RESUMEN

El estudio de la fisiología coronaria ha pasado de ser una técnica de investigación hace algunos años a convertirse en una herramienta necesaria para el abordaje óptimo de los pacientes con enfermedad coronaria epicárdica y para evaluar la microcirculación. La realización de estas técnicas requiere el uso de una guía de presión para la que hacen falta medios técnicos, tiempo y práctica en su ejecución, y es en parte por ello que su utilización es baja. Existe la necesidad de conocer la evidencia actualizada, las técnicas disponibles y la forma idónea de aplicarlas para ofrecer el mayor beneficio a los pacientes. Esta revisión ofrece un resumen práctico sobre el estado actual de los estudios de fisiología coronaria, con el fin de facilitar el mejor uso posible de esta herramienta diagnóstica esencial.

Palabras clave: Enfermedad coronaria. Fisiología coronaria. Angina microvascular.

ABSTRACT

The study of coronary physiology has evolved from a research topic to a necessary component for the optimal management of patients with coronary artery disease when assessing both epicardial and microvascular coronary segments. The performance of these techniques requires the use of pressure wires with additional supporting systems, time, and practice, which explains the overall low rate of usage. It is essential to know the updated evidence, the techniques available, and how to perform them properly to offer the greatest possible benefit to our patients. This review provides a practical overview on coronary physiology, and it is ultimately aimed at improving the quality of care.

Keywords: Coronary artery disease. Coronary physiology. Microvascular angina.

Abreviaturas CFR: reserva flujo coronario. iFR: índice instantáneo sin ondas. IMR: índice de resistencia microcirculatoria. Pd/Pa: cociente de presión coronaria distal/aórtica. QFR: cociente de flujo cuantitativo. RFF: reserva fraccional de flujo. RMh: resistencia microvascular hiperémica. SCA: síndrome coronario agudo.

INTRODUCCIÓN

Durante décadas, la angiografía ha sido el método de referencia para diagnosticar la enfermedad coronaria. Sin embargo, es una técnica que ignora la repercusión fisiológica de las estenosis coronarias epicárdicas. Por ello, desde finales del siglo xx se despertó un gran interés por caracterizar funcionalmente la circulación coronaria gracias al desarrollo de varias herramientas, tanto invasivas (guías intracoronarias específicas) como no invasivas (índices derivados de la angiografía). Tal es así que hemos asistido a un cambio de paradigma en el diagnóstico y el manejo de la enfermedad coronaria, que ha llevado a pasar de una estrategia basada en la angiografía a una estrategia basada en la isquemia1. Esto ha sido posible gracias a la abundante evidencia científica que avala el uso de índices fisiológicos y que ha hecho que la estrategia basada en la isquemia alcance el grado máximo de recomendación en las últimas guías europeas de revascularización miocárdica2. Sin embargo, la publicación reciente de algunos ensayos clínicos ha cuestionado el impacto de la fisiología coronaria en determinados escenarios, como la enfermedad multivaso y el síndrome coronario agudo (SCA) con elevación del segmento ST3,4. Por otro lado, estas técnicas requieren tiempo, instrumentación invasiva coronaria y, en ocasiones, la administración de fármacos vasodilatadores que no siempre son bien tolerados por los pacientes, además de cierta experiencia clínica. Por todo ello, la adopción de las técnicas de fisiología para guiar la revascularización continúa lejos de ser mayoritaria5.

En los siguientes párrafos se analizan, con un enfoque práctico, las valoraciones fisiológicas de las estenosis coronarias y de la microcirculación mediante índices invasivos e índices derivados de la angiografía. Los detalles de los conceptos fisiológicos subyacentes a cada índice serán obviados o se indicarán textos específicos para su consulta.

Valoración fisiológica de las estenosis coronarias

Índices invasivos

La reserva fraccional de flujo coronario (RFF) es el flujo sanguíneo miocárdico máximo en presencia de una estenosis respecto al flujo normal esperado en ausencia de estenosis; se expresa como una fracción de su valor normal esperado. Se obtiene midiendo la presión intracoronaria con guías específicamente desarrolladas para tal fin. Su determinación requiere la vasodilatación de la microcirculación mediante el uso de fármacos, principalmente adenosina —se ha descrito el uso de regadenosón intravenoso y nitroprusiato intracoronario con resultados equivalentes6, así como la medición del cociente de presión coronaria distal/aórtica (Pd/Pa) mínimo tras la inyección de contraste intracoronario (cRFF)7— y, por lo tanto, se trata de un índice fisiológico coronario hiperémico. Se basa en que en situación de hiperemia máxima se alcanza una relación lineal entre el flujo relativo y la presión intracoronaria relativa, ya que la resistencia coronaria es estable y mínima8. Su resultado es independiente de la microcirculación, la frecuencia cardiaca, la presión arterial y otras variables hemodinámicas. La guía europea para el abordaje del síndrome coronario crónico le otorga una indicación de tipo I y una evidencia de clase A para la estratificación del riesgo en pacientes sintomáticos que no responden de manera adecuada al tratamiento médico y en pacientes asintomáticos en quienes las pruebas no invasivas muestran alto riesgo de eventos, y de tipo IIa en aquellos en los que los resultados de las pruebas no invasivas son no concluyentes1.

En la tabla 1 se encuentra un resumen de los diferentes estudios FAME (Fractional Flow Reserve versus Angiography for Multivessel Evaluation)4,9-11. Los resultados refuerzan la necesidad de continuar investigando en el campo de la fisiología y de individualizar el tratamiento de los pacientes dentro de un equipo multidisciplinario.


Tabla 1. Resumen de los resultados de los estudios FAME

Estudio Año n Población Comparación Seguimiento Objetivo primario Muerte Infarto de miocardio Nueva revascularización Otros resultados
FAME9 2009 SCC: 677 AI: 328 Estenosis ≥ 50% en 2 o más vasos, consideradas para ICP ICP con DES guiada por angiografía frente a guiada por RFF (≤ 0,80) 1 año Muerte, IAM, nueva revascularización: 13,2 frente a 18,3%; HR = 0,72; IC95%, 0,54-0,96 1,8 frente a 3,0%; HR = 0,58; IC95%, 0,26-1,32 5,7 frente a 8,7%; HR = 0,66; IC95%, 0,42-1,04 6,5 frente a 9,5%; HR = 0,68; IC95%, 0,45-1,05 Sin diferencias en eventos por separado Sin diferencias en tasa de angina Menor uso de recursos con RFF
FAME II10 2012 SCC: 888 ≥ 1 estenosis en una arteria coronaria epicárdica con RFF ≤ 0,80 ICP con stents de 2.a generación y TMO frente a TMO 7 meses (media) Muerte, IAM, revascularización urgente: 4,3 frente a 12,7%; HR = 0,32; IC95%, 0,19-0,53 0,2 frente a 0,7%; HR = 0,33; IC95%, 0,03-3,17 3,4 frente a 3,2%; HR = 1,05; IC95%, 0,51-2,19 Urgente: 1,6 frente a 11,1%; HR = 0,13; IC95%, 0,06-0,30 No urgente: 1,6 frente a 8,6%; HR = 0,17; IC95%, 0,08-0,39 Sin diferencias significativas en combinado de muerte y IAM, ni en muerte de origen cardiaco
FAME II - 5 años11 2018 SCC: 888 ≥ 1 estenosis en una arteria coronaria epicárdica con RFF ≤ 0,80 ICP con stents de 2.ª generación y TMO frente a TMO 5 años Muerte, IAM, revascularización urgente: 13,9 frente a 27,0%; HR = 0,46; IC95%, 0,34-0,63 5,1 frente a 5,2%; HR = 0,98; IC95%, 0,55-1,75 8,1 frente a 12,0%; HR = 0,66; IC95%, 0,43-1,00 Urgente: 6,3 frente a 21,1%; HR = 0,25; IC95%, 0,18-0,41 No urgente: 7,6 frente a 35,1%; HR = 0,18; IC95%, 0,12-0,26 Sin diferencias significativas en muerte y IAM El porcentaje de pacientes con angina es menor durante los 3 primeros años; la diferencia no es significativa a los 5 años
FAME III4 2022 SCC: 1500 Enfermedad de 3 vasos Diseño de no inferioridad: ICP guiada por RFF (≤ 0,80) frente a cirugía de revascularización coronaria 1 año Muerte, IAM, ictus, nueva revascularización: 10,6 frente a 6,9%; HR = 1,5; IC95%, 1,1-2,2; p = 0,35 para no inferioridad 1,6 frente a 0,9%; HR = 1,7; IC95%, 0,7-4,3 5,2 frente a 3,5%; HR = 1,5; IC95%, 0,9-2,5 5,9 frente a 3,9%; HR = 1,5; IC95%, 0,9-2,3 Sin diferencias significativas en combinado de muerte, infarto e ictus Menos sangrado mayor, daño renal, FA y rehospitalización a 30 días con ICP

AI: angina inestable; DES: stent liberador de fármacos; FA: fibrilación auricular; FAME: Fractional Flow Reserve Versus Angiography for Multivessel Evaluation; RFF: reserva fraccional de flujo; HR: hazard ratio; IAM: infarto agudo de miocardio; IC95%: intervalo de confianza del 95%; ICP: intervención coronaria percutánea; SCC: síndrome coronario crónico; TMO: tratamiento médico óptimo.


La hiperemia, especialmente la obtenida con adenosina intravenosa, necesaria para la obtención de la RFF, requiere tiempo, es costosa, altera la hemodinámica sistémica y puede provocar efectos secundarios desagradables (trastornos de la conducción, malestar torácico, náuseas, disnea, mareos, sofocos y cefalea). Por ello, desde su introducción, los índices de reposo, que no requieren fármacos hiperémicos, rápidamente ganaron popularidad. En general, estos índices son fásicos, a diferencia de la RFF (que se basa en presiones medias), y se miden en la parte media o tardía del periodo diastólico, cuando de manera natural hay mayor flujo transestenótico6. Aunque la primera descripción de un índice de reposo la realizaron Grüntzig et al.12 en su publicación inicial de la angioplastia coronaria, su uso clínico no se extendió hasta la aparición del índice instantáneo sin ondas (iFR, Philips, Países Bajos). Se llevaron a cabo varios estudios para comparar la concordancia diagnóstica del iFR y la RFF, así como para comparar el iFR, la RFF y otros parámetros de referencia de isquemia13,14. Dos ensayos clínicos multicéntricos aleatorizados, el DEFINE-FLAIR (Functional Lesion Assessment of Intermediate Stenosis to Guide Revascularization) y el iFR-SWEDEHEART (Evaluation of iFR vs RFF in Stable Angina or Acute Coronary Syndrome) aleatorizaron a 4.529 pacientes para ser tratados mediante revascularización percutánea guiada por RFF o por iFR, tanto con SCA como con síndrome coronario crónico15,16. Ambos estudios demostraron la no inferioridad del iFR respecto a la RFF, con bajas tasas de eventos, definidos como muerte por todas las causas, infarto agudo de miocardio o revascularización no planeada a 1 año: iFR 4,12% frente a RFF 4,05% (hazard ratio [HR] = 1,13; intervalo de confianza del 95% (IC95%), 0,72-1,79; p = 0,60). Además, en los grupos de iFR, el número de estenosis funcionalmente significativas y las tasas de revascularización fueron inferiores, la duración de la intervención fue menor y hubo un porcentaje más bajo de pacientes que sufrieron síntomas adversos asociados a la administración de adenosina15,16. En los últimos años se han desarrollado diferentes índices de reposo, fundamentados en el concepto descrito previamente: DFR (Diastolic Hyperaemia-Free Ratio, Boston Scientific, Estados Unidos)17 y cociente de presiones diastólicas en reposo (dPR) (ACIST, Estados Unidos)18,19. Con la excepción del ciclo cardiaco completo en reposo (RFR) (Abbott, Estados Unidos)18, que es un índice no hiperémico que valora la presión a lo largo de todo el ciclo cardiaco (tabla 2), todos los índices de reposo tienen una alta reproducibilidad y son idénticos al iFR, tanto numéricamente como en su concordancia con la RFF19. La capacidad pronóstica de la relación Pd/Pa es menos robusta que la RFF21, pues su correlación con la RFF en lesiones no culpables de pacientes que han tenido un SCA es del 80%22; con la aparición de los índices no hiperémicos, su interés clínico es escaso.


Tabla 2. Índices para el estudio de estenosis coronarias epicárdicas

Vasodilatación Periodo del ciclo Punto de corte Evidencia científica
RFF Hiperémico ≤ 0,80 ER: FAME, FAME II, FAME III, DEFER, DANAMI-3-PRIMULTI, COMPARE ACUTE, FLOWER-MI, FUTURE
iFR No hiperémico Diastólico ≤ 0,89 ER: DEFINE-FLAIR, iFR-SWEDEHEART Observacional: SYNTAX II
DFR No hiperémico Diastólico ≤ 0,89 Observacional: Johnson et al.14
dPR No hiperémico Diastólico ≤ 0,89 Observacional: Lee et al.15, Van’t Veer et al.16
RFR No hiperémico Todo el ciclo ≤ 0,89 Observacional: Lee et al.15
Pd/Pa No hiperémico Todo el ciclo 0,91-0,93 Observacional: Kobayashi et al.20, Lee et al.15

DFR: diastolic hyperaemia-free ratio; dPR: cociente de presiones diastólicas en reposo; ER: estudios aleatorizados; RFF: reserva fraccional de flujo; iFR: índice instantáneo sin ondas; Pd/Pa: cociente de presión coronaria distal/aórtica; RFR: ciclo cardiaco completo en reposo.


En el material adicional se ofrece una descripción detallada del manejo práctico de los índices fisiológicos invasivos.

Procedimiento

En la figura 1 se muestran los pasos para medir los índices de reposo y de RFF, y en el material adicional hay una descripción detallada paso a paso. La figura 2 ilustra la utilidad de la guía de presión para el diagnóstico y la localización de estenosis significativas.


Figura 1. Pasos para la realización de guía de presión intracoronaria para medir los índices de reposo y la reserva fraccional de flujo. Ao: aorta; RFF: reserva fraccional de flujo; IC: intracoronaria; IV: intravenosa. * Catéter purgado con solución salina y sin introductor de guía.


Problemas, causas, soluciones y escenarios específicos

En la tabla 3 se exponen algunos de los principales problemas que pueden encontrarse al hacer un estudio con guía de presión, sus causas y sus soluciones. En el material adicional se encuentra una explicación detallada para hacer frente a tales problemas, así como una descripción del uso de la guía de presión en diferentes escenarios clínicos (enfermedad coronaria difusa, lesiones ostiales, estenosis aórtica, SCA, valoración tras angioplastia).


Tabla 3. Guía de presión: principales problemas, causas y soluciones

Problema Causas Recomendaciones
Amortiguación de la presión aórtica Desproporción catéter/vaso Lesión ostial Utilizar catéter guía de menor diámetro Desenganchar el ostium para realizar mediciones
Presión aórtica falsamente disminuida Conexiones al catéter guía sueltas No retirar introductor de guía Presencia de contraste en el catéter Asegurar bien todas las conexiones antes de medir Siempre retirar introductor de guía Purgar catéter guía con solución salina
Pérdida de la ecualización (drift) Necesidad de múltiples conexiones/desconexiones Procedimiento prolongado Repetir ecualización y medición Ecualizar antes de realizar mediciones tras la ICP Utilizar guías con fibra óptica cuando se prevea un procedimiento prolongado
Espasmo, pseudoestenosis Presencia y manipulación de guía intracoronaria Excesiva tortuosidad Siempre administrar nitratos IC previo al procedimiento Dosis adicional de nitratos IC si se sospecha pseudoestenosis Considerar métodos alternativos en caso de excesiva tortuosidad
Escasa respuesta a adenosina Consumo de cafeína, teobromina (chocolate), teofilina Inadecuada administración intracoronaria Advertir a los pacientes de que no consuman café, chocolate ni teofilina 24 h antes del procedimiento Administrar adenosina IC o infusión IV a 210 μg/kg/min Asegurar adecuado sondaje para administrar adenosina IC No utilizar adenosina IC con catéter con agujeros laterales
Excesiva variabilidad de las mediciones Movimientos del paciente Arritmias (FA) Asegurar que el paciente esté confortable Repetir la medición en caso de tos o movimientos bruscos Seleccionar los puntos de medición manualmente en la consola

FA: fibrilación auricular; IC: intracoronario/a; ICP: intervención coronaria percutánea; IV: intravenosa.


Índices derivados de la angiografía

El estudio fisiológico de las estenosis epicárdicas se encuentra limitado en la práctica clínica habitual por la necesidad del uso de una guía de presión y, en algunos casos, de agentes hiperémicos, que conllevan un aumento del coste del procedimiento y la posibilidad de que aparezcan efectos secundarios23. Por ello, se han generado nuevos índices derivados de la angiografía, tales como el cociente de flujo cuantitativo (QFR), la RFFAngio, el CAAS-vRFF y el vRFF. Estos índices se basan en la reconstrucción tridimensional del árbol coronario a través de la angiografía, usando posteriormente una dinámica computacional de fluidos o simplificaciones matemáticas de esta como subrogado del flujo coronario.

El QFR (Qangio XA 3D, Medis Medical Imaging Systems, Países Bajos) emplea una reconstrucción 3D de la angiografía, y luego, asumiendo una presión y una velocidad de flujo constantes a lo largo de un vaso epicárdico normal, se computa un proxy del valor de RFF a través de distintos modelos: el modelo fijo (fQFR) usa información de una base de datos en la que previamente se han obtenido valores de RFF y velocidades de flujo; el modelo de QFR-contraste (cQFR) tiene en cuenta la velocidad a la que fluye el contraste administrado en la arteria epicárdica mediante recuento de frames; y el modelo QFR-adenosina (aQFR) lo valora tras la inducción de hiperemia mediante la administración de adenosina. Los tres modelos han sido evaluados frente a la RFF y se ha obtenido una mejor precisión diagnóstica con aQFR (87%) y cQFR (86%)24. Varios estudios posteriores han demostrado la utilidad y la alta precisión de este método para el diagnóstico funcional de una estenosis epicárdica25,26, así como la seguridad que confiere la decisión de revascularización o no basada en este27,28. El estudio FAVOR III China, que incluyó 3.825 pacientes, encontró una disminución de los eventos mayores (HR = 0,65; IC95%, 0,51-0,83; p = 0,0004) en los pacientes a quienes se difirió la revascularización basándose en un QFR ≤ 0,80, impulsado por menos infartos de miocardio y menos revascularizaciones guiadas por isquemia, en comparación con la revascularización guiada por angiografía28.

Otro índice es el CAAS-vRFF (Cardiovascular Angiographic Analysis System for vessel RFF, CAAS-vRFF, Pie Medical, Países Bajos), que se basa en el uso de una reconstrucción 3D de la angiografía adquirida y la posterior computación del gradiente de presión a través de una lesión. Su estudio de validación incluyó pacientes con enfermedad estable y SCA sin elevación del segmento ST, y mostró una precisión del 93% para el diagnóstico de lesiones con RFF ≤ 0,80, así como una correlación interobservador del 95%29.

También es de amplio uso el índice RFFAngio (Cathworks, Israel), que utiliza, a diferencia de los previos, al menos tres proyecciones angiográficas para realizar un mapeado funcional 3D. Fearon et al.30 lo evaluaron en una amplia población y encontraron una sensibilidad del 94%, una especificidad del 91% y una precisión diagnóstica del 92% para valores de RFF ≤ 0,80, con alta consistencia interobservador (96%).

Existen además otros índices, como el vRFF (virtual Fractional Flow Reserve, VirtuHeart Medical Physics Group, Reino Unido), que en su estudio de validación llegó a demostrar una alta precisión diagnóstica y unas elevadas sensibilidad y especificidad (97%, 86% y 100%, respectivamente)31, si bien aún se encuentra en fase de experimentación.

Recientemente, un metanálisis realizado por Collet et al.32 ha mostrado que las mediciones de RFF derivadas de la angiografía presentan una sensibilidad global del 89% y una especificidad del 90% respecto a la determinación invasiva de la RFF. No obstante, es posible que exista una zona gris relativamente amplia (0,75-0,86) en la que la determinación invasiva de la RFF podría estar indicada33. Asumiendo esta zona gris, la precisión diagnóstica de estos métodos podría llegar a ser > 95% —como se demostró en el estudio FAVOR II China25—, evitando la necesidad de un estudio invasivo en el 64% de las lesiones34.

A pesar de sus resultados prometedores, estos análisis presentan ciertas limitaciones. Una de las principales es obtener angiografías adecuadas para analizar sin desplazamientos (panning) ni superposición de estructuras35. Otra es la anatomía, ya que lesiones ostiales o en bifurcación presentan mayor dificultad para delinear su contorno y, por tanto, su estudio podría verse sesgado. En un análisis reciente sobre la población del estudio SYNTAX II, la evaluación por QFR frente a la estrategia híbrida iFR/RFF mostró una precisión diagnóstica del QFR cercana al 74%, con un 8,3% de falsos positivos y un 17,9% de falsos negativos, siendo el principal motivo de esta discordancia las lesiones en ramas marginales, vasos pequeños o zonas de bifurcación35. Además, de especial interés resulta el estado de la microcirculación, ya que estas técnicas asumen una máxima vasodilatación para computar la presión desde el flujo obtenido. No obstante, el grado de respuesta a la hiperemia —ya sea por contraste o por agentes hiperémicos farmacológicos— es variable en función del estado de la microcirculación de cada paciente, pudiendo incurrir en error. Mejía-Rentería et al.36 estudiaron la influencia que el estado de la microcirculación ejerce sobre este tipo de evaluaciones no invasivas de la reserva de flujo coronario (CFR), y observaron que la mayor fuente de discordancia venía dada por una alteración en la función microvascular, medida como un valor alterado del índice de resistencia microcirculatoria (IMR) o situación de infarto agudo de miocardio. Se podría pensar que el tiempo de procesado de la imagen y su análisis puede ser mayor que el de la realización de un estudio fisiológico con guía de presión. No obstante, con el debido entrenamiento, se ha demostrado que el estudio se puede hacer con mayor rapidez incluso que la determinación clásica de la RFF37,38. Por último, una limitación pendiente de resolver es la variabilidad (concordancia de 0,01 ± 0,08 para medidas repetidas), que depende del observador, la calidad de la angiografía y el grado de estenosis valorado por RFF39.

En el material adicional se ofrece una descripción detallada sobre el manejo práctico del QFR, la RFFAngio y el vRFF.

Valoración fisiológica de la microcirculación coronaria

Índices invasivos

Aunque la enfermedad coronaria comúnmente se relaciona con la afectación de las arterias epicárdicas, hasta un 25% de los pacientes que sufren angina típica no presentan estenosis epicárdicas significativas1. La disfunción microvascular es un factor contribuyente de la angina y el tratamiento individualizado ha demostrado mejorar la calidad de vida de los pacientes40, por lo que un adecuado diagnóstico intracoronario de la enfermedad microvascular en pacientes sintomáticos, sin estenosis o con estenosis coronarias moderadas, tiene una recomendación IIa en las guías europeas de síndrome coronario crónico1.

Las arteriolas, principal componente de la resistencia vascular coronaria, tienen un papel muy dinámico en el flujo sanguíneo coronario, reguladas por múltiples mecanismos metabólicos, miogénicos, endoteliales, neurales y hormonales41,42. Las alteraciones de la microcirculación pueden ocurrir por cualquiera de estas vías y ofrecer un pronóstico desfavorable, similar al de la enfermedad epicárdica obstructiva43. El tamaño de estos vasos hace imposible su valoración angiográfica, siendo indispensable el uso de otros métodos. La CFR mide la relación de flujo coronario en hiperemia respecto al flujo en reposo, con valores normales entre 3 y 4, que indican que el flujo coronario se incrementa de 3 a 4 veces con la hiperemia máxima. Los resultados de la CFR representan la capacidad de incrementar el flujo tanto de las arterias epicárdicas como de la microvasculatura. Una CFR reducida se asocia con un aumento significativo de la mortalidad (HR = 3,78; IC95%, 2,39-5,97) y de eventos cardiovasculares mayores (HR = 3,42; IC95%, 2,92-3,99) en diversas condiciones, incluyendo pacientes con SCA, disfunción microvascular, trasplante cardiaco y diabetes mellitus44.

La resistencia microcirculatoria se puede medir por termodilución o por Doppler intravascular, en condiciones basales o en hiperemia45. El IMR, índice de referencia para el estudio de la microcirculación, se basa en la medición de la presión distal y del flujo coronario por termodilución, valorado por la inversa del tiempo de llegada (tránsito) de solución salina a temperatura ambiente al segmento distal de la arteria durante la hiperemia máxima. Un IMR elevado, por encima de 25, se ha asociado a peor pronóstico cardiovascular; la combinación de un CFR bajo y un IMR alto tiene peor pronóstico46,47. Recientemente se ha descrito un nuevo método basado en termodilución y un flujo continuo de solución salina (catéter RayFlow, Hexacath, Francia), que permite calcular el flujo coronario absoluto en condiciones hiperémicas y la resistencia microcirculatoria absoluta48,49, con la ventaja de que no depende de los valores basales, lo que hace que la influencia de los cambios hemodinámicos sea menor, y además es independiente del operador. Su utilidad clínica todavía tiene que demostrarse, dada la limitación en la interpretación de valores absolutos.

Con la guía Doppler se puede calcular el CFR dividiendo la velocidad de flujo en hiperemia entre la velocidad de flujo basal, y se considera un punto de corte ≤ 2,5 como diagnóstico de disfunción microvascular en arterias epicárdicas sanas50. El valor pronóstico de la CFR medida de forma invasiva por Doppler en pacientes con angina es independiente de los hallazgos de pruebas no invasivas, con una HR de 2,97 (IC95%, 1,39-6,34) a 5 años para eventos cardiovasculares mayores51. También se calcula la resistencia microcirculatoria hiperémica (RMh) dividiendo la presión intracoronaria entre la velocidad de flujo hiperémica, considerando que una RMh > 1,9 mmHg·cm−1·s−1 es diagnóstica de disfunción microcirculatoria50, aunque existen reportes de que una RMh ≥ 2,5 mmHg·cm−1·s−1 tiene mejores sensibilidad y especificidad para el diagnóstico de disfunción microvascular52.

Abordaje práctico

Termodilución

En el material adicional se ofrece una descripción detallada del manejo práctico de la termodilución, tanto mediante bolos (figura 3) como en infusión continua (figura 4), y del estudio fisiológico mediante guía Doppler (figura 5).


Figura 2. A: angiografía de arteria coronaria derecha que muestra afectación difusa, con lesiones más graves a nivel distal (asteriscos). B: grabación del cociente de reposo de ciclo completo (RFR) en retirada que muestra 2 saltos focales correspondientes a los asteriscos marcados en A. C: resultado angiográfico final tras la implantación de 2 stents farmacoactivos. D: RFR final con resultado óptimo de 0,98.



Figura 3. Pasos para el estudio de la microcirculación por termodilución por bolos. Ao: aorta; CFR: reserva de flujo coronario; RFF: reserva fraccional de flujo; IC: intracoronaria; IV: intravenosa; IMR: índice de resistencia microcirculatoria. * Catéter purgado con solución salina y sin introductor de guía.



Figura 4. Pasos para el estudio de la microcirculación por termodilución continua. Ao: aorta; IC: intracoronaria; IV: intravenosa. a Catéter purgado con solución salina y sin introductor de guía. b No apagar el transmisor durante todo el procedimiento.



Figura 5. Pasos para el estudio de la microcirculación con guía Doppler. Ao: aorta; CFR: reserva de flujo coronario; RMh: resistencia microcirculatoria hiperémica; IC: intracoronaria; IV: intravenosa; Pd: presión coronaria distal. * Catéter purgado con solución salina y sin introductor de guía.


Índices derivados de la angiografía

Si bien la evaluación del estado de la microcirculación mediante el uso del IMR ha demostrado ampliamente su beneficio clínico50,53, su estudio en la práctica clínica habitual es limitado debido a la necesidad del uso de una guía de presión y de agentes hiperémicos. Por ello, recientemente se han desarrollado alternativas para la estimación del IMR a partir de la angiografía (IMRAngio) mediante la aplicación de dinámica computacional de fluidos, para lo que existen varias fórmulas.

La primera descripción la realizaron De Maria et al.54, quienes observaron una buena capacidad diagnóstica (92,4%) del IMRAngio frente al IMR invasivo usando otra fórmula derivada del aQFR en pacientes con infarto de miocardio, así como una alta correlación entre un valor alto de IMRAngio y la presencia de obstrucción microvascular detectada por resonancia magnética.

El IMRangio se ha estudiado tanto en pacientes estables como en aquellos que presentaban un SCA55, obteniendo una buena correlación entre IMR e IMRAngio y una alta precisión diagnóstica del último si se usaba adenosina, tanto en pacientes con SCA como en pacientes estables. No obstante, sí se observó que la relación entre IMR e IMRAngio derivado de cQFR (NH-IMRAngio) no se mantenía en arterias no culpables del evento agudo ni en casos de mayor estabilidad clínica, y tan solo mostraba una buena relación en las arterias culpables del infarto. Los autores consideraron como posible explicación para este fenómeno la mayor alteración en la capacidad vasodilatadora que presentan los pacientes con infarto agudo de miocardio con elevación del segmento ST, y propusieron un algoritmo híbrido, por el cual solo sería necesario el uso de adenosina en aquellos casos en que la determinación de NH-IMRAngio fuera > 30 U y < 90 U, lo que evitaría la necesidad de usar adenosina en el 38% de los casos. Además, en casos de infarto agudo de miocardio con elevación del segmento ST —en los que quizás el uso de hiperemia podría estar más restringido debido a la situación clínica—, este grupo mostró que un valor de NH-IMRAngio > 43 podría detectar con alta precisión un valor de IMR > 40 y ser predictor de eventos a largo plazo56 sin necesidad de utilizar adenosina.

Tebaldi et al.57 usan una fórmula a partir del valor de cQFR (NH-IMRAngio) para evaluar el estado de la microcirculación en pacientes con angina estable, y hallaron una alta correlación entre IMRAngio > 44,2 e IMR invasivo > 25.

Paralelamente, otro grupo también usó una fórmula que empleaba el valor de cQFR58 para evaluar la función microvascular en pacientes con síndrome coronario crónico y agudo, que confirmó una buena precisión diagnóstica global y apuntó, además, el valor añadido que podría tener su determinación para disminuir los valores falsamente positivos del QFR, ya que una función microvascular alterada podría influir en la precisión del análisis del QFR36. Un metanálisis de datos agrupados ha demostrado un buen rendimiento diagnóstico de la IMRAngio en comparación con el IMR invasivo, con una sensibilidad del 82%, una especificidad del 83%, una precisión del 83%, un valor predictivo positivo del 76% y un valor predictivo negativo del 85%59.

FlashAngio (Rainmed, China) es otro software para la derivación del IMR no invasivo60,61, que ofrece resultados diagnósticos similares. Además, más allá de su valor diagnóstico, Choi et al.61 demostraron el valor pronóstico de dicho índice, ya que un valor elevado de IMRAngio (< 40 U) se encontró asociado a muerte de causa cardiaca y rehospitalización por problemas cardiovasculares a largo plazo.

En el material adicional se encuentra una descripción detallada del manejo práctico del IMRAngio.

CONCLUSIONES

El estudio de la fisiología coronaria significa un gran avance en el tratamiento de los pacientes con enfermedad coronaria. Poder definir la gravedad funcional de las lesiones epicárdicas y la influencia de la microcirculación en la sintomatología de los pacientes permite personalizar el tratamiento, orientado a reducir los síntomas y, en muchos casos, con un mejor pronóstico. Se han hecho grandes avances en este campo, logrando conocer más a fondo la fisiología y obtener más precisión en el diagnóstico, con pruebas tanto invasivas como no invasivas. El conocimiento, aunque extenso, presenta brechas que se seguirán resolviendo con nuevos estudios. Todo este desarrollo requiere una formación específica y actualizada, que nos permita aprovechar el conocimiento y la tecnología en beneficio de nuestros pacientes.

FINANCIACIÓN

Ninguna.

CONTRIBUCIÓN DE LOS AUTORES

J.P. Vilchez-Tschischke, J. Sanz Sánchez y E. Fernández Peregrina contribuyeron a la idea, el diseño, la redacción y la revisión del artículo. J.L. Díez Gil, M. Echevarría Pinto y H.M. Garcia-Garcia contribuyeron tanto a la redacción del artículo como a la revisión crítica de su contenido intelectual.

CONFLICTO DE INTERESES

J. Sanz Sánchez declara haber recibido honorarios por su labor como conferenciante para Cordis y Terumo. H.M. Garcia-Garcia declara haber recibido honorarios por su labor como conferenciante para Biotronik, Abbot, Boston Scientific, Neovasc, Medtronic, Shockwave, Philips y Corflow. Los demás autores no presentan conflictos de intereses.

MATERIAL ADICIONAL


Descargar pdf

BIBLIOGRAFÍA

1. Neumann FJ, Sechtem U, Banning AP, et al. 2019 ESC Guidelines for the diagnosis and management of chronic coronary syndromes. Eur Heart J. 2020;41:407-477.

2. Neumann FJ, Sousa-Uva M, Ahlsson A, et al. 2018 ESC/EACTS Guidelines on myocardial revascularization. EuroIntervention. 2019;14:1435-1534.

3. Puymirat E, Cayla G, Simon T, et al. Multivessel PCI Guided by FFR or Angiography for Myocardial Infarction. N Engl J Med. 2021;385:297-308.

4. Fearon WF, Zimmermann FM, de Bruyne B, et al. Fractional Flow Reserve-Guided PCI as Compared with Coronary Bypass Surgery. N Engl J Med. 2022;386:128-137.

5. Dattilo PB, Prasad A, Honeycutt E, Wang TY, Messenger JC. Contemporary patterns of fractional flow reserve and intravascular ultrasound use among patients undergoing percutaneous coronary intervention in the United States: insights from the National Cardiovascular Data Registry. J Am Coll Cardiol. 2012;60:2337-2339.

6. Lee JZ, Singh N, Nyotowidjojo I, et al. Comparison of regadenoson and nitroprusside to adenosine for measurement of fractional flow reserve: A systematic review and meta-analysis. Cardiovasc Revasc Med. 2018;19:168-174.

7. Leone AM, Campo G, Gallo F, et al. Adenosine-Free Indexes vs. Fractional Flow Reserve for Functional Assessment of Coronary Stenoses: Systematic Review and Meta-Analysis. Int J Cardiol. 2020;299:93-99.

8. Warisawa T, Cook CM, Akashi YJ, Davies JE. Past, Present and Future of Coronary Physiology. Rev Esp Cardiol. 2018;71:656-667.

9. Tonino PAL, de Bruyne B, Pijls NHJ, et al. Fractional Flow Reserve versus Angiography for Guiding Percutaneous Coronary Intervention. N Engl J Med. 2009;360:213-224.

10. de Bruyne B, Pijls NHJ, Kalesan B, et al. Fractional flow reserve-guided PCI versus medical therapy in stable coronary disease. N Engl J Med. 2012;367:991-1001.

11. Xaplanteris P, Fournier S, Pijls NHJ, et al. Five-Year Outcomes with PCI Guided by Fractional Flow Reserve. N Engl J Med. 2018;379:250-259.

12. Grüntzig AR, Senning Å, Siegenthaler WE. Nonoperative Dilatation of Coronary-Artery Stenosis. N Engl J Med. 1979;301:61-68.

13. Sen S, Asrress KN, Nijjer S, et al. Diagnostic classification of the instantaneous wave-free ratio is equivalent to fractional flow reserve and is not improved with adenosine administration. Results of CLARIFY (Classification Accuracy of Pressure-Only Ratios Against Indices Using Flow Study). J Am Coll Cardiol. 2013;61:1409-1420.

14. Petraco R, van de Hoef TP, Nijjer S, et al. Baseline instantaneous wave-free ratio as a pressure-only estimation of underlying coronary flow reserve: results of the JUSTIFY-CFR Study (Joined Coronary Pressure and Flow Analysis to Determine Diagnostic Characteristics of Basal and Hyperemic Indices of Functional Lesion Severity-Coronary Flow Reserve). Circ Cardiovasc Interv. 2014;7:492-502.

15. Davies JE, Sen S, Dehbi HM, et al. Use of the Instantaneous Wave-free Ratio or Fractional Flow Reserve in PCI. N Engl J Med. 2017;376:1824-1834.

16. Götberg M, Christiansen EH, Gudmundsdottir IJ, et al. Instantaneous Wave-free Ratio versus Fractional Flow Reserve to Guide PCI. N Engl J Med. 2017;376:1813-1823.

17. Johnson NP, Li W, Chen X, et al. Diastolic pressure ratio: new approach and validation vs. the instantaneous wave-free ratio. Eur Heart J. 2019;40:2585-2594.

18. Lee JM, Rhee TM, Choi KH, et al. Clinical Outcome of Lesions With Discordant Results Among Different Invasive Physiologic Indices - Resting Distal Coronary to Aortic Pressure Ratio, Resting Full-Cycle Ratio, Diastolic Pressure Ratio, Instantaneous Wave-Free Ratio, and Fractional Flow Reserve. Circ J. 2019;83:2210-2221.

19. Van’t Veer M, Pijls NHJ, Hennigan B, et al. Comparison of Different Diastolic Resting Indexes to iFR: Are They All Equal? J Am Coll Cardiol. 2017;70:3088-3096.

20. Kobayashi Y, Johnson NP, Berry C, et al. The Influence of Lesion Location on the Diagnostic Accuracy of Adenosine-Free Coronary Pressure Wire Measurements. JACC Cardiovasc Interv. 2016;9:2390-2399.

21. Ahn JM, Park DW, Kim SO, et al. Prognostic Value of Resting Distal-to-Aortic Coronary Pressure in Clinical Practice. Circ Cardiovasc Interv. 2020;13:e007868.

22. Piróth Z, Fülöp G, Boxma-de Klerk BM, et al. Correlation and Relative Prognostic Value of Fractional Flow Reserve and Pd/Pa of Nonculprit Lesions in ST-Segment-Elevation Myocardial Infarction. Circ Cardiovasc Interv. 2022;15:e010796.

23. Barauskas M, Ziubryte G, Barauskiene G, Unikaite R, Jodka N, Unikas R. Systemic analysis of diagnostic performance and agreement between fractional flow reserve and quantitative flow ratio. Cor Vasa. 2021;63:683-687.

24. Tu S, Westra J, Yang J, et al. Diagnostic Accuracy of Fast Computational Approaches to Derive Fractional Flow Reserve From Diagnostic Coronary Angiography The International Multicenter FAVOR Pilot Study. JACC Cardiovasc Interv. 2016;9:2024-2035.

25. Xu B, Tu S, Qiao S, et al. Diagnostic Accuracy of Angiography-Based Quantitative Flow Ratio Measurements for Online Assessment of Coronary Stenosis. J Am Coll Cardiol. 2017;70:3077-3087.

26. Westra J, Tu S, Campo G, et al. Diagnostic performance of quantitative flow ratio in prospectively enrolled patients: An individual patient-data meta-analysis. Catheter Cardiovasc Interv. 2019;94:693-701.

27. Spitaleri G, Tebaldi M, Biscaglia S, Westra J, Brugaletta S, Erriquez A. Quantitative Flow Ratio identifies nonculprit coronary lesions requiring revascularization in patients with ST segment elevation myocardial infarction and multivessel disease. Circ Cardiovasc Interv. 2018;11:e006023.

28. Xu B, Tu S, Song L, et al. Angiographic quantitative flow ratio-guided coronary intervention (FAVOR III China): a multicentre, randomised, sham-controlled trial. Lancet. 2021;398:2149-2159.

29. Masdjedi K, Tanaka N, Van Belle E, et al. Vessel fractional flow reserve (vFFR) for the assessment of stenosis severity: the FAST II study. EuroIntervention. 2022;17:1498-1505.

30. Fearon W, Achenbach S, Engstrom T, et al. Accuracy of fractional flow reserve derived from coronary angiography. Circulation. 2019;139:477-484.

31. Morris PD, Ryan D, Morton AC, et al. Virtual Fractional Flow Reserve From Coronary Angiography: Modeling the Significance of Coronary Lesions Results From the VIRTU-1 (VIRTUal Fractional Flow Reserve From Coronary Angiography) Study. JACC Cardiovasc Interv. 2013;6:149-157.

32. Collet C, Onuma Y, Sonck J, et al. Diagnostic performance of angiography-derived fractional flow reserve: A systematic review and Bayesian meta-analysis. Eur Heart J. 2018;39:3314-3321.

33. Yakazi K, Otsuka M, Kataoka S, Kahata, Kumagai A. Applicability of 3-Dimensional Quantitative Coronary Angiography-derived computed Fractional Flow Reserve for intermediate coronary stenosis. Circ J. 2017;81:988-992.

34. Collet C, Onuma Y, Sonck J, et al. Diagnostic performance of angiography-derived fractional flow reserve: A systematic review and Bayesian meta-analysis. Eur Heart J. 2018;39:3314-3321.

35. Asano T, Katagiri Y, Chang CC, et al. Angiography-Derived Fractional Flow Reserve in the SYNTAX II Trial: Feasibility, Diagnostic Performance of Quantitative Flow Ratio, and Clinical Prognostic Value of Functional SYNTAX Score Derived From Quantitative Flow Ratio in Patients With 3-Vessel Dis. JACC Cardiovasc Interv. 2019;12:259-270.

36. Mejía-Rentería H, Lee JM, Lauri F, et al. Influence of Microcirculatory Dysfunction on Angiography-Based Functional Assessment of Coronary Stenoses. JACC Cardiovasc Interv. 2018;11:741-753.

37. Westra J, Andersen BK, Campo G, et al. Diagnostic performance of in-procedure angiography-derived quantitative flow reserve compared to pressure-derived fractional flow reserve: The FAVOR II Europe-Japan study. J Am Heart Assoc. 2018;7:e009603.

38. Haley H, Ghobrial M, Morris P, Gosling R, Williams G, Mills M. Virtual (Computed) Fractional Flow Reserve: Future Role in Acute Coronary Syndromes. Front Cardiovasc Med. 2021;8:735008.

39. Westra J, Sejr-Hansen M, Koltowski L, et al. Reproducibility of quantitative flow ratio: The QREP study. EuroIntervention. 2022;17:1252-1259.

40. Ford TJ, Stanley B, Sidik N, et al. 1-Year Outcomes of Angina Management Guided by Invasive Coronary Function Testing (CorMicA). JACC Cardiovasc Interv. 2020;13:33-45.

41. Chilian WM, Eastham CL, Marcus ML. Microvascular distribution of coronary vascular resistance in beating left ventricle. Am J Physiol. 1986;251(4 Pt 2):H779-H788.

42. Goodwill AG, Dick GM, Kiel AM, Tune JD. Regulation of Coronary Blood Flow. Compr Physiol. 2017;7:321.

43. Broyd CJ, Echavarria-Pinto M, Cerrato E, Escaned J. Evaluation of Microvascular Disease and Clinical Outcomes. Interv Cardiol Clin. 2015;4:443-457.

44. Kelshiker MA, Seligman H, Howard JP, et al. Coronary flow reserve and cardiovascular outcomes: a systematic review and meta-analysis. Eur Heart J. 2022;43:1582-1593.

45. Taqueti VR, di Carli MF. Coronary Microvascular Disease Pathogenic Mechanisms and Therapeutic Options: JACC State-of-the-Art Review. J Am Coll Cardiol. 2018;72:2625-2641.

46. Lee JM, Jung JH, Hwang D, et al. Coronary Flow Reserve and Microcirculatory Resistance in Patients With Intermediate Coronary Stenosis. J Am Coll Cardiol. 2016;67:1158-1169.

47. Padro T, Manfrini O, Bugiardini R, et al. ESC Working Group on Coronary Pathophysiology and Microcirculation position paper on “coronary microvascular dysfunction in cardiovascular disease”. Cardiovasc Res. 2020;116:741-755.

48. Van’t Veer M, Adjedj J, Wijnbergen I, et al. Novel monorail infusion catheter for volumetric coronary blood flow measurement in humans: in vitro validation. EuroIntervention. 2016;12:701-707.

49. Xaplanteris P, Fournier S, Keulards DCJ, et al. Catheter-Based Measurements of Absolute Coronary Blood Flow and Microvascular Resistance: Feasibility, Safety, and Reproducibility in Humans. Circ Cardiovasc Interv. 2018;11:e006194.

50. Kunadian V, Chieffo A, Camici PG, et al. An EAPCI Expert Consensus Document on Ischaemia with Non-Obstructive Coronary Arteries in Collaboration with European Society of Cardiology Working Group on Coronary Pathophysiology & Microcirculation Endorsed by Coronary Vasomotor Disorders International. Eur Heart J. 2020;41:3504-3520.

51. Lee SH, Shin D, Lee JM, et al. Clinical Relevance of Ischemia with Nonobstructive Coronary Arteries According to Coronary Microvascular Dysfunction. J Am Heart Assoc. 2022;11:e025171.

52. Williams RP, de Waard GA, de Silva K, et al. Doppler Versus Thermodilution-Derived Coronary Microvascular Resistance to Predict Coronary Microvascular Dysfunction in Patients With Acute Myocardial Infarction or Stable Angina Pectoris. Am J Cardiol. 2018;121:1-8.

53. Kobayashi Y, Fearon WF. Invasive coronary microcirculation assessment — Current status of index of microcirculatory resistance. Circ J. 2014;78:1021-1028.

54. De Maria GL, Scarsini R, Shanmuganathan M, et al. Angiography-derived index of microcirculatory resistance as a novel, pressure-wire-free tool to assess coronary microcirculation in ST elevation myocardial infarction. Int J Cardiovasc Imaging. 2020;36:1395-1406.

55. Scarsini R, Shanmuganathan M, Kotronias RA, et al. Angiography-derived index of microcirculatory resistance (IMRangio) as a novel pressure-wire-free tool to assess coronary microvascular dysfunction in acute coronary syndromes and stable coronary artery disease. Int J Cardiovasc Imaging. 2021;37:1801-1813.

56. Kotronias R, Terentes-Printzios D, Shanmuganathan M, et al. Long-Term Clinical Outcomes in Patients With an Acute ST-Segment-Elevation Myocardial Infarction Stratified by Angiography-Derived Index of Microcirculatory Resistance. Front Cardiovasc Med. 2021;1:717114.

57. Tebaldi M, Biscaglia S, Di Girolamo D, et al. Angio-based index of microcirculatory resistance for the assessment of the coronary resistance: A proof of concept study. J Interv Cardiol. 2020;2020:8887369.

58. Mejia-Renteria H, Lee JM, Choi KH, et al. Coronary microcirculation assessment using functional angiography: Development of a wire-free method applicable to conventional coronary angiograms. Catheter Cardiovasc Interv. 2021;98:1027-1037.

59. Fernández‐Peregrina E, Garcia‐Garcia HM, Sans‐Rosello J, et al. Angiography‐derived versus invasively‐determined index of microcirculatory resistance in the assessment of coronary microcirculation: A systematic review and meta‐analysis. Catheter Cardiovasc Interv. 2022;99:2018-2025.

60. Ai H, Feng Y, Gong Y, et al. Coronary Angiography-Derived Index of Microvascular Resistance. Front Physiol. 2020;11:605356.

61. Choi KH, Dai N, Li Y, et al. Functional Coronary Angiography–Derived Index of Microcirculatory Resistance in Patients With ST-Segment Elevation Myocardial Infarction. JACC Cardiovasc Interv. 2021;14:1670-1684.

* Autores para correspondencia.

Correos electrónicos: drmauroechavarria@gmail.com (M. Echevarria Pinto) y hect2701@gmail.com (H.M. Garcia-Garcia).

  @Jp_vilchez

Parte del contenido de este artículo se ha publicado previamente en la página web de la Sociedad Latinoamericana de Cardiología Intervencionista (SOLACI): https://proeducar.solaci.org/es/blog/post/fisiologia-coronaria.

RESUMEN

El acceso vascular es una parte esencial de cualquier procedimiento intervencionista coronario o estructural. En procedimientos coronarios, el acceso femoral tradicional prácticamente ha sido sustituido por el radial desde hace 15-20 años. No obstante, el acceso femoral, tanto arterial como venoso, sigue siendo la principal vía de abordaje para el intervencionismo estructural. El acceso femoral ha ido evolucionando con el paso del tiempo de una punción mediante referencias anatómicas a una punción mucho más precisa guiada por ecografía. La llegada de técnicas como el recambio valvular aórtico percutáneo ha condicionado el uso de introductores arteriales de gran tamaño y, por tanto, la necesidad de sistemas de control de la hemostasia, principalmente los sistemas percutáneos de cierre vascular. Este artículo revisa diversos conceptos anatómicos, técnicas de punción, evaluación diagnóstica y estrategias de cierre de las principales vías de acceso arterial y venoso utilizadas en el diagnóstico y el tratamiento de diferentes patologías estructurales.

Palabras clave: TAVI. Vascular. Accesos. Estructural.

ABSTRACT

Vascular access is an essential part of all interventional procedures whether coronary or structural. Over the last 15 to 20 years, in coronary interventions, traditional femoral access has been mostly replaced by the radial approach. Nonetheless, the femoral approach through both artery and vein is still the main approach for structural heart procedures. Over the last few years, femoral access has evolved from a puncture guided by anatomical references to more accurate ultrasound-guided approaches. The relatively recent introduction of interventions such as transcatheter aortic valve replacement has conditioned the use of large introducers and ultimately the need for specific hemostatic systems, above all, percutaneous closure devices. This manuscript reviews different anatomical concepts, puncture techniques, diagnostic assessments, and closure strategies of the main arterial and venous approaches for the diagnosis and treatment of different structural heart procedures.

Keywords: TAVI. Vascular. Accesses. Structural.

Abreviaturas AFC: arteria femoral común. DAP: ductus arterioso persistente. TAVI: implante percutáneo de válvula aórtica.

ACCESOS ARTERIALES

Técnica de punción arterial

El acceso vascular es una parte esencial de cualquier procedimiento intervencionista coronario o estructural. Para procedimientos coronarios, el acceso femoral tradicional prácticamente ha sido sustituido por el radial desde hace 15-20 años. No obstante, el acceso femoral sigue siendo el principal para intervencionismo estructural. También se utilizan en menor medida otros accesos, como el braquial, el cubital, el axilar y el carotídeo. El conocimiento de la anatomía y de la técnica de punción es fundamental. Esto es especialmente relevante en accesos distintos del radial/cubital, en los que la tasa de complicaciones es mayor, sobre todo si se emplean catéteres y dispositivos de gran tamaño.

Acceso femoral arterial

La arteria femoral común (AFC) es el lugar ideal de punción, por su mayor tamaño y por estar sobre la cabeza femoral, lo que favorece su palpación y un plano de compresión. La AFC está en la vaina femoral lateral, mientras que la vena femoral común está en la vaina medial y el nervio femoral por fuera de la vaina, lateral a la arteria. Distalmente, se divide en las arterias femorales superficial y profunda. Una punción alta, por encima del ligamento inguinal, dificulta la compresión arterial y favorece la posibilidad de sangrado retroperitoneal. Una punción baja, en la arteria femoral superficial o profunda, aumenta las posibilidades de seudoaneurisma, hematoma o isquemia, así como de fístula arteriovenosa, porque a ese nivel la vena con frecuencia está superpuesta a la arteria y se puede atravesar inadvertidamente.

Hay 3 forma básicas de canalizar la AFC:

1) Basada en referencias cutáneas

Era la forma más utilizada en el pasado. Típicamente se palpa en busca del latido arterial 2-3 cm por debajo del pliegue cutáneo inguinal. Se administra anestesia local y luego se utiliza una aguja con la técnica modificada de Seldinger, puncionando únicamente la pared anterior para evitar el sangrado en la zona posterior de la arteria. Una vez obtenido flujo pulsátil, se introduce una guía hasta la aorta abdominal bajo visualización fluoroscópica. De manera alternativa puede usarse un equipo de micropunción para practicar un orificio más pequeño, casi un 60% menor, con la potencial reducción de complicaciones. Se utilizan una guía de 0,018 pulgadas y un introductor de 4 Fr, mediante el cual se puede introducir ya la guía de 0,035 pulgadas. La punción basada en referencias cutáneas no es óptima si se busca una gran precisión.

2) Basada en referencias radiográficas

La cabeza femoral se visualiza por fluoroscopia y se coloca un marcador radiopaco en su borde inferior como referencia de altura. Si se punciona con la aguja inclinada 30-45°, este es el sitio donde introducir la aguja para intentar pinchar la arteria en la mitad de la cabeza femoral (figura 1). Si se punciona algo más vertical, se debe entrar en la piel un poco más cranealmente. El ligamento inguinal suele estar a unos 15 mm por encima de la mitad de la cabeza femoral y la bifurcación arterial femoral se encuentra en la mayoría de los pacientes distal a la parte inferior de la cabeza femoral, de ahí que la mitad de la cabeza femoral sea la zona objetivo. Cuando se necesitan introductores de gran calibre, como en el implante percutáneo de válvula aórtica (TAVI), se lleva a cabo una variación de esta técnica y se inyecta contraste mediante un catéter avanzado por otro acceso arterial hasta la AFC para localizarla con certeza.


Figura 1. Referencias radiológicas de la punción sobre la arteria femoral.


3) Guiada por ultrasonidos

La mayoría de los intervencionistas formados en los últimos 15 años han tenido una limitada experiencia con la vía femoral por el auge del acceso radial. Así, sería razonable que el aprendizaje de la vía femoral se basara en el uso de ultrasonidos. Se utiliza una sonda lineal vascular de 8-12 MHz introducida en una bolsa estéril. El eco bidimensional permite visualizar directamente la AFC, su bifurcación y la cabeza femoral. Se debe evaluar la AFC en el eje largo desde su bifurcación hasta que entra posteriormente en la pelvis, midiendo su calibre y valorando la presencia de placas de ateroma. Se debe evaluar también la arteria en el eje corto o transversal, que da una imagen típica de «cabeza de Mickey» en la bifurcación arterial con la vena medial y la femoral superficial sobre la profunda, y toda la sección de corte de la AFC para evaluar cuál es su sección más sana, desplazando el transductor cranealmente (vídeo 1 del material adicional). La vena se diferencia de la arteria porque es mucho más fácilmente compresible y por la dirección y la velocidad del flujo con Doppler color. La evaluación con ultrasonidos permite seleccionar la zona de la arteria con menos calcio en la pared anterior. La infiltración con un anestésico local en ese punto y la punción se realizan bajo control ecográfico, que muestra la entrada de la aguja en la parte central de la arteria para facilitar el buen funcionamiento de los sistemas de cierre. Tras introducir la guía de 0,035 pulgadas, se comprueba con ultrasonidos que el sitio de punción es el adecuado, ya que la guía es muy ecogénica y fácilmente visible. Este abordaje no requiere el uso de contraste ni de rayos X durante la punción. En el estudio FAUST1, un ensayo prospectivo y multicéntrico que asignó aleatoriamente a 1.004 pacientes para TAVI por acceso femoral guiado por fluoroscopia o por ecografía, la punción ecoguiada se asoció a una mayor tasa de éxito en el primer intento (83 frente a 46%; p < 0,01), una reducción del número de intentos (1,3 frente a 3,0; p < 0,01), una reducción del riesgo de venopunción (2,4 frente a 15,8; p < 0,01), una disminución del tiempo medio de acceso (136 frente a 148 segundos; p < 0,01) y una menor frecuencia de complicaciones derivadas del acceso (1,4 frente a 3,6%; p = 0,04).

Las complicaciones básicas de la punción arterial en procedimientos estructurales (TAVI) se resumen en la tabla 1. La edad avanzada, el sexo femenino, el bajo peso o la obesidad, la enfermedad vascular periférica, la insuficiencia renal, la diátesis hemorrágica, la anticoagulación basal y un mayor tamaño del introductor se asocian al desarrollo de complicaciones2. En el pasado, los porcentajes de complicaciones vasculares eran elevados, pero en los últimos años se han reducido de manera muy importante2.


Tabla 1. Principales complicaciones del acceso arterial femoral

Incidencia (%)
Hematoma 2,2-12,5
Hemorragia retroperitoneal 1-2,2
Rotura ileofemoral 0,7-7,1
Seudoaneurisma 2-6
Disección arterial 2-7,4
Infección local 1,6-6,3

DISPOSITIVOS DE CIERRE ARTERIAL

Los dispositivos de cierre arterial se introdujeron a comienzos de la década de 1990. Para accesos arteriales con introductores > 8 Fr hay disponibles dispositivos de cierre basados en sutura o implantes bioabsorbibles. En la tabla 2 se describen los 3 dispositivos de cierre vascular de gran calibre de mayor uso en la actualidad.


Tabla 2. Principales dispositivos de cierre vascular percutáneo

Compañía Nombre Tipo Indicación FDA Características
Abbot Perclose Proglide Sutura Accesos AFC (5-21 Fr), vena (5-24 Fr) Monofilamento de polipropileno con nudo premontado

Mínimo material intravascular residual

Mantiene guía de acceso

Sin restricción de reacceso

Precierre con 2 dispositivos si > 8 Fr

Abbot Prostar XL Sutura Accesos AFC (8,5-24 Fr) Dos hilos de sutura de poliéster trenzado

Cuatro agujas de nitinol

Mínimo material intravascular residual

Mantiene la guía de acceso

Precierre si > 10 Fr

Teleflex Manta Implante bioabsorbible Acceso AFC dispositivos 10-20 Fr No necesidad de precierre

Ancla intravascular residual

AFC: arteria femoral común; FDA: Food and Drug Administration.


Proglide

Perclose/Proglide (Abbott Vascular, Estados Unidos) es el dispositivo de sutura más utilizado en la actualidad, por ser más sencillo que el Prostar XL. Se introduce sobre una guía de 0,035 pulgadas en la arteria hasta que se observa flujo pulsátil de sangre por el puerto lateral. Una palanca libera un pie dentro de la luz, que se tracciona sobre la pared anterior de la arteria mientras se liberan las agujas y se forma el nudo. El cierre de la arteria se logra al apretar el nudo. Para introductores > 8 Fr hace falta un precierre antes de poner el introductor, siguiendo los pasos comentados, pero sin apretar el nudo, maniobra que se realiza al finalizar el procedimiento. Para el uso del dispositivo de sutura se hace previamente una adecuada tunelización del tejido celular subcutáneo para garantizar la bajada del nudo corredizo de sutura. En general, para procedimientos de TAVI, el precierre se hace con 2 dispositivos liberados en diferentes orientaciones (habitualmente perpendiculares) que se aprietan al retirar al final el dispositivo utilizado, obteniendo una sutura en X sobre la superficie arterial.

Manta

El dispositivo Manta (Teleflex, Estados Unidos) está disponible en 2 tamaños, 14 y 18 Fr, para arteriotomías de 10-14 Fr y 15-20 Fr, respectivamente. Tras pinchar la arteria, se debe medir su profundidad con una vaina específica. A pesar de que su rendimiento es mayor en arterias no calcificadas, algunos operadores lo prefieren en arterias calcificadas porque es en estas donde los sistemas de cierre con sutura funcionan peor. Sobre un introductor específico se introduce el dispositivo de cierre por completo, hasta oír un clic. Después se retira el conjunto hasta la profundidad previamente medida y se libera el ancla intraarterial mediante una palanca. Se tracciona el dispositivo hasta observar un color verde-amarillo en un indicador de tensión y, manteniendo la tensión, se avanza un cilindro azul que baja un cierre radiopaco y fija el material de colágeno sobre la superficie arterial. Comprobada la hemostasia, se retira la guía (en general de 0,035 pulgadas de alto soporte) y se corta la sutura. El ancla es reabsorbible y el cierre metálico es útil para pinchar > 2,5 cm por encima o por debajo si es necesario volver a acceder a la arteria.

PARTICULARIDADES DEL ACCESO ARTERIAL EN EL TAVI

El TAVI ha revolucionado el tratamiento de la estenosis aórtica grave, convirtiéndose en el procedimiento de elección para una gran proporción de pacientes. En el TAVI, la elección de la vía de acceso marca los resultados, por lo cual es de vital importancia una adecuada planificación de esta.

Los diferentes estudios han mostrado resultados desfavorables para los accesos transtorácicos comparados con los transfemorales, por lo que siempre que sea posible se deben priorizar estos últimos3. Además, las sucesivas mejoras de la tecnología y el aumento de la experiencia de los operadores han logrado reducir las complicaciones vasculares mayores desde > 10% en las series iniciales hasta < 3% en los últimos años4.

Acceso transfemoral

Planificación

En la mayoría de los casos, el acceso transfemoral puede realizarse completamente percutáneo y con sedación superficial. Para garantizar su éxito, es obligatoria una planificación meticulosa mediante angiografía por tomografía computarizada (angio-TC) e, idealmente, reconstrucción volumétrica y análisis mediante software específicos. Mediante dicho análisis se debe valorar sobre todo el diámetro mínimo del vaso desde la bifurcación femoral hasta el origen de la ilíaca común. Se considera un mínimo de 5,5 mm para las prótesis de 14 Fr y de 6-6,5 mm para las de 18 Fr, aunque los operadores expertos pueden practicar accesos con diámetros menores si la arteria no presenta calcificación en los 360° de su pared. También se deben evaluar las tortuosidades, la presencia de placas calcificadas y la calidad de los lechos distales. Asimismo, se valorará toda la aorta descendente, considerando el acceso transfemoral como un todo desde la femoral hasta el anillo aórtico. En caso de duda concreta sobre el lugar de punción, la ecografía in situ suele ser de gran ayuda porque permite valorar con gran precisión el tamaño del vaso y la calidad de la pared arterial. Así pues, puede darse el caso de un vaso gravemente enfermo en el cual se identifique mediante ecografía la presencia de una zona preservada para la punción y el posterior cierre percutáneo.

Aspectos técnicos

La zona de punción se extiende desde 1 cm por encima de la bifurcación femoral hasta el origen de la arteria epigástrica. Distalmente, es deseable separarse de la bifurcación para evitar dañar el ostium de la arteria femoral profunda durante la punción o el cierre, así como para tener suficiente distancia en caso de que se requiera implantar un stent recubierto de rescate. Proximalmente, el límite de punción lo marca la arteria epigástrica que, al dirigirse hacia el músculo recto anterior, garantiza que nos encontramos fuera del abdomen.

La punción ecoguiada reduce el número de complicaciones1. Debe hacerse un barrido para elegir el segmento de arteria femoral común con menor grado de calcificación y menos placa, en especial en la pared anterior. La presencia de calcificación extensa anterior y la existencia de placas excéntricas inmediatamente proximales a la zona de punción pueden ser limitaciones importantes de los dispositivos de cierre con sutura; en estos casos, se puede considerar el abordaje quirúrgico (figura 2). Otras alternativas, como la micropunción o la colocación de un pigtail en la zona de punción mediante acceso femoral contralateral, son menos habituales. En algunos centros colocan una guía de seguridad anterógradamente desde la arteria radial o desde un acceso femoral contralateral para poder llevar a cabo una oclusión de emergencia mediante balón o implantar un stent cubierto si falla el cierre; en estos casos, deben sopesarse el potencial beneficio de la guía de seguridad y el riesgo de complicación vascular asociado a un acceso femoral secundario.


Figura 2. Bajada de parches de teflón a través de la sutura del dispositivo Proglide.


Si se obtiene un acceso femoral con éxito pero existe estenosis a un nivel más proximal (ilíaca externa o común), se puede considerar realizar dilataciones sucesivas mediante vainas de tamaños crecientes o dilataciones con balón. En algunos casos, la litotricia intravascular puede ser de utilidad. Si hay tortuosidades importantes, se puede utilizar un guía de muy alto soporte (Lunderquist, Cook Medical, Estados Unidos).

Las 3 modalidades de cierre más comunes son: a) 2 dispositivos de cierre mediante sutura (Proglide) girados (uno a las 11 y otro a la 1 horarias); b) 1 dispositivo de sutura y 1 dispositivo de colágeno (AngioSeal, Terumo, Japón); y c) 1 dispositivo de cierre con colágeno (Manta). El uso de dispositivos de cierre con sutura tiene mayor curva de aprendizaje, pero parece asociarse a un menor número de complicaciones graves y de cirugía abierta de rescate. En ocasiones se requieren más de 2 dispositivos para un cierre completo5. Si se produce un fallo del sistema de cierre, en caso de ser con sutura todavía, mantener la guía en la arteria permite la colocación de nuevos dispositivos (1 o varios Proglide con diferente rotación, o un nuevo dispositivo por colágeno). Si el dispositivo inicial fallido era de colágeno y no se ha dejado una guía en paralelo de rescate, no dispondremos de guía, por lo que las soluciones más rápidas serán implantar un stent-graft (stent recubierto de una membrana que evita el sangrado) o avisar a cirugía para un cierre quirúrgico de rescate. Por el contrario, en caso de cierre no fallido pero con sangrado residual, se puede añadir la mitad de la dosis de protamina y realizar una compresión prolongada. También es muy efectivo bajar pequeños parches de teflón a través de la sutura del Proglide (figura 2). La protamina a dosis completa puede llevar a la trombosis del sistema arterial, por lo que se recomienda usar la mitad de la dosis que se ha administrado de heparina sódica. Al finalizar el procedimiento, algunos operadores realizan una angiografía de control desde un acceso arterial secundario, aunque si no hay sangrado externo también se puede comprobar la ausencia de complicaciones y la presencia de flujo distal mediante ecografía. En cuanto al acceso secundario para angiografía durante el posicionamiento de la válvula, en algunos centros optan por el acceso femoral contralateral, aunque se debe priorizar el radial siempre que sea posible, ya que se asocia a menor riesgo de sangrado y de complicaciones vasculares6.

Acceso transaxilar

El acceso axilar/subclavio no debe utilizarse como acceso prioritario en pacientes con buen acceso transfemoral. Aunque algunos estudios han mostrado buenos resultados, el registro español encuentra una mayor tasa de complicaciones en comparación con el acceso transfemoral7. Por ello, se considera como acceso alternativo cuando el transfemoral no es de buena calidad.

En general, se prefiere el acceso izquierdo por no tener un origen común con la arteria carótida y presentar un acceso más parecido al femoral, debido a la curvatura mayor de la aorta y la perpendicularidad al plano anular. En cambio, el acceso derecho raramente se selecciona y se reserva para pacientes con injerto de mamaria izquierda permeable o estenosis graves de subclavia izquierda; se debe desaconsejar siempre que el plano anular se encuentre horizontalizado (> 30-45°), ya que entra en general por la curvatura menor de la aorta y desalineado con el plano valvular.

Como en el acceso transfemoral, la planificación mediante angio-TC es fundamental, valorando la presencia de calcificaciones, estenosis y calibre mínimo, en particular en el origen de la subclavia al ser la zona más proclive a presentar ateroesclerosis. Vale la pena señalar también la diferente histología de la arteria subclavia, que presenta una media con más fibras elásticas y una adventicia más fina, comparada con la femoral, que tiene una media con células musculares lisas y una adventicia más gruesa y fibrosa8. Estas características hacen de la subclavia una arteria más frágil y susceptible a roturas o disecciones. El acceso generalmente es mediante técnica quirúrgica, aunque se han descrito series con acceso percutáneo9. Es importante no avanzar demasiado el introductor, dejando al menos 5 cm hasta el plano valvular para el correcto despliegue de la prótesis. En algunos casos se puede suturar un tubo de dacrón a la arteria proximalmente y al introductor distalmente. Con la técnica percutánea se debe crear un asa radial-femoral con anterioridad al acceso, que permita posicionar un balón de oclusión en caso de sangrado o durante el intercambio de dispositivos.

Acceso transcarotídeo

En algunos centros con experiencia, el acceso transcarotídeo se considera como acceso alternativo de elección en pacientes sin acceso transfemoral. Mientras que el riesgo de ictus es similar al del acceso transfemoral, el principal riesgo es el daño de nervios periféricos, como el facial o el laríngeo recurrente (ramo del nervio vago), que se han descrito hasta en un 2,2% de los casos10,11.

La técnica generalmente es quirúrgica y se suele usar el lado izquierdo, practicando una pequeña incisión de 5 cm a lo largo del borde anterior del músculo esternocleidomastoideo, tras lo cual se debe retraer el músculo para exposición y punción directa de la arteria. Se puede comprobar mediante camplaje proximal la presencia de circulación colateral, y suele mantenerse la monitorización cerebral continua durante el procedimiento. Al igual que en el acceso subclavio, se debe procurar no avanzar demasiado el introductor para dejar espacio suficiente para el correcto despliegue de la válvula.

Acceso transcava

El abordaje transcava es el último desarrollado para el acceso vascular alternativo en el intervencionismo percutáneo. Su objetivo es evitar la morbilidad de los abordajes transtorácicos, a la vez que presenta las ventajas de un acceso transfemoral venoso (práctica ausencia de complicaciones a nivel femoral y posibilidad de sedación consciente). Sin embargo, el abordaje requiere la capacidad de realizar una punción desde la vena cava hacia la aorta abdominal a través del retroperitoneo y posteriormente avanzar el introductor y el sistema de liberación en el TAVI. Este paso precisa una planificación preoperatoria minuciosa con angio-TC. El acceso transcava es posible porque la presión hidrostática intersticial en el espacio retroperitoneal supera la presión venosa, por lo que la sangre que sale de la aorta abdominal durante el procedimiento vuelve a la circulación venosa en lugar de acumularse en el retroperitoneo. Por otro lado, la zona de entrada en la aorta abdominal deberá estar libre de calcificación, tanto para el correcto avance del material como para el cierre efectivo de esta comunicación cavo-aórtica al final del procedimiento mediante un dispositivo oclusor tipo Amplatzer (generalmente VSD Occluder, Abbott Vascular).

Los principales datos sobre el acceso transcava proceden de un registro prospectivo multicéntrico que incluyó 100 pacientes12. Este registro halló una tasa de éxito del procedimiento del 99%, pero una tasa de hemorragias potencialmente mortales del 7% y de complicaciones vasculares del 13%. Por ello, actualmente su uso suele ser marginal.

Acceso quirúrgico aórtico directo

El acceso quirúrgico aórtico directo requiere anestesia general y se desarrolló como alternativa al acceso transapical, intentando superar las complicaciones y el daño miocárdico derivados del acceso apical. Requiere una esternotomía superior parcial que se extiende hasta el segundo o el tercer espacio intercostal derecho. En la actualidad está en desuso.

Particularidades del acceso arterial en otros procedimientos estructurales

Fugas paravalvulares

El cierre de fugas (leaks) paravalvulares es probablemente uno de los procedimientos más complejos y con mayor heterogeneidad entre operadores. Las fugas paravalvulares se dividen principalmente en aórticas y mitrales.

Fugas paravalvulares aórticas

El acceso es principalmente retrógrado (aorta-ventrículo) y por tanto es imprescindible una punción arterial. En la mayoría de los casos se implanta un dispositivo Amplatzer Vascular Plug 3 (Abbott Vascular). Estos dispositivos requieren una vaina de liberación de entre 6 y 7 Fr. En las fugas más pequeñas se puede implantar un Amplatzer Vascular Plug 4, que puede avanzar por un catéter diagnóstico de 4 Fr. Estos procedimientos se pueden acometer por vía radial13, aunque la mayoría de los operadores prefieren la arteria femoral, evitando el riesgo de espasmo en caso de necesitar una manipulación de catéter importante. En general, el uso de una guía de alto soporte en el ventrículo izquierdo es suficiente para proporcionar soporte para avanzar los catéteres de liberación. En este sentido, se recomiendan guías de alto soporte, como las utilizadas en el TAVI, para evitar perforaciones del ventrículo izquierdo. En caso contrario, puede ser necesario realizar un asa arteriovenosa e incluso un asa arterioarterial (especialmente útil en fugas sobre TAVI autoexpandibles)14. En ambas situaciones será necesario un acceso adicional venoso o arterial específicamente. Por último, cabe destacar que, a pesar del tamaño limitado de los introductores, se recomienda el uso de sistemas de cierre vascular, al ser en su mayoría pacientes con válvulas mecánicas y que por tanto requieren un reinicio precoz de la anticoagulación.

Fugas paravalvulares mitrales

La mayoría de los operadores utilizan el acceso anterógrado (aurícula izquierda-ventrículo) a través de una vena femoral y acceso transeptal. Para esta técnica es imprescindible tener un buen soporte de imagen con ecocardiografía transesofágica tridimensional y usar un catéter con capacidad de flexión para orientarlo sobre el origen de la fuga. En la mayoría de los casos, la colocación de una guía de alto soporte en el ventrículo izquierdo evita la necesidad de un asa arteriovenosa (que requeriría un acceso arterial). Por tanto, muchas veces un acceso venoso único puede ser suficiente. Los dispositivos utilizados son generalmente los mismos que en las fugas aórticas y los catéteres necesarios tienen el mismo tamaño. Es importante destacar que, en ocasiones, las fugas mitrales requieren el implante de múltiples dispositivos. En caso de querer realizar un implante simultáneo de 2 o más dispositivos, puede ser necesario realizar tantos accesos venosos como dispositivos se vayan a implantar. Alternativamente, las fugas paravalvulares mitrales se pueden cruzar de manera retrógrada (ventrículo-aurícula izquierda). Esta técnica requiere la manipulación de catéteres dentro del ventrículo izquierdo y, por tanto, comporta un alto riesgo de arritmias. Puede ser una alternativa en caso de dificultades para el cruce anterógrado y en general es más fácil en fugas posteriores que en anteriores (ya que la guía siempre tiene tendencia a ir a través de la aorta). Esta técnica requiere, obviamente, una punción arterial y la realización de un asa arteriovenosa a nivel de la aurícula izquierda.

Coartación de aorta

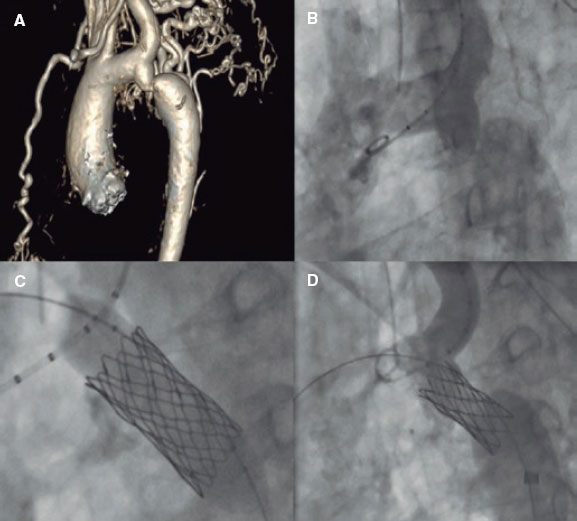

El tratamiento percutáneo de elección para la coartación de aorta es el implante de stents. Para ello es necesario un acceso arterial de gran tamaño (10-14 Fr), que habitualmente es femoral. El calibre del introductor femoral depende de la elección de los balones y de los stents que se utilicen. Los stents pueden ser con o sin recubrimiento. Los stents recubiertos se usan sobre todo para las coartaciones complejas, como las que tienen obstrucción completa o estenosis crítica con riesgo de rotura, las que se asocian a aneurismas, seudoaneurismas, ductus o enfermedad de la pared (válvula bicúspide, Turner); en pacientes de edad avanzada se puede considerar el uso de stents recubiertos que puedan cubrir una disección o rotura. El inconveniente de usar stents recubiertos, aparte del riesgo de oclusión de las ramas próximas, es que necesitan una vaina 3 Fr mayor que lo necesario para el balón. En general, la vaina debe ser 2-3 Fr mayor que el mínimo requerido por el balón para dar espacio suficiente al stent y permitir su libre desplazamiento por el interior.

Para el acceso arterial femoral hay que tener en cuenta que los pacientes con coartación de aorta a menudo tienen una vasculatura arterial de diámetro menor del normal en los miembros inferiores. Además, un acceso adicional arterial radial es útil para la visualización y la angiografía durante el procedimiento, y para cruzar coartaciones críticas u oclusiones completas. En raros casos, el acceso carotídeo puede ser necesario para llegar a la aorta descendente (neonatos, estenosis críticas)15.

En cuanto al cierre, dado que la vaina suele ser de 12-14 Fr, se recomienda el cierre vascular con los dispositivos específicos antes mencionados o bien por compresión manual diferida una vez revertida la heparinización16.

Cierre de ductus arterioso

Para el cierre de ductus habitualmente se canalizan la arteria y la vena femorales. Es recomendable realizar un cateterismo izquierdo y derecho para registrar las presiones pulmonares y sistémicas, por lo que resulta razonable realizar el acceso venoso con un introductor de 7 Fr. Los dispositivos oclusores de ductus de mayor tamaño son también compatibles con 7 Fr y habitualmente se implantan por el lado venoso, por lo que puede plantearse un acceso arterial inicial de 5 Fr, que por comodidad suele hacerse por vía femoral (pensando en la posible necesidad de realizar un asa arteriovenosa), aunque puede hacerse por vía radial con una potencial reducción de las complicaciones vasculares. Cuando el acceso venoso femoral no es posible (oclusión bilateral femoral o de cava inferior) y se prefiere un acceso inferior a la aurícula derecha (como en el caso del cierre percutáneo del ductus o de defectos del tabique interauricular), se ha descrito el uso de otras rutas, como la transhepática17.

Respecto al calibre de los accesos vasculares, hay que tener en cuenta la técnica elegida y el tipo y el tamaño del dispositivo. Existen 2 posibilidades para el tratamiento percutáneo del ductus arterioso persistente: coils o dispositivos oclusores. Si el ductus es de pequeño tamaño (< 4 mm) se pueden usar 1 o varios coils de liberación controlada compatibles con catéteres de pequeño tamaño (4 Fr) e incluso con microcatéteres. Para ductus de mayor tamaño se suelen usar dispositivos oclusores. Todos ellos son de nitinol y autoexpandibles, que suelen ser compatibles con vainas de 5-7 Fr, dependiendo de su tamaño.

La canalización del ductus se hace por vía anterógrada (desde la arteria pulmonar) o retrógrada (desde la aorta), en cuyo caso requiere un asa arteriovenosa. En ambas vías se suele introducir la vaina del dispositivo por el lado venoso anterógrado desde donde se implanta. En cuanto al cierre, al ser accesos de no gran calibre, y habitualmente el mayor por acceso venoso, suele hacerse mediante compresión manual.

ACCESO VENOSO

Técnica de punción venosa ecoguiada

El acceso venoso transfemoral es el más utilizado para la realización de procedimientos de intervencionismo estructural percutáneo no TAVI. A través de la vena femoral se accede a las cámaras cardiacas derechas, y mediante una punción transeptal a las cámaras cardiacas izquierdas.

Tradicionalmente, la punción venosa se llevaba a cabo guiada por referencias anatómicas. Los operadores experimentados obtienen una razonable tasa de éxito con este método. Sin embargo, existe una posibilidad de complicaciones nada despreciable, como punción arterial inadvertida, fistula venoarterial, neumotórax (en el acceso venoso yugular interno), lesión nerviosa o múltiples intentos fallidos de canulación. El riesgo y las consecuencias de estas complicaciones dependen del tipo de pacientes tratados. Los factores de riesgo, como la obesidad, la caquexia, la radioterapia previa o las cicatrices quirúrgicas previas, entre otros, pueden influir en el éxito de la canulación y en la aparición de complicaciones18.

La técnica más segura para la canulación venosa es la ecoguiada. Para identificar la vena que se va a puncionar y establecer su relación con la arteria acompañante se puede hacer presión con la sonda de ultrasonidos, de manera que típicamente la vena se colapsará y no así la arteria (ver secciones anteriores).

Existen 2 técnicas para llevar a cabo la punción venosa ecoguiada: la transversal (fuera de plano) y la longitudinal (en plano)19. Ambas tienen ventajas y desventajas. La técnica transversal permite ver en el mismo plano las estructuras adyacentes que deben evitarse durante la punción. Sin embargo, con esta técnica es más difícil visualizar la punta de la aguja de punción; para ello se debe de ajustar el ángulo de la sonda con el fin de hacer coincidir el plano de la aguja y el plano de la sonda. La técnica longitudinal permite seguir la trayectoria de la aguja desde su entrada en la piel hasta el contacto con la vena diana. Como contrapartida, las estructuras adyacentes, y sobre todo la arteria acompañante, no se visualizan en el mismo plano. Se puede mejorar la visualización de la vena diana mediante una maniobra de Valsalva.

Dispositivos de cierre percutáneo de acceso venoso

Históricamente, la hemostasia de la punción venosa se ha realizado mediante compresión manual prolongada combinada con la aplicación de un vendaje compresivo. Con el uso de introductores de mayor tamaño para la realización de procedimientos de intervencionismo estructural, sobre todo en el acceso venoso femoral, se buscan métodos más efectivos y seguros para conseguir la hemostasia.

Punto de sutura subcutáneo «en 8»

Esta técnica consiste en pasar una sutura subcutánea proximal y transversal a la entrada del introductor venoso, y luego cruzar al lado contrario y hacer una sutura subcutánea distal a la entrada de la vaina. Esta sutura frunce la piel y el tejido celular subcutáneo, ejerciendo presión sobre la vena femoral. La técnica se complementa con un ligero vendaje compresivo. Se ha descrito una técnica modificada realizando la sutura subcutánea longitudinal al trayecto de la vena en vez de transversal, buscando minimizar la posibilidad de una punción inadvertida de la vena20.

Dispositivos de cierre vasculares

En el acceso venoso femoral con vainas de hasta 8 Fr se ha utilizado Angioseal con buenos resultados21. El uso del dispositivo de sutura percutánea Proglide ha demostrado ser efectivo y seguro en el acceso venoso femoral con vainas de hasta 24 Fr22. La técnica de implante es la misma que en la arteria (ver secciones anteriores). Dependiendo del resultado del cierre, se puede combinar con una sutura subcutánea «en 8» si la hemostasia inicial no es completa. Generalmente, se completa con un vendaje compresivo ligero.

Particularidades del intervencionismo mitral

La intervención percutánea sobre la válvula mitral más frecuente es la reparación «borde a borde» con los dispositivos MitraClip (Abbott Vascular, Estados Unidos) o Pascal (Edwards Lifesciences, Estados Unidos), si bien existen dispositivos de anuloplastia directa que intentan replicar una reparación similar a la efectuada quirúrgicamente. También se están desarrollando opciones de recambio valvular mitral transcatéter, algunas ya por completo percutáneas, con buenos resultados.

En el intervencionismo percutáneo sobre la válvula mitral, el acceso vascular más utilizado es la vena femoral, por su calibre, su accesibilidad y su facilidad de cierre al finalizar el procedimiento. La elección de la vena femoral izquierda o derecha depende de las circunstancias clínicas del enfermo (que tenga los 2 accesos disponibles, patología vascular intervenida previa en alguno de los 2 accesos, etc.) y de la preferencia del operador, por su comodidad al hacer el implante. Por esto, el acceso más usado es la vena femoral derecha, más cómoda para el operador y con algo menos de radiación.

Se ha descrito la posibilidad de efectuar el implante por vía yugular derecha, aunque solo se han publicado casos anecdóticos, por dificultades de acceso femoral, como la presencia de un filtro de vena cava inferior ocluido o de angulaciones muy marcadas del eje iliofemoral venoso23. El implante es técnicamente más dificultoso y requiere tener en cuenta múltiples consideraciones, si bien la punción es casi igual que la habitual.

La punción venosa ecoguiada limita sus posibles complicaciones y debería generalizarse. En la mayoría de los casos se implantan dispositivos de precierre antes de comenzar el procedimiento. Tras insertar una guía de alto soporte, que se lleva hasta la vena cava superior (o inferior, si el acceso es yugular), se efectúa una disección del acceso con fórceps, predilataciones del acceso con dilatadores de diferentes calibres y se avanza el catéter guía hasta la aurícula derecha. Su avance suele ser menos dificultoso que en el acceso arterial, con menos resistencia. El calibre del catéter guía del dispositivo MitraClip es de 24 Fr, con el dispositivo Pascal es de 22 Fr y para el implante de prótesis (mitrales o aórticas en posición mitral) difiere dependiendo del tipo de dispositivo que se vaya a implantar.

Particularidades del intervencionismo tricuspídeo

El intervencionismo sobre la válvula tricúspide ha evolucionado mucho en la última década, actuando bien sobre la coaptación de los velos, con anuloplastia con sutura o con anillo, y últimamente con recambio valvular percutáneo ortotópico o heterotópico24.

El acceso más utilizado es el venoso, a través de la vena femoral, de la yugular o de ambas. Dependiendo del tipo de procedimiento, es preciso canalizar otro acceso venoso más o un acceso arterial, preferiblemente radial, dado su menor índice de complicaciones vasculares.

El dispositivo que actualmente más se utiliza para el tratamiento de la insuficiencia tricuspídea es el TriClip (Abbott Vascular), desde que recibió la marca CE en el año 2020. Con el desarrollo del dispositivo TriClip, que tiene una rueda específica para alejarse del septo interauricular, el acceso venoso derecho o izquierdo no influye en el implante, y por ello la inmensa mayoría de los operadores utilizan la vena femoral derecha como vía de acceso25.

Respecto al implante de prótesis ortotópicas o heterotópicas, el acceso de elección es igualmente el femoral derecho, con calibres distintos dependiendo del dispositivo a utilizar (entre 14 y 30 Fr).

Particularidades del intervencionismo pulmonar

El intervencionismo sobre válvula o arteria pulmonar siempre requiere un acceso venoso muy variable en su diámetro, dependiendo de la técnica que se lleve a cabo. El acceso por la vena femoral es el más habitual y, por tanto, incrementar el tamaño de los introductores no supone un problema tan grave como en los accesos arteriales.

El implante percutáneo de válvulas pulmonares requiere el uso de introductores de 16-22 Fr, dependiendo del modelo. En muchos casos es necesario usar guías de alto soporte para rectificar las curvaturas en el trayecto en las cavidades derechas.

El tratamiento agudo de la enfermedad tromboembólica pulmonar requiere la introducción de sistemas de extracción de trombos. Dado que el principal condicionante del sistema utilizado es el tamaño del trombo, y que la arteria pulmonar puede albergar trombos de gran tamaño, algunos sistemas necesitan un acceso de gran calibre; por ejemplo, el Penumbra (Penumbra Inc, Estados Unidos) puede avanzar por un 8 Fr, el Nautilus (iVascular, España) por un 10 Fr y el Flowtriever (Inari Medical Inc, Estados Unidos) requiere 16-24 Fr.

En otros casos de trombectomía más distal o angioplastia pulmonar en enfermedad tromboembólica crónica se requieren introductores mucho más pequeños (6-7 Fr). Utilizar sistemas telescópicos (catéteres dentro de catéteres) puede ser muy útil en algunos casos de difícil acceso y puede requerir introductores más grandes.

Particularidades del cierre de la orejuela izquierda

Para el cierre percutáneo de la orejuela izquierda normalmente se practica un acceso venoso femoral. Algunos operadores realizan un acceso arterial adicional para monitorizar la presión arterial de manera invasiva. Este acceso arterial debe hacerse por vía radial para reducir las complicaciones hemorrágicas. En algunos casos, la guía es con ecografía intracardiaca, para la que se necesita un acceso femoral venoso complementario.

Un aspecto clave para la elección del calibre del introductor venoso por el que se va a implantar el dispositivo es el tipo y el tamaño del introductor. Los dispositivos más utilizados en nuestro medio son Amplatzer/Amulet (Abbott Vascular), Watchmann (Boston Scientific, Estados Unidos) y Lambre (Lifetech, China)26. El tamaño de los introductores varía desde 8-10 Fr (Lambre) hasta 12-14 Fr (Amulet y Watchman Flx).

En cuanto al cierre vascular, la mayoría de los operadores siguen usando compresión manual o sutura «en 8» para el acceso venoso, aunque también se pueden utilizar los sistemas de cierre vascular antes descritos.

Particularidades del acceso venoso en otros procedimientos estructurales

Hay otros procedimientos estructurales que requieren un acceso venoso, principalmente por la vena femoral. Entre los más prevalentes destacan el cierre del foramen oval permeable y el cierre de comunicaciones interauriculares. En algunos casos, estos procedimientos pueden ser guiados por ecografía intracardiaca, por lo que requieren un acceso femoral venoso adicional. Existen multitud de dispositivos de diferentes compañías que permiten el cierre de estas patologías, aunque los más habituales son los dispositivos Amplatzer PFO occluder, Amplatzer ASD occluder y Gore, sobre todo Gore Cardioform (WL Gore & Associates, Estados Unidos). En el caso de los dispositivos Amplatzer, para su implante se requieren introductores de entre 8 y 12 Fr. Por su parte, el sistema Gore requiere introductores de 11 Fr cortos, ya que vienen premontados sobre una vaina de liberación. En general, la incidencia de complicaciones vasculares es baja al tratarse principalmente de pacientes jóvenes y requerir un único acceso venoso femoral. En caso de oclusión de cava inferior, se han descrito implantes a través de la vena yugular27.

FINANCIACIÓN

Este artículo no ha recibido financiación.

CONTRIBUCIÓN DE LOS AUTORES

Todos los autores han contribuido en la redacción y la revisión crítica del artículo.

CONFLICTO DE INTERESES

X. Freixa es proctor de Abbott Medical. R. Romaguera es editor asociado de REC: Interventional Cardiology, por lo que se ha seguido el procedimiento editorial establecido en la revista para garantizar la gestión imparcial del manuscrito; además, es proctor de Boston Scientific y ha recibido honorarios por charlas de Medtronic. R. Trillo es proctor de Medtronic y Boston Scientific. A. Jurado-Román ha recibido honorarios por charlas de Boston Scientific.

MATERIAL ADICIONAL


Vídeo 1. Freixa X. DOI: 10.24875/RECIC.M22000327

BIBLIOGRAFÍA

1. Seto AH, Abu-Fadel MS, Sparling JM, et al. Real-time ultrasound guidance facilitates femoral arterial access and reduces vascular complications: FAUST (Femoral Arterial Access With Ultrasound Trial). JACC Cardiovasc Interv. 2010;3:751-758.

2. Toggweiler S, Leipsic J, Binder RK, et al. Management of vascular access in transcatheter aortic valve replacement: part 2: Vascular complications. JACC Cardiovasc Interv. 2013;6:767-776.

3. Leon MB, Smith CR, Mack MJ, et al. Transcatheter or Surgical Aortic-Valve Replacement in Intermediate-Risk Patients. N Engl J Med. 2016;374:1609-1620.

4. Forrest JK, Deeb GM, Yakubov SJ, et al. 2-Year Outcomes After Transcatheter Versus Surgical Aortic Valve Replacement in Low-Risk Patients. J Am Coll Cardiol. 2022;79:882-896.

5. van Wiechen MP, Tchetche D, Ooms JF, et al. Suture- or Plug-Based Large-Bore Arteriotomy Closure: A Pilot Randomized Controlled Trial. JACC Cardiovasc Interv. 2021;14:149-157.

6. Junquera L, Urena M, Latib A, et al. Comparison of Transfemoral Versus Transradial Secondary Access in Transcatheter Aortic Valve Replacement. Circ Cardiovasc Interv. 2020;13:e008609.

7. Jimenez-Quevedo P, Nombela-Franco L, Munoz-Garcia E, et al. Early clinical outcomes after transaxillary versus transfemoral TAVI. Data from the Spanish TAVI registry. Rev Esp Cardiol. 2021;75:479-487.

8. Schafer U, Ho Y, Frerker C, et al. Direct percutaneous access technique for transaxillary transcatheter aortic valve implantation: “the Hamburg Sankt Georg approach”. JACC Cardiovasc Interv. 2012;5:477-486.

9. Amat-Santos IJ, Santos-Martinez S, Conradi L, et al. Transaxillary transcatheter ACURATE neo aortic valve implantation - The TRANSAX multicenter study. Catheter Cardiovasc Interv. 2021;98:E291-E298.

10. Hameed I, Oakley CT, Hameed NUF, et al. Alternate accesses for transcatheter aortic valve replacement: A network meta-analysis. J Card Surg. 2021;36:4308-4319.

11. Panagides V, Kalavrouziotis D, Dumont E, et al. Cranial nerve injury during transcarotid transcatheter aortic valve replacement. Int J Cardiol. 2022;353:46-48.

12. Greenbaum AB, Babaliaros VC, Chen MY, et al. Transcaval Access and Closure for Transcatheter Aortic Valve Replacement: A Prospective Investigation. J Am Coll Cardiol. 2017;69:511-521.

13. Giacchi G, Freixa X, Hernández-Enríquez M, et al. Minimally Invasive Transradial Percutaneous Closure of Aortic Paravalvular Leaks: Following the Steps of Percutaneous Coronary Intervention. Can J Cardiol. 2016;32:1575.e17-e19.

14. Estévez-Loureiro R, Benito-González T, Gualis J, et al. Percutaneous paravalvular leak closure after CoreValve transcatheter aortic valve implantation using an arterio-arterial loop. J Thorac Dis. 2017;9:E103-E108.

15. Singh HS, Benson LN, Osten M, Horlick E. Cardiac Catheterization in Adult Congenital Heart Disease. En: Gatzoulis MA, Webb Piers GD, Daubeney EF, eds. Management of Adult Congenital Heart Disease. 3rd ed. Philadelphia: Elsevier; 2018.

16. Salinas P, Sánchez-Recalde A, Galeote G, et al. Intervencionismo percutáneo sobre coartación aórtica en el paciente adulto. En: Martín-Moreiras J, Cruz-González I, eds. Manual de Hemodinámica e Intervencionismo Cardiaco. Madrid: Marbán; 2014.

17. Ebeid MR. Transhepatic vascular access for diagnostic and interventional procedures: Techniques, outcome and complications. Catheter Cardiovasc Interv. 2007;69:594-606.

18. National Institute for Health and Care Excellence. Guidance on the use of ultrasound locating devices for placing central venous catheters. NICE; 2002. Disponible en: https://www.nice.org.uk/guidance/ta49/resources/guidance-on-the-use-of-ultrasound-locating-devices-for-placing-central-venous-catheters-pdf-2294585518021. Consultado 1 Jun 2022.

19. Privitera D, Mazzone A, Pierotti F, et al. Ultrasound-guided peripheral intravenous catheters insertion in patient with difficult vascular access: Short axis/out-of-plane versus long axis/in-plane, a randomized controlled trial. J Vasc Access. 2021. https://doi.org/10.1016/10.1177/11297298211006996.

20. Wyss CA, Anliker O, Gämperli O, et al. Closure of Large Percutaneous Femoral Venous Access Using a Modified “Figure-of-Eight” Suture. Innovations (Phila). 2018;13:147-151.

21. Coto HA. Closure of the femoral vein puncture site after transcatheter procedures using Angio-Seal. Catheter Cardiovasc Interv. 2002;55:16-19.

22. Geis NA, Pleger ST, Chorianopoulos E, et al. Feasibility and clinical benefit of a suture-mediated closure device for femoral vein access after percutaneous edge-to-edge mitral valve repair. EuroIntervention. 2015;10:1346-1353.

23. Yap J, Chen S, Smith TWR, et al. Transjugular mitral valve repair with the MitraClip: A step-by-step guide. Catheter Cardiovasc Interv. 2020;96:699-705.

24. Asmarats L, Puri R, Latib A, Navia JL, Rodés-Cabau J. Transcatheter Tricuspid Valve Interventions: Landscape, Challenges, and Future Directions. J Am Coll Cardiol. 2018;71:2935-2956.

25. Moñivas V, Li P, Sanchis R, et al. Tratamiento percutáneo de la insuficiencia tricuspídea. Procedimiento detallado guiado por imagen con MitraClip. REC Interv Cardiol. 2020;2:118-128.

26. Romaguera R, Ojeda S, Cruz-González I, Moreno R. Spanish Cardiac Catheterization and Coronary Intervention Registry. 30th Official Report of the Interventional Cardiology Association of the Spanish Society of Cardiology (1990-2020) in the year of the COVID-19 pandemic. Rev Esp Cardiol. 2021;74:1095-1105.

27. Qintar M, Villablanca P, Lee J, et al. Patent foramen ovale closure with vena cava thrombus: You need an arm and a neck! Clin Case Rep. 2021;9:e03884.

* Autor para correspondencia.

Correo electrónico: freixa@clinic.cat (X. Freixa).

RESUMEN

Las intervenciones coronarias percutáneas en enfermedad arterial coronaria calcificada representan un desafío para el cardiólogo intervencionista. Además, los pacientes con enfermedad arterial coronaria calcificada tienden a tener peores resultados en el seguimiento a corto y largo plazo. La infraexpansión del stent es el resultado más temido cuando se realiza una intervención coronaria percutánea en estos pacientes y es un gran predictor de falla del stent. Por lo tanto, la modificación del calcio guiada por imágenes intracoronarias, es un paso importante en el tratamiento de esta enfermedad. La siguiente revisión describe el uso «paso a paso» de imágenes intracoronarias en la evaluación de la calcificación coronaria y en la selección de una técnica de modificación de calcio adecuada. Además, se describen las técnicas actuales de modificación de calcio disponibles, la evidencia para su uso, su mecanismo de acción y los resultados típicos que se observan en las imágenes intracoronarias.

Palabras clave: Calcificación coronaria. Modificación de placa calcificada. Aterectomía. Litoplastia. Tomografía coherencia óptica. Ecografía intravascular.

ABSTRACT

Calcified coronary artery disease poses a number of challenges to the interventional cardiologist when performing percutaneous coronary interventions, and patients with calcified coronary artery disease continue to have poorer outcomes at both the short and the long-term follow up. Stent underexpansion is the most feared outcome when performing percutaneous coronary interventions in these patients and is a strong predictor of stent failure. Therefore, intracoronary imaging to guide calcium modification is an important step in the treatment of this disease. The following review outlines a stepwise approach using intracoronary imaging in the assessment of coronary calcification, and in the selection of the appropriate calcium modification tool. Additionally, we describe current calcium modification techniques available, the evidence behind their use, their mechanism of action, and the typical results seen on intracoronary imaging.

Keywords: Coronary calcium. Calcium modification. Atherectomy. Lithotripsy. Optical coherence tomography. Intravascular ultrasound.

Abreviaturas AR: aterectomía rotacional. AO: aterectomía orbital. EC: enfermedad coronaria. ICP: intervención coronaria percutánea. IIV: imagen intravascular. IVUS: ecocardiografía intravascular. LIV: litotripsia intravascular. OCT: tomografía de coherencia óptica.

INTRODUCCIÓN

La estenosis coronaria calcificada es un hallazgo relativamente frecuente en el 30% de las lesiones programadas para intervención coronaria percutánea (ICP)1. La ateroesclerosis calcificada plantea una serie de dificultades durante la ICP, sobre todo la infraexpansión del stent, un potente predictor del fracaso del stent (trombosis y reestenosis)2-4. No sorprenden, pues, los resultados clínicos que se obtienen tras una ICP para tratar la enfermedad calcificada entre moderada y grave comparada con placas ateroescleróticas sin calcio1. En la actualidad, se dispone en una serie de técnicas para modificar la placa de calcio, aunque pocas comparativas directas entre ellas, lo cual complica la elección del dispositivo que se debe emplear. Entender la morfología del calcio puede contribuir a la adecuada selección del dispositivo o la técnica que mejor funcionan bajo guiado mediante imágenes intravasculares (IIV). En esta revisión, se ofrece una descripción de la valoración del calcio coronario empleando IIV, se propone el algoritmo de modificación del calcio simplificado que usamos en nuestro centro y se analiza el mecanismo de acción y la evidencia científica que avala el uso de cada una de estas técnicas.

Fisiopatología e implicaciones pronósticas del calcio coronario

La fisiopatología de la ateroesclerosis está bien documentada y empieza con lesiones vasculares y acumulación de lipoproteínas de baja densidad que atraviesan cambios oxidativos que resultan en la liberación de citocinas proinflamatorias. Estas atraen monocitos que migran hacia la íntima, se convierten en macrófagos y, por último, en células espumosas5. El subsiguiente reclutamiento de células musculares lisas de la media produce una matriz extracelular que provoca engrosamiento intimal y avance de la placa. Con el paso del tiempo y en presencia de factores de riesgo como la edad, el sexo masculino, la raza caucásica, la hipertensión, la hiperlipemia, la diabetes y la insuficiencia renal crónica, puede sobrevenir la calcificación de las placas ateroescleróticas cuya patogénesis tiene mucho en común con la osteogénesis1,5-8. Se piensa que la transformación de las células musculares lisas en un fenotipo osteoblástico es el factor de inicio motivado por exposición a la proteína morfogenética ósea 2 (BMP 2) que producen las células endoteliales cuando se ven expuestas a estresores tales como hipoxia, presión alta, flujo turbulento e inflamación9. El resultado es la pérdida de expresión de los marcadores específicos del músculo liso vascular y la expresión de genes que suelen encontrarse en los osteoblastos10. Otras vías también tienen un papel, por ejemplo, la apoptosis de células musculares lisas vasculares y la formación de vesículas de matriz calcificadas por los macrófagos6. Los primeros resultados son la deposición de microcalcificaciones que terminan por fusionarse en depósitos de calcio más grandes que adoptan una apariencia de «calcificaciones irregulares» en las IIV. El avance de estas calcificaciones resulta en placas o láminas de calcio que pueden llegar a extenderse por múltiples cuadrantes del vaso, endureciéndolo y alterando su distensibilidad11. La calcificación nodular es un importante subtipo morfológico que penetra en la luz del vaso y se forma cuando se rompen las placas de calcio6. En el pronóstico, la presencia de ateroesclerosis calcificada se vincula a peores resultados cardiovasculares12,13. Una calcificación irregular inicial representa un periodo inestable en la evolución de la enfermedad coronaria (EC) calcificada y estas lesiones suelen asociarse a rotura de la placa y al síndrome coronario agudo6,14. En cambio, las lesiones con mayor porcentaje de volumen de placa calcificada según la angiotomografía computarizada son más estables y suelen presentar menos eventos cardiovasculares agudos, pero más síndromes coronarios agudos y enfermedad multivaso6,15.

Intervención coronaria percutánea para el tratamiento de la ateroesclerosis calcificada

Las estenosis calcificadas se dan en hasta el 30% de los pacientes aptos para ICP1. La subsiguiente reducción de la distensibilidad coronaria plantea una serie de dificultades en la intervención. Una inadecuada dilatación de la lesión puede resultar en la infraexpansión del stent16, uno de los predictores más importantes de su fracaso2-4. Otras dificultades son el mayor riesgo de disección y perforación, dificultad a la hora de pasar el equipo distalmente, la afectación del polímero del stent, una cinética de liberación del fármaco alterada y, potencialmente, la deformación o pérdida del stent1,17,18. Además, los pacientes con calcificación coronaria son menos propensos a recibir revascularizaciones completas y suelen presentar resultados adversos tras una ICP. En un análisis conjunto de los estudios HORIZONS-AMI y ACUITY, la presencia de calcificación moderada o grave (valorada angiográficamente) se asoció a peores resultados al año para todos los objetivos incluida la muerte, la mortalidad cardiovascular, el infarto de miocardio y el índice total de eventos cardiovasculares adversos mayores1. Al cabo de 1 año, el riesgo de trombosis del stent aumentó en un 62% y el de revascularización de la lesión diana (RLD) en un 44% en lesiones calcificadas frente a no calcificadas. Estos hallazgos se han podido replicar en otros estudios en seguimientos a corto y largo plazo1,7,19-21. En un reciente análisis del estudio SYNTAXES, las lesiones extensamente calcificadas se asociaron a un índice de mortalidad por cualquier causa más alto al cabo de 10 años con independencia del tipo de revascularización empleada (hazard ratio, 1,79; intervalo de confianza del 95%, 1,49-2,16; p < 0,001)21. Optimizar los resultados de la ICP tiene una importancia capital y preparar la placa modificando el calcio es un paso importante en este proceso.

Técnicas de imagen para la detección del calcio

Detectar la presencia de calcio coronario previo a la ICP es importante para poder planificar la intervención pudiéndose emplear una serie de técnicas imágenes como las que se muestran en la tabla 1.14,15,22-28


Tabla 1. Resumen de las técnicas de imagen disponibles para la detección del calcio coronario

Técnica de imágenes Cuantificación Sensibilidad Especificidad Ventajas Desventajas
Tomografía computarizada14,15,22,23


  • Puntuación de calcio en las imágenes sin contraste
  • Porcentaje de placa calcificada
++++ ++++
  • No invasiva
  • La puntuación de calcio proporciona información pronóstica
  • Resalta la presencia de calcio previo a realizar la intervención invasiva
  • Proporciona información sobre la morfología y composición de la placa (software específico disponible)
  • El porcentaje de placa calcificada es un predictor de eventos en el futuro
  • El Artefacto de blooming puede sobrevalorar el grado de calcificación
  • El arco circunferencial resulta difícil de valorar
  • Exposición a la radiación
  • Uso de contraste
  • No permite el guiado intraoperatorio
Coronariografía23,24,25


  • Leve: no visible
  • Moderada: las radiopacidades solo se aprecian con la movilidad de cardiaca
  • Grave: las radiopacidades se observan sin movilidad cardiaca antes de la inyección de contraste con afectación de ambos lados de la pared arterial (apariencia de “vías de tranvía”)
++
+++ en presencia de calcificación grave
+++
  • Permite valorar la complejidad anatómica, la tortuosidad de los vasos y la angulación de las ramas laterales
  • Invasiva
  • No proporciona información sobre la morfología del calcio (grosor, arco circunferencial)
OCT25,26,27


  • Grosor del calcio
  • Arco circunferencial del calcio
  • Longitud del calcio
++++ ++++
  • Alta resolución, de 10 a 20 µm
  • Valoración detallada de la morfología del calcio
    • Distribución/arco
    • Profundidad
    • Volumen
    • Longitud
    • Presencia de nódulos de calcio
  • Guiado durante la intervención
    • Zonas de anclaje
    • Dimensiones del vaso
    • Longitud de la lesión
    • Longitud del stent
    • Guiar la optimización del stent
    • Valorar la expansión del stent
    • Identificar las complicaciones (disección, infraexpansión, mala aposición y distorsión del stent)
  • Corregistro con angiografía disponible
  • Invasiva
  • Requiere un entorno sin sangre para la obtención de imágenes
  • Se requiere contraste para el aclaramiento de sangre
  • Valoración limitada de lesiones ostiales
  • Dificultad a la hora de avanzar el catéter distalmente en vasos tortuosos
IVUS25,27,28


  • Arco de calcio
  • Longitud del calcio
++++ ++++
  • Resolución moderada-alta de 100 a 150 µm (IVUS de alta resolución de 20 a 30 µm)
  • Alta profundidad de penetración en la pared vascular no calcificada ~10 mm
  • Requisitos de las imágenes no específicos
  • Permite valorar las lesiones ostiales
  • Valoración detallada de la morfología del calcio
    • Distribución/arco
    • Longitud
    • Presencia de nódulos de calcio
  • Guiado durante la intervención
    • Zonas de anclaje
    • Dimensiones del vaso
    • Longitud de la lesión
    • Longitud del stent
    • Guiar la optimización del stent
    • Valorar la expansión del stent
    • Identificar las complicaciones (disección, infraexpansión, mala aposición y distorsión del stent)
  • Corregistro con angiografía disponible
  • Invasiva
  • Sombra acústica en la calcificación grave
  • El grosor de la placa de calcio resulta difícil de valorar
    • Uso de marcadores indirectos del grosor (reverberaciones)

IVUS: ecocardiografía intravascular; OCT: tomografía de coherencia óptica.


Técnicas de imagen no invasivas para el tratamiento de la calcificación coronaria

La angiotomografía computarizada es altamente sensible y específica para detectar placas de calcio, además de tratarse de una técnica no invasiva. También es capaz de determinar la morfología de la placa y el volumen porcentual de placa calcificada con significación pronóstica15. Su utilidad durante la planificación de la intervención adquiere mayor importancia durante la planificación de oclusiones coronarias totales crónicas, no tanto para guiar la estrategia interoperatoria.

Técnicas de imagen invasivas para el tratamiento de la calcificación coronaria

Hace tiempo que se sabe que la coronariografía invasiva tiene una sensibilidad baja pero una especificidad alta para la detección del calcio coronario. Comparada con la ecocardiografía intravascular (IVUS), su sensibilidad general es del ~ 48%, aunque puede subir hasta > 85% en presencia de calcificación grave (4 cuadrantes)24,25. En cualquier caso, el arco ha de superar los 100° en las IIV para poder detectar la placa de calcio en la angiografía, lo cual pone de manifiesto el potencial que tiene el calcio de pasar desapercibido cuando la ICP está guiada solo por angiografía25. Esta normalmente clasifica la calcificación como nula/leve, moderada o grave (tabla 1). Aunque la angiografía proporciona información valiosa para guiar la intervención sobre la tortuosidad del vaso, la angulación de las bifurcaciones, etc., sus limitaciones también están bien documentadas y los estudios han demostrado consistentemente peores resultados cuando la ICP está guiada por angiografía en lugar de por IIV29-31.

Las IIV satisfacen muchas de las carencias que presentan otras técnicas de imagen. Tanto la tomografía de coherencia óptica (OCT) como la IVUS son más sensibles a la detección del calcio que la coronariografía25. Además, ambas técnicas ofrecen información adicional para guiar y optimizar la intervención (tabla 1)27. El corregistro con la angiografía está disponible para ambas técnicas y puede reducir la curva de aprendizaje significativamente32. Aunque las ventajas que tiene la IIV sobre la angiografía han sido objeto de varios estudios, todavía no se ha publicado ningún estudio no aleatorizado que analice específicamente sus posibles beneficios en el tratamiento de la EC calcificada. No obstante, ante la complejidad de estas lesiones, parece razonable llevar a cabo la ICP guiada por IIV.

Ecocardiografía intravascular

La IVUS tiene una sensibilidad y especificidad altas (del 86,7 y 93,3%, respectivamente frente a las muestras histológicas) para la detección de calcificaciones densas, aunque es menos sensible para detectar microcalcificaciones33 y en presencia de placas fibróticas superpuestas34. El calcio refleja el ultrasonido como una señal hiperecoica brillante con una sombra posterior significativa que suele impedir que se pueda valorar el grosor de la placa de calcio (figura 1)35. Se pueden emplear marcadores indirectos del grosor de calcio tales como la presencia de reverberaciones posteriores (asociadas a placas más finas de calcio < 0,5 mm), si bien la presencia de una sombra significativa sugiere una calcificación más gruesa (> 1 mm)25. Recientemente, un sistema de puntuación específico mediante IVUS ha resultado útil para predecir la infraexpansión del stent empleando para ello 4 criterios: un arco de calcio > 270° para una longitud de ≥ 5 mm, la presencia de un arco de calcio de 360°, la presencia de nódulos calcificados y un diámetro del vaso adyacente < 3,5 mm. Una puntuación ≥ 2 sugiere que debe acometerse la modificación del calcio, razón por la cual los operadores deberían intentar medir cada uno de estos parámetros mediante pullbacks de IVUS36.


Figure 1. Morfología del calcio y mediciones mediante el empleo de imágenes intracoronarias. A: calcificación concéntrica en una tomografía de coherencia óptica (OCT); arco de calcio de 264°, profundidad de 0,68 mm y longitud de 11 mm – características de riesgo alto en la OCT para la infraexpansión del stent; se aconseja preparación de la placa. B: calcificación concéntrica; arco de calcio de 281° y profundidad de 0,8 mm. Detección automática del calcio empleando el software Ultreon; grados de calcio detectados definidos por el arco naranja que rodea la imagen de la OCT. C: calcio excéntrico en la OCT; arco de calcio < 180°. Obsérvese que los bordes bien definidos del calcio permiten poder valorar la profundidad de este (1,2 mm). D: nódulo calcificado en la OCT. Significativa sombra posterior provocada por el nódulo que evita la valoración de su borde posterior. E: calcificación concéntrica en la IVUS con un arco de calcio de 250° y una longitud de 9,8 mm. Tanto la sombra posterior como la falta de reverberaciones sugieren una placa gruesa de calcio (~1 mm). Estas características representan un riesgo alto de infraexpansión del stent. F: calcificación concéntrica en la ecocardiografía intravascular (IVUS) con un arco de calcio de 360°. G: calcificación excéntrica en la IVUS con un arco de calcio < 180°. Sombra acústica posterior significativa (asterisco azul). H: nódulo calcificado en la IVUS protruyendo hacia el interior de la luz y proyectando una significativa sombra acústica posterior (asterisco azul). El asterisco amarillo (en todas las imágenes OCT) denota el artefacto de la guía.


Tomografía de coherencia óptica

Aunque mucho más sensible que la angiografía, la OCT es menos sensible que la IVUS en la detección del calcio coronario. Wang et al. descubrieron que el ~ 6% de las lesiones con calcio detectable mediante IVUS no se veían en la OCT, lo cual se atribuía a la presencia de una placa fibrótica superpuesta25. En la OCT, el calcio se muestra como una región de baja intensidad de señal con bordes bien definidos que permiten valorar la profundidad del calcio26. Fujino et al. demostraron que un arco de calcio > 180°, una profundidad de > 0,5 mm y una longitud de > 5 mm en la OCT se asociaban a mayor riesgo de infraexpansión del stent, razón por la que -al igual que con la IVUS- los operadores deberían analizar cada uno de estos parámetros37. Recientemente ha aparecido un software de inteligencia artificial (Ultreon OCT system, Abbott, Estados Unidos) que identifica automáticamente el arco y profundidad del calcio y la lámina elástica externa para el dimensionamiento del vaso, lo cual ayuda a simplificar el análisis (figura 1).

En términos prácticos, podría resultar útil valorar el grado de calcificación coronaria en las IIV teniendo en cuenta el arco, profundidad y longitud del calcio, así como si es superficial o profundo, tal y como se muestra en la figura 1. Teniendo en cuenta el arco circunferencial, el calcio coronario se puede dividir en 3 subtipos morfológicos (figura 1): excéntrico, que se extiende por 2 o menos cuadrantes con un arco < 180°; concéntrico, con un arco > 180°, y calcificación nodular, que se presenta como una protrusión eruptiva en el interior de la luz. El calcio también se puede subdividir en superficial (localizado a < 50% de profundidad de la placa más el grosor de la media) o profundo (localizado a > 50% de profundidad de la placa más el grosor de la media)28. La longitud del calcio se debe medir en proyecciones longitudinales tanto en la IVUS como en la OCT.

Modificación de la placa calcificada

Aunque no hay ensayos clínicos que comparen las diferentes técnicas de modificación de la placa empleadas en las diferentes morfologías de calcio, el consenso sugiere que los tratamientos basados en balones son efectivos en el tratamiento de la calcificación excéntrica, que tiene una longitud corta. Aunque los tratamientos ablativos y basados en la litotripsia son más útiles para tratar la calcificación concéntrica o las lesiones calcificadas largas, la litotripsia es especialmente útil para tratar depósitos de calcio más profundos. La calcificación nodular plantea el mayor desafío de todos; no obstante, son muchos los que abogan por el uso de técnicas ablativas y datos publicados recientemente sugieren que la litotripsia podría tener un papel importante38. Las lesiones infranqueables y no dilatables pueden tratarse con la aterectomía rotacional (AR) o mediante angioplastia coronaria con láser excímer (ELCA). Aunque reconocemos la escasez de datos y la falta de ensayos comparativos directos entre las diferentes técnicas disponibles, hemos intentado resumir a título orientativo tanto esta práctica clínica como la de nuestro propio centro en un algoritmo simplificado de modificación del calcio (figura 2). La tabla 2 resume el mecanismo de acción y las especificaciones de estas técnicas. Los resultados esperados tras la modificación del calcio se muestran en la figura 3.


Figure 2. Algoritmo de modificación del calcio. Se aconseja la obtención de imágenes intravasculares (IIV) para valorar la lesión antes de modificar la placa. Las lesiones infranqueables, con frecuencia, requieren el uso de la aterectomía rotacional o de la angioplastia coronaria con láser excímer (ELCA). Las lesiones franqueables con calcificación excéntrica sin características de alto riesgo para la infraexpansión del stent se pueden tratar con balones no distensibles, de tallado o scoring balloons. La calcificación concéntrica o el calcio con características de alto riesgo para la infraexpansión del stent se pueden tratar mediante técnicas de aterectomía o litotripsia intravascular (LIV). Aunque el calcio nodular puede modificarse empleando técnicas de aterectomía, cada vez se tienen más evidencias de que la LIV también puede ser efectiva. La posmodificación de la placa en las IIV es clave para valorar la modificación de la placa adecuadamente. Ca: calcio.



Tabla 2. Herramientas de modificación del calcio: descripción, mecanismo de acción y especificaciones

Balones de tallados Scoring balloons Balones no distensibles (NC) de alta presión Aterectomía rotacional Aterectomía orbital LÁSER excímer Litotripsia
Descripción de la tecnología Plataforma de balón con una serie de microcuchillas Varias guías de nitinol envueltas en un balón semidistensible o no distensible Balón no distensible de doble capa Fresa recubierta de diamante capaz de realizar una aterectomía en un movimiento hacia delante Corona recubierta de diamante montada excéntricamente capaz de realizar una aterectomía en un movimiento hacia delante y hacia atrás Sistema concéntrico o excéntrico de fibras láser Emplea una mezcla de gases raro y halógeno que generan pulsos cortos de alta intensidad y luz UV de longitud de onda corta Serie de emisores encerrados dentro de un sistema de liberación con balón
Mecanismo de acción Incisiones controladas del calcio Incisiones controladas del calcio Dilatación con balón de muy alta presión con una presión máxima de inflado de 35 atm (a menudo dilatado a ~50 atm) La rotación de la fresa a alta velocidad (140-160.000 rpm) resulta en una aterectomía diferencial del tejido fibrocalcificado Efecto adicional derivado de la vibración de la fresa (+) La fuerza centrífuga hace que la corona orbite a altas velocidades (80 o 120.000 rpm) lo cual permite el lijado del calcio Efecto adicional derivado de la vibración de la corona (+++) Rompe la placa empleando 3 mecanismos Fotoquímico: rompe las uniones de carbón entre moléculas Fototérmico: produce energía térmica y burbujas de vapor Fotomecánico: rompe la placa por la expansión de las burbujas de vapor La energía lumínica (fluencia) empleada oscila entre los 30 y 80 ml/mm2 La tasa de repetición de los pulsos se sitúa entre los 25 y 80 Hz Los emisores producen chispas eléctricas que a su vez crean una burbuja de vapor que expande y propaga una onda acústica por la pared vascular Genera fuerzas compresivas y descompresivas ante la presencia de la placa de calcio provocando la rotura del mismo
Tamaños disponibles Una serie de marcas disponibles en tamaños que van de 2,0 a 4,0 mm Una serie de marcas disponibles en tamaños que van de 1,47 a 4,0 mm Balones de 1,5 a 4,5 mm Fresa de 1,25, 1,5, 1,75, 2,0, 2,15, 2,25, 2,38 y 2,5 mm Corona de 1,25 mm 0,9, 1,4, 1,7 y 2,0 mm Diámetros de 2,5, 3,0, 3,5 y 4,0 mm Todos los tamaños son de 12 mm de largo
Compatibilidad con el catéter guía 6 Fr Los tamaños de algunos balones son compatibles con sistemas de 5 y 6 Fr 6 Fr 6 Fr; 1,25 y 1,5 mm
7 Fr; 1,75 mm
8 Fr; 2,0 y 2,15 mm
9 Fr; 2,25 y 2,38 mm
10 Fr; 2,50 mm
6 Fr 6 Fr: 0,9 y 1,4 mm
7 Fr: 1,7 mm
8 Fr: 2,0 mm
6 Fr
Compatibilidad de la guía Guías convencionales de 0,014 pulgadas Guías convencionales de 0,014 pulgadas Guías convencionales de 0,014 pulgadas Se requiere una guía especializada de 0,009 o 0,014 pulgadas Se requiere una guía especializada Viper de 0,012 o 0,014 pulgadas Guías convencionales de 0,014 pulgadas Guías convencionales de 0,014 pulgadas
Otras advertencias Balón 1:1: dimensionamiento del vaso
Rotar el balón seguido de inflados repetidos puede aumentar el número de incisiones
Balón 1:1: dimensionamiento del vaso Balón 1:1: dimensionamiento del vaso Ratio fresa-arteria de 0,5 a 0,6
Lubricante disponible pero no obligatorio y contraindicado en pacientes alérgicos al huevo y la soja
Se requiere un lubricante específico que está contraindicado en pacientes alérgicos al huevo y la soja Ratio catéter-arteria de 0,5 a 0,6
Requiere de la infusión continua de una solución salina a través del catéter guía
La infusión de contraste aumenta la efectividad, pero también el riesgo de daños térmicos
Balón 1:1: dimensionamiento del vaso
Preparado riguroso del balón para retirar todo el air
Podría hacer falta volver a retirar el aire mientras se esté usando
Ventajas Fácil de usar
Compatible con guías convencionales
Fácil de usar
Compatible con guías convencionales
Fácil de usar
Compatible con guías convencionales
Útil en lesiones no dilatables
Podría ser más útil que otras tecnologías para el tratamiento del calcio nodular
Útil en lesiones no dilatables
Podría ser más útil que otras tecnologías para el tratamiento del calcio nodular
Permite la ablación tanto hacia delante como hacia atrás
Genera partículas más pequeñas que la aterectomía rotacional
Fácil de usar
Compatible con guías convencionales
Fácil de usar
Compatible con guías convencionales
Modifica la calcificación profunda y superficial
No genera material particulado razón por la cual el riesgo de flujo lento o ausencia de flujo es menor
Desventajas Podría no bastar como monoterapia
Aparatoso
Podría no bastar como monoterapia
Aparatoso
Aparatoso Se requiere una guía especializada
El sesgo de la guía puede resultar en una aterectomía diferencial
Ablación solo en un movimiento hacia delante
No permite mantener la guía en la rama lateral durante la aterectomía
Genera partículas más grandes que la aterectomía rotacional
La embolización distal puede resultar en un flujo lento o en la ausencia de flujo
Se requiere una guía especializada
Requiere de la infusión de lubricación especializada
No permite mantener la guía en la rama lateral durante la aterectomía,
La embolización distal puede resultar en un flujo lento o en la ausencia de flujo
Tiempo de preparación
Se necesita protección adicional UV
Aparatoso para franquear lesiones
80 pulsos por catéter podrían requerir el uso de > 1 catéter para el tratamiento de lesiones largas
Potenciales complicaciones Perforación
Disección
Flujo lento/ausencia de flujo
Perforación
Disección
Flujo lento/ausencia de flujo
Perforación
Disección
Flujo lento/ausencia de flujo
Perforación
Disección
Atrapamiento de la fresa
Fractura de la guía
Flujo lento/ausencia de flujo
Bloqueo aurículoventricular transitorio
Perforación
Disección
Atrapamiento de la corona
Flujo lento/ausencia de flujo
Perforación
Disección
Lesión térmica
Perforación
Disección

Fr: french; Hz: hercios; NC: no distensible; rpm: revoluciones por minuto; UV: ultravioleta.


Abordaje terapéutico para la calcificación excéntrica

Tecnologías especializadas basadas en balones

Las tecnologías especializadas basadas en balones se suelen emplear en calcificaciones excéntricas, aunque también resultan útiles en calcificaciones concéntricas si se emplean con otras técnicas. El balón de tallados incorpora una serie de microcuchillas montadas sobre un balón. Los scoring balloons, por su parte, incorporan un balón semidistensible alrededor del cual se envuelven varias guías de nitinol. Ambos realizan incisiones en el calcio que facilitan la dilatación vascular. La ventaja de estas tecnologías es que se anclan al calcio, no resbalan tanto (el fenómeno llamado «pepita de sandía») y por tanto evitan disecciones en áreas adyacentes. Aunque en ocasiones se emplean indistintamente, un estudio de Matsukawa et al. que empleó IIV confirmó mejor modificación del calcio y mayor ganancia luminal con balones de tallados que con scoring balloons39. Sin embargo, en lo que respecta a la calcificación grave, los balones de tallados tienen índices más bajos de éxito operatorio que la AR40. Combinar balones de tallados con otras tecnologías podría resultar útil. Estudios observacionales demuestran una mayor ganancia luminal con balones de tallados tras una AR que solo con balones convencionales o solo AR41,42.

Los balones de muy alta presión son efectivos para romper el calcio tanto de calcificaciones excéntricas como concéntricas. No suelen ser la primera opción de tratamiento y suelen emplea rse en lesiones no dilatables. Se trata de balones no distensibles de doble capa con una presión máxima de inflado de ~ 35 atm. No obstante, en la práctica suelen dilatarse a ~ 50 atm. En una serie retrospectiva de 326 lesiones consecutivas no dilatables, Secco et al. confirmaron el éxito angiográfico en > 90% de las lesiones en las que se usaron balones de alta presión OPN (OPN NC; SIS Medical AG, Suiza)43. Las lesiones calcificadas con arcos de calcio > 270° solían necesitar presiones > 40 atm. Más recientemente, el estudio ISAR-CALC aleatorizó lesiones con estenosis residuales > 30% tras el uso de balones estándar a recibir scoring balloons o balones de muy alta presión44. No se hallaron diferencias en la OCT que definieran el índice de expansión del stent entre grupos (0,72 frente a 0,68; p = 0,22) ni en el éxito angiográfico, de la intervención o de la estrategia. No obstante, los pacientes del grupo con balones de muy alta presión necesitaron menos dilataciones nuevas con balones no distensibles previas al implante de stent. También tenían diámetros luminales mínimos más grandes según valoración angiográfica y menos estenosis residual que los pacientes de la cohorte con scoring balloons. En consecuencia, los balones de muy alta presión tienen un papel importante en el tratamiento de lesiones no dilatables pero sí franqueables.

Calcificación concéntrica y nodular

Litotripsia

La litotripsia intravascular (LIV) (SHOCKWAVE Medical inc, Estados Unidos) es una técnica que se ha presentado recientemente basada en el uso de energía acústica. Incorpora un sistema de liberación con balón con una serie de emisores que generan chispas eléctricas cortas que generan a su vez una burbuja de vapor en el medio líquido del interior del balón que se dilata a 4 atm. Dicha burbuja se expande, creando una onda de presión acústica que se propaga por la pared vascular y provocan fuerzas compresivas y descompresivas ante la presencia de calcio, el cual rompen45. Cada pulso corto libera el equivalente a ~ 50 atm de presión. En la actualidad, estudios no aleatorizados han confirmado la fisurización del calcio superficial y profundo en las IIV (figura 3). Un análisis conjunto de series de estudios DISRUPT CAD ha confirmado que la intervención es un éxito (estenosis residual angiográfica ≤ 30%) en > 90% de las lesiones46. Aunque hasta la fecha, la LIV se ha empleado sobre todo para tratar el calcio concéntrico, el análisis de calcificaciones definidas angiográficamente como excéntricas o concéntricas sugiere un éxito similar en estas 2 morfologías del calcio47. Además, datos publicados recientemente no sugieren que haya diferencias en el área mínima del stent en la OCT cuando la LIV se emplea para tratar calcificaciones excéntricas, concéntricas y el calcio nodular38. Aunque todavía es una indicación fuera de ficha técnica, ya se han descrito varios casos sobre el uso de la LIV para tratar la infraexpansión del stent por calcificación grave y neoateroesclerosis calcificada48-51. El uso de la LIV en un stent recién desplegado, aunque infraexpandido, todavía no se ha descrito de forma extensa y preocupa teóricamente la posibilidad de daños al polímero del stent. Hasta la fecha, nuestra práctica ha sido emplear la LIV predominantemente en calcificaciones concéntricas, si bien estamos a la espera de nuevos datos. La figura 4 muestra un caso de modificación de la placa mediante una LIV guiada por OCT.


Figure 3. Morfologías de calcio y resultados de las diferentes técnicas de modificación en las imágenes intravasculares. A: discretas incisiones en la placa de calcio y rotura tras el uso de un balón de tallado (asterisco amarillo). B, C: roturas de calcio tras litotripsia intravascular en tomografía de coherencia óptica y ecocardiografía intravascular (IVUS) (asterisco azul). Adviértase cómo se ven las reverberaciones en los puntos de rotura (asterisco azul) en la IVUS ahora que las ondas acústicas pueden atravesar los puntos de rotura. D: resultados de modificación del calcio con aterectomía rotacional en 1 lesión infranqueable. Puede observarse una apariencia “hueca” con ensanchamiento luminal y forma de medialuna en algunas zonas (flecha azul). E: resultados of modificación del calcio tras aterectomía orbital. La forma de medialuna de la corona de la aterectomía orbital se aprecia en las flechas amarillas.



Figure 4. Ejemplo de caso que confirma la modificación del calcio tras guiado por litotripsia intravascular (LIV) con imágenes corregistradas por tomografía de coherencia óptica (OCT) empleando el software Ultreon. A: estenosis fuertemente calcificada en descendente anterior con calcio visible en la fluoroscopia (recuadro).B: la OCT confirma la presencia de calcificación concéntrica; el software Ultreon identifica automáticamente un arco de calcio de 285º, una profundidad de 0,95 mm y una longitud de 18 mm. Estos parámetros sugieren un riesgo alto de infraexpansión del stent. C: zonas de anclaje proximal y distal y longitud del stent requerido. La distancia que existe entre la lámina elástica externa de la zona de anclaje distal y la lámina elástica externa (líneas blancas punteadas detectadas automáticamente por el software Ultreon) mide 3,16 mm mientras que, proximalmente, no se puede ver la lámina elástica externa y el diámetro luminal es 2,62 mm. La longitud predicha del stent necesario es de 45 mm. D: balón de LIV de 3,0 x 12 mm (dimensionamiento 1:1). Liberación de 60 pulsos a lo largo y ancho de la lesión calcificada. E, F: rotura extensa del calcio en la OCT tras LIV (flechas blancas). También se observa 1 disección (asterisco blanco). G: implante de 1 stent farmacoactivo de 3,0 x 48 mm según dimensionamiento mediante OCT. Optimizado con un balón no distensible de 3,0 x 12 mm. F: OCT final; óptima expansión del stent (> 90%) sin mala aposición ni complicaciones (por ejemplo, disecciones) en las zonas de anclaje proximal y distal.


Aterectomía rotacional

La AR (Rotablator, Boston Scientific, Estados Unidos) incorpora una fresa con punta de diamante que rota a 140-180.000 rpm que realiza la ablación diferencial del tejido calcificado sin alterar los tejidos elásticos sanos. La ablación se realiza en un movimiento hacia delante. Se requiere una guía especializada (RotaWire Floppy o RotaWire Extra Support, Boston Scientific, Estados Unidos) y una fresa que no supere más de 0,5-0,6 veces el tamaño del vaso. Antes, se abogaba por la infusión de nitroglicerina, verapamilo o heparina para mitigar los efectos de la embolización del material trombótico y por insertar una guía para la estimulación temporal, o por la infusión de aminofilina para combatir la bradicardia sobre todo durante la AR de la coronaria derecha. No obstante, los cambios en las técnicas de AR han contribuido a reducir las complicaciones. La reducción agresiva del volumen de placa que permite la AR se ha sustituido por ciclos más cortos (de 10 y 15 segundos), movimientos de picoteo con la fresa, tamaños de fresa más pequeños y periodos de descanso para eliminar las partículas embolizadas. En ocasiones, en las IIV, el raspado y alisado del calcio adoptan forma de medialuna desde el lugar desde donde se realizó la ablación con la fresa (figura 3).

El estudio ROTAXUS aleatorizó a 240 pacientes con EC calcificada para recibir AR o tratamiento convencional previo al implante de un stent farmacoactivo52. Tanto el éxito de la intervención como la ganancia luminal (1,56 frente a 1,44 mm, p < 0,01) fueron mayores en el grupo AR durante la intervención índice. Sin embargo, se observó una mayor pérdida luminal tardía en el grupo AR a los 9 meses (0,44 frente a 0,31 mm, p = 0,04). Además, tras 2 años de seguimiento no se observaron diferencias entre los distintos grupos respecto a los eventos cardiovascular adversos graves, el infarto de miocardio, la revascularización de la lesión diana o la revascularización del vaso diana (p > 0,05 para todas las comparativas)53. El estudio PREPARE-CALC analizó la AR y la comparó con los balones modificados (de tallado o scoring balloons) en el tratamiento de la enfermedad calcificada grave. Similar a lo descrito en el estudio ROTAXUS, la estrategia tuvo más éxito en el grupo AR que en el de balones modificados (98 frente al 81%, p = 0,0001) sobre todo por la mayor capacidad de cruce del grupo con balones modificados (el 10% del grupo con balones modificados)40. No obstante, este mayor éxito en la estrategia del grupo AR no se tradujo en diferencias en los resultados clínicos ni angiográficos a los 9 meses40, lo cual se explicaría en parte porque la expansión final del stent según la OCT no varió entre los grupos (73,5 frente al 73,1% para balones modificados y AR, respectivamente; p = 0,85)54.

Cada vez se usan más combinaciones de técnicas adicionales para modificar el calcio coronario. Un estudio de 92 pacientes realizado por Tang et al. confirmó un mayor descenso del porcentaje de estenosis (del 54,5 al 36,1% frente al 55,7 al 46,9%, p < 0,001) acompañado de una mayor expansión del stent (71,7 frente al 54,5%) con la AR más un balón de tallado que con solo la AR41. Asimismo, Amemiya et al. observaron una mayor rotura de la placa de calcio y expansión del stent (78,9 frente al 66,7%, p < 0,01) en la OCT con el balón de tallado que con una angioplastia con balón tras la AR42. Además, se han descrito numerosos casos clínicos sobre el uso de LIV tras AR con un bueno efecto55,56. Serán necesarios estudios aleatorizados y observacionales más grandes que ayuden a determinar si estas (y otras) combinaciones dan mejores resultados a largo plazo. En términos prácticos y en nuestra propia práctica clínica, la AR va bien para tratar lesiones infranqueables no dilatables y calcificaciones concéntricas graves (figura 2) a menudo acompañada de otras técnicas.

Aterectomía orbital

La AO (DIAMONDBACK 360 orbital atherectomy system, Cardiovascular systems Inc., Estados Unidos) incorpora una corona recubierta de diamante que emplea la fuerza centrífuga para orbitar y provocar un lijado preferencial del calcio coronario, alejándose de zonas colindantes con tejido elástico sano. Precisa de una guía dedicada (ViperWire advance) y de la infusión de lubricante (ViperSlide both Cardiovascular systems Inc., Estados Unidos) durante la ablación. La corona de 1,25 mm orbita a 1 de las siguientes 2 configuraciones de velocidad (80 o 120.000 rpm), lo cual resulta en el ensanchamiento o estrechamiento del arco orbital. A diferencia de la AR, la AO puede realizar ablaciones moviéndose hacia delante y hacia atrás. Precisa también movimientos lentos (~ 1 mm/segundo). Los ciclos de la aterectomía deberían ser de ≤ 30 segundos con periodos de descanso para poder retirar el material trombótico. Las IIV realizadas tras una AO confirman el raspado y alisado del calcio, a menudo con un arco visible o forma de medialuna en el punto donde se realizó el lijado (figura 3). Los estudios no aleatorizados ORBIT I y II analizaron el perfil de seguridad y efectividad de la AO y confirmaron que redujo el porcentaje de estenosis por diámetro al ≤ 50% en el > 98% de las lesiones57,58. Hubo disecciones significativas en el 2,3% de los casos. No obstante, el índice de complicaciones tales como perforaciones, flujo lento y ausencia de flujo, fue < 1%58. Los 3 años de seguimiento del estudio ORBIT II revelaron una incidencia acumulada de eventos cardiovascular adversos graves y revascularización de la lesión diana del 23,5 y 7,8%, respectivamente59. El estudio prospectivo de un único grupo COAST analizó un sistema de AO modificado con una microcorona distal para mejorar la capacidad de penetración. Este sistema redujo el porcentaje de estenosis por diámetro al ≤ 50% en el > 99% de las lesiones60. En la actualidad, no se ha publicado ningún ensayo aleatorizado comparando la AO a ninguna otra forma de modificación del calcio. No obstante, un pequeño estudio de OCT sugirió que la modificación del calcio era más profunda con la AO que con la AR61 y un metanálisis de estudios observacionales no halló diferencias entre la AO y la AR en lo referente a complicaciones asociadas la intervención, ni tampoco en los eventos a los 30 días incluida la muerte, el infarto de miocardio y la revascularización del vaso diana62. No obstante, aunque hacen falta más datos, nuestra práctica clínica avala el uso de la AO en detrimento de la AR en vasos más grandes con calcificaciones concéntricas o nodulares. La figura 5 muestra un ejemplo de modificación de la placa mediante AO y la tabla 3 resume los datos de que disponemos en la actualidad para AO y AR.


Figure 5. Modificación del calcio por aterectomía orbital guiada por imágenes corregistradas mediante tomografía de coherencia óptica (OCT). A: estenosis fuertemente calificada en segmento medio de descendente anterior. B: OCT con hallazgos de calcificación circunferencial grave; arco de calcio ~270°, profundidad de 0,7 mm y longitud > 5 mm; valores sugestivos de alto riesgo de infraexpansión del stent según criterios OCT. Diámetros luminales de referencia distales y proximales de 2,5 y 3,25 mm, respectivamente con una longitud del stent predicha de 33 mm. C: aterectomía orbital (flecha amarilla) con el sistema de aterectomía orbital DIAMONDBACK 360 y 1 corona de 1,25 mm avanzada a 1 mm/s. El lijado/la aterectomía se llevaron a cabo en movimientos hacia delante y hacia atrás. Utilización del dynamic road mapping para guiar la intervención (abajo a la izquierda). D: apariencia lisa tras aterectomía orbital. La imagen confirma que el ‘casquete’ de calcio se ha reducido enormemente gracias al efecto de lijado logrado por la aterectomía orbital (AO). Se aprecia una forma de la medialuna como efecto de la rotación de la corona (flechas blancas). E: la angiografía realizada tras la AO confirma el descenso significativo del porcentaje de estenosis por diámetro. F: implante de 1 stent farmacoactivo de 2,5 x 36 mm con optimización proximal mediante la utilización de 1 balón no distensible de 3,5 x 10 mm (recuadro). G: las imágenes OCT corregistradas finales obtenidas tras la AO y el implante de stent confirman la correcta expansión y aposición del stent sin complicaciones.



Tabla 3. Resumen de los principales estudios prospectivos que analizaron los resultados obtenidos con las técnicas de AR y AO

Técnica Nombre del estudio Diseño Número de participantes Resultados de la intervención Resultados a corto y medio plazo Resultados a largo plazo
Aterectomía rotacional Estudio ROTAXUS52,53 Ensayo controlado aleatorizado 240
  • 120 AR
  • 120

Tratamiento estándar (TE)
Éxito de la estrategia
  • AR, 92,5% frente al TE, 83,3%, p = 0,03

Ganancia luminal aguda
  • AR, 1,56 mm frente al TE, 1,44, p < 0,01

Disección
  • AR, 3,3% frente al TE, 3,3%, p = 0,99

Perforación
  • AR, 1,7% frente al TE, 0,8%, p = 0,56

Flujo lento/ausencia de flujo
  • AR, 0% frente al TE, 0,8%, p = 0,32
Resultados a los 9 meses
PLT intrastent
  • AR, 0,44mm frente al TE, 0,31, p = 0,04

Mortalidad
  • AR, 5,0% frente al TE, 5,8%,p = 0,78,

IM
  • AR, 6,7% frente al TE, 5,8%,p = 0,79

RVD
  • AR, 16,7% frente al TE, 18,3%, p = 0,73

MACE
  • AR, 24,2% frente al TE, 28,3%, p = 0,46,

RLD
  • AR, 11,7% frente al TE, 12,5%, p = 0,84
Resultados a los 2 años
MACE
  • AR, 29,4% frente al TE, 34,3%, p = 0,47

Muerte
  • AR, 8,3% frente al TE, 7,4%, p = 1,00

Infarto de miocardio
  • AR, 8,3% frente al TE, 6,5%, p = 0,80

RLD
  • AR, 13,8% frente al TE, 16,7%, p = 0,58

RVD
  • AR, 19,3% frente al TE, 22,2%, p = 0,62
PREPARE-CALC40 Ensayo controlado aleatorizado 200
  • 100 AR
  • 100 BM
Éxito de la estrategia
  • AR, 98% frente al BM, 81%, p = 0,0001
Disección
  • AR, 3% frente al BM, 7%, p = 0,33
Perforación
  • AR, 4% frente al BM, 2%, p = 0,68
Flujo lento/ausencia de flujo
  • AR, 2% frente al BM, 0%, p = 0,49
Resultados a los 9 meses
PLT intrastent
  • AR, 0,22 frente al BM, 0,16mm, p = 0,21
Mortalidad
  • AR, 2% frente al BM, 2%, p = 1,00
RVD
  • AR, 3% frente al BM, 6%, p = 0,50
RLD
  • AR, 2% frente al BM, 7%, p = 0,17
Trombosis definitiva/probable del stent
  • AR, 0% frente al BM, 0%, p = 1,00
FVD
  • AR, 6% frente al BM, 8%, p = 0,78
Aterectomía orbital ORBIT I57 Ensayo prospectivo, no aleatorizado 50
  • Éxito del dispositivo, 98%,
  • Éxito de la intervención, 94%
  • Disección, 12%
  • Perforación, 2%
  • MACE intrahospitalarios, 4%
MACE
  • A los 30 días, 6%
  • A los 6 meses, 8%
ORBIT II58,59 Estudio prospectivo, multicéntrico y no aleatorizado 443
  • Éxito de la intervención, 88,9%
  • Éxito angiográfico, 91,4%
  • Disección grave, 2,3%
  • Perforación, 0,9%
  • Flujo lento/ausencia de flujo, 0,2%
  • MACE intrahospitalarios, 9,8%
MACE
  • A los 30 días, 10,4%
Resultados a los 3 años
  • MACE, 23,5%
  • Muerte cardiovascular, 6,7%
  • IM, 11,2%
  • RVD, 10,2%
  • RLD, 7,8%
COAST60 Estudio prospectivo, multicéntrico y de un único grupo 100
  • Éxito de la intervención, 85%
  • MACE intrahospitalarios, 14%
  • Disección, 2%
  • Perforación, 2%
  • Flujo lento/ausencia de flujo, 2%
MACE
  • A los 30 días, 15%
Resultados al año
  • MACE, 22,2%

AO: aterectomía orbital; AR: aterectomía rotacional; BM: balones modificados; IM: infarto de miocardio; ER: estenosis residual; MACE: eventos cardiovasculares adversos mayores; RLD: revascularización de la lesión diana; RVD: revascularización del vaso diana; TE: tratamiento estándar; TIMI: Thrombolysis in Myocardial Infarction.

Definiciones

  • Éxito de la estrategia: Despliegue del stent exitoso, ER intrastent < 20%, grado de flujo TIMI 3 sin cruzamiento ni fracaso del stent
  • Éxito del dispositivo: ER < 50% tras AO sin mal funcionamiento del dispositivo
  • Éxito angiográfico: despliegue del stent con una ER < 50%

ROTAXUS

  • MACE: IM, RVD y muerte cardiovascular

ORBIT I

  • Éxito de la intervención: ER intrastent < 20%
  • MACE: muerte cardiovascular, IM o RLD

ORBIT II

  • Éxito de la intervención: despliegue del stent con una ER < 50% ER sin MACE intrahospitalarios
  • MACE: IM, RVD y muerte cardiovascular

COAST

  • MACE: muerte cardiovascular, IM o RVD

Angioplastia coronaria con láser excímer

La angioplastia coronaria con láser excímer (ELCA) emplea una mezcla de gases raro y halógeno que genera pulsos breves de luz ultravioleta de alta intensidad y así romper la placa aterosclerótica a través de 3 mecanismos de acción: fotoquímico, rompiendo las uniones de carbón entre moléculas, fototérmico, mediante la producción de calor y burbujas de vapor que rompen las células y fotomecánico, a través de la expansión de burbujas de vapor que también rompen la placa de calcio. Tanto la fluencia (energía medida en mJ/mm2) como la frecuencia de pulso se pueden cambiar para aumentar su efectividad. Se recomienda la infusión constante de una solución salina para evitar la aparición de lesiones térmicas. Además, la longitud de onda corta (~308 nm) de luz ultravioleta reduce la profundidad de penetración para no dañar tejidos sanos. La evidencia de que disponemos del uso de la ELCA en el tratamiento de la EC calcificada es limitada. Un estudio multicéntico y prospectivo de 100 lesiones infranqueables/ no dilatables confirmó el éxito técnico del 92% de las lesiones63 si bien un estudio multicéntrico, también prospectivo, publicado recientemente confirmó el éxito en 126 lesiones infranqueables en el ~ 82% de los casos64. No obstante, la calcificación grave se asoció significativamente el fracaso de la ELCA. En cualquier caso, en un contexto de reestenosis intrastent, se observó más rotura de calcio en la OCT en el grupo tratado con ELCA que con tratamiento convencional65. Dada la falta de estudios a gran escala y teniendo en cuenta los datos disponibles hasta la fecha, a la ELCA se le asigna un papel relativamente nicho para el tratamiento de lesiones infranqueables, prefiriéndose el uso de la AR como terapia ablativa de primera línea ante esta circunstancia.

CONCLUSIONES

La EC calcificada sigue siendo un obstáculo para poder realizar, con éxito, una ICP. Además, la población envejecida sugiere que la proporción de pacientes con EC calcificada que necesitarán una ICP probablemente vaya en aumento. Su presencia se asocia no solo a peores resultados agudos sino también a más eventos adversos durante el seguimiento a largo plazo. La infraexpansión del stent es uno de los predictores más potentes del fracaso del stent y suele ocurrir en presencia de calcificación coronaria significativa. Identificar la presencia de calcio coronario es básico para poder planificar una ICP, y la IIV es una forma de lograrlo con mayor precisión. En la actualidad son muchas las tecnologías con diferentes mecanismos de acción disponibles para modificar el calcio coronario, aunque todavía nos faltan comparativas directas entre todas estas técnicas. En cualquier caso, proponemos el algoritmo simplificado para la modificación del calcio coronario basado en hallazgos en las IIV que usamos actualmente en nuestro centro. Futuros estudios deberán comparar estas técnicas para determinar cuáles son las mejores combinaciones para garantizar los mejores resultados en estos pacientes complejos.

FINANCIACIÓN

Ninguna.

CONTRIBUCIÓN DE LOS AUTORES

A. McInerney: idea, diseño y elaboración del manuscrito. J. Escaned: aportó las imágenes clínicas y participó en la fase revisión del manuscrito. N. Gonzalo: idea, diseño, elaboración y revisión crítica del manuscrito; también aportó imágenes clínicas.

CONFLICTO DE INTERESES

N. Gonzalo declara haber recibido honorarios como asesora y conferenciante de Abbott y Boston Scientific. Los demás autores no declaran ningún conflicto de intereses en relación a esta publicación.

BIBLIOGRAFÍA

1. Genereux P, Madhavan MV, Mintz GS, et al. Ischemic outcomes after coronary intervention of calcified vessels in acute coronary syndromes. Pooled analysis from the HORIZONS-AMI (Harmonizing Outcomes With Revascularization and Stents in Acute Myocardial Infarction) and ACUITY (Acute Catheterization and Urgent Intervention Triage Strategy) TRIALS. J Am Coll Cardiol. 2014;63:1845-1854.

2. Fujii K, Carlier SG, Mintz GS, et al. Stent underexpansion and residual reference segment stenosis are related to stent thrombosis after sirolimus-eluting stent implantation: an intravascular ultrasound study. J Am Coll Cardiol. 2005;45:995-998.

3. Hong MK, Mintz GS, Lee CW, et al. Intravascular ultrasound predictors of angiographic restenosis after sirolimus-eluting stent implantation. Eur Heart J. 2006;27:1305-1310.

4. Stefanini GG, Alfonso F, Barbato E, et al. Management of myocardial revascularisation failure: an expert consensus document of the EAPCI. EuroIntervention. 2020;16:e875-e890.

5. Libby P, Buring JE, Badimon L, et al. Atherosclerosis. Nat Rev Dis Primers. 2019;5:56.

6. Mori H, Torii S, Kutyna M, et al. Coronary Artery Calcification and its Progression: What Does it Really Mean? JACC Cardiovasc Imaging. 2018;11:127-142.

7. Bourantas CV, Zhang YJ, Garg S, et al. Prognostic implications of coronary calcification in patients with obstructive coronary artery disease treated by percutaneous coronary intervention: a patient-level pooled analysis of 7 contemporary stent trials. Heart. 2014;100:1158-1164.

8. Madhavan MV, Tarigopula M, Mintz GS, et al. Coronary artery calcification: pathogenesis and prognostic implications. J Am Coll Cardiol. 2014;63:1703-1714.

9. Johnson RC, Leopold JA, Loscalzo J. Vascular calcification: pathobiological mechanisms and clinical implications. Circ Res. 2006;99:1044-1059.

10. Kapustin AN, Shanahan CM. Calcium regulation of vascular smooth muscle cell-derived matrix vesicles. Trends Cardiovasc Med. 2012;22:133-137.

11. Alfonso F, Macaya C, Goicolea J, et al. Determinants of coronary compliance in patients with coronary artery disease: an intravascular ultrasound study. J Am Coll Cardiol. 1994;23:879-884.

12. Detrano R, Guerci AD, Carr JJ, et al. Coronary calcium as a predictor of coronary events in four racial or ethnic groups. N Engl J Med. 2008;358:1336-1345.

13. Vliegenthart R, Oudkerk M, Hofman A, et al. Coronary calcification improves cardiovascular risk prediction in the elderly. Circulation. 2005;112:572-577.

14. Motoyama S, Kondo T, Sarai M, et al. Multislice computed tomographic characteristics of coronary lesions in acute coronary syndromes. J Am Coll Cardiol. 2007;50:319-326.

15. Jin HY, Weir-McCall JR, Leipsic JA, et al. The Relationship Between Coronary Calcification and the Natural History of Coronary Artery Disease. JACC Cardiovasc Imaging. 2021;14:233-242.

16. Kobayashi Y, Okura H, Kume T, et al. Impact of target lesion coronary calcification on stent expansion. Circ J. 2014;78:2209-2214.

17. Genereux P, Madhavan MV, Mintz GS, et al. Relation between coronary calcium and major bleeding after percutaneous coronary intervention in acute coronary syndromes (from the Acute Catheterization and Urgent Intervention Triage Strategy and Harmonizing Outcomes With Revascularization and Stents in Acute Myocardial Infarction Trials). Am J Cardiol. 2014;113:930-935.

18. Hendry C, Fraser D, Eichhofer J, et al. Coronary Perforación in the drug-eluting stent era: incidence, risk factors, management and outcome: the UK experience. EuroIntervention. 2012;8:79-86.

19. Konigstein M, Madhavan MV, Ben-Yehuda O, et al. Incidence and predictors of target lesion failure in patients undergoing contemporary DES implantation-Individual patient data pooled analysis from 6 randomized controlled trials. Am Heart J. 2019;213:105-111.

20. Guedeney P, Claessen BE, Mehran R, et al. Coronary Calcification and Long-Term Outcomes According to Drug-Eluting Stent Generation. JACC Cardiovasc Interv. 2020;13:1417-1428.

21. Kawashima H, Serruys PW, Hara H, et al. 10-Year All-Cause Mortality Following Percutaneous or Surgical Revascularization in Patients With Heavy Calcification. JACC Cardiovasc Interv. 2022;15:193-204.

22. Knez A, Becker A, Leber A, et al. Relation of coronary calcium scores by electron beam tomography to obstructive disease in 2,115 symptomatic patients. Am J Cardiol. 2004;93:1150-1152.

23. Budoff MJ, Diamond GA, Raggi P, et al. Continuous probabilistic prediction of angiographically significant coronary artery disease using electron beam tomography. Circulation. 2002;105:1791-1796.

24. Mintz GS, Popma JJ, Pichard AD, et al. Patterns of calcification in coronary artery disease. A statistical analysis of intravascular ultrasound and coronary angiography in 1155 lesions. Circulation. 1995;91:1959-1965.

25. Wang X, Matsumura M, Mintz GS, et al. In Vivo Calcium Detection by Comparing Optical Coherence Tomography, Intravascular Ultrasound, and Angiography. JACC Cardiovasc Imaging. 2017;10:869-879.

26. Tearney GJ, Regar E, Akasaka T, et al. Consensus standards for acquisition, measurement, and reporting of intravascular optical coherence tomography studies: a report from the International Working Group for Intravascular Optical Coherence Tomography Standardization and Validation. J Am Coll Cardiol. 2012;59:1058-1072.

27. Raber L, Mintz GS, Koskinas KC, et al. Clinical use of intracoronary imaging. Part 1: guidance and optimization of coronary interventions. An expert consensus document of the European Association of Percutaneous Cardiovascular Interventions. Eur Heart J. 2018;39:3281-3300.

28. Mintz GS, Nissen SE, Anderson WD, et al. American College of Cardiology Clinical Expert Consensus Document on Standards for Acquisition, Measurement and Reporting of Intravascular Ultrasound Studies (IVUS). A report of the American College of Cardiology Task Force on Clinical Expert Consensus Documents. J Am Coll Cardiol. 2001;37:1478-1492.

29. Gao XF, Ge Z, Kong XQ, et al. 3-Year Outcomes of the ULTIMATE Trial Comparing Intravascular Ultrasound Versus Angiography-Guided Drug-Eluting Stent Implantation. JACC Cardiovasc Interv. 2021;14:247-257.

30. Hong SJ, Mintz GS, Ahn CM, et al. Effect of Intravascular Ultrasound-Guided Drug-Eluting Stent Implantation: 5-Year Follow-Up of the IVUS-XPL Randomized Trial. JACC Cardiovasc Interv. 2020;13:62-71.

31. Kinnaird T, Johnson T, Anderson R, et al. Intravascular Imaging and 12-Month Mortality After Unprotected Left Main Stem PCI: An Analysis From the British Cardiovascular Intervention Society Database. JACC Cardiovasc Interv. 2020;13:346-357.

32. Mc Inerney A, Escaned J, Gonzalo N. Online Co-Registration Of IVUS and OCT. Minerva Cardiol Angiol. 2021;69:641-654.

33. Pu J, Mintz GS, Biro S, et al. Insights into echo-attenuated plaques, echolucent plaques, and plaques with spotty calcification: novel findings from comparisons among intravascular ultrasound, near-infrared spectroscopy, and pathological histology in 2,294 human coronary artery segments. J Am Coll Cardiol. 2014;63:2220-2233.

34. Kim SW, Mintz GS, Lee WS, et al. DICOM-based intravascular ultrasound signal intensity analysis: an Echoplaque Medical Imaging Bench study. Coron Artery Dis. 2014;25:236-241.

35. Mintz GS. Intravascular imaging of coronary calcification and its clinical implications. JACC Cardiovasc Imaging. 2015;8:461-471.

36. Zhang M, Matsumura M, Usui E, et al. Intravascular Ultrasound-Derived Calcium Score to Predict Stent Expansion in Severely Calcified Lesions. Circ Cardiovasc Interv. 2021;14:e010296.

37. Fujino A, Mintz GS, Matsumura M, et al. A new optical coherence tomography-based calcium scoring system to predict stent underexpansion. EuroIntervention. 2018;13:e2182-e2189.

38. Ali Z, Price M, Maehara A, Lansky A. New Insights on the Consistency of Coronary IVL Data. Proceedings of Transcatheter Cardiovascular Therapeutics; 2021 05/11/2021. Disponible en: https://tct2021.crfconnect.com/ondemand/world-connect/86455. Consultado 12 Dic 2021.

39. Matsukawa R, Kozai T, Tokutome M, et al. Plaque modification using a cutting balloon is more effective for stenting of heavily calcified lesion than other scoring balloons. Cardiovasc Interv Ther. 2019;34:325-334.

40. Abdel-Wahab M, Toelg R, Byrne RA, et al. High-Speed Rotational Atherectomy Versus Modified Balloons Prior to Drug-Eluting Stent Implantation in Severely Calcified Coronary Lesions. Circ Cardiovasc Interv. 2018;11:e007415.

41. Tang Z, Bai J, Su SP, et al. Aggressive plaque modification with rotational atherectomy and cutting balloon for optimal stent expansion in calcified lesions. J Geriatr Cardiol. 2016;13:984-991.

42. Amemiya K, Yamamoto MH, Maehara A, et al. Effect of cutting balloon after rotational atherectomy in severely calcified coronary artery lesions as assessed by optical coherence tomography. Catheter Cardiovasc Interv. 2019;94:936-944.

43. Secco GG, Buettner A, Parisi R, et al. Clinical Experience with Very High-Pressure Dilatation for Resistant Coronary Lesions. Cardiovasc Revasc Med. 2019;20:1083-1087.

44. Rheude T, Rai H, Richardt G, et al. Super high-pressure balloon versus scoring balloon to prepare severely calcified coronary lesions: the ISAR-CALC randomised trial. EuroIntervention. 2021;17:481-488.

45. Kereiakes DJ, Virmani R, Hokama JY, et al. Principles of Intravascular Lithotripsy for Calcific Plaque Modification. JACC Cardiovasc Interv. 2021;14:1275-1292.

46. Kereiakes DJ, Di Mario C, Riley RF, et al. Intravascular Lithotripsy for Treatment of Calcified Coronary Lesions: Patient-Level Pooled Analysis of the Disrupt CAD Studies. JACC Cardiovasc Interv. 2021;14:1337-1348.

47. Blachutzik F, Honton B, Escaned J, et al. Safety and effectiveness of coronary intravascular lithotripsy in eccentric calcified coronary lesions: a patient-level pooled analysis from the Disrupt CAD I and CAD II Studies. Clin Res Cardiol. 2021;110:228-236.

48. Salazar C, Escaned J, Tirado G, Gonzalo N. Intravascular lithotripsy for recurrent restenosis caused by severe calcific neoatherosclerosis. EuroIntervention. 2020;16:e351-e352.

49. Salazar C, Escaned J, Tirado G, Gonzalo N. Undilatable Calcific Coronary Stenosis Causing Stent Underexpansion and Late Stent Thrombosis: A Complex Scenario Successfully Managed With Intravascular Lithotripsy. JACC Cardiovasc Interv. 2019;12:1510-1512.

50. Yeoh J, Cottens D, Cosgrove C, et al. Management of stent underexpansion using intravascular lithotripsy-Defining the utility of a novel device. Catheter Cardiovasc Interv. 2021;97:22-29.

51. Ali ZA, McEntegart M, Hill JM, Spratt JC. Intravascular lithotripsy for treatment of stent underexpansion secondary to severe coronary calcification. Eur Heart J. 2020;41:485-486.

52. Abdel-Wahab M, Richardt G, Joachim Buttner H, et al. High-speed rotational atherectomy before paclitaxel-eluting stent implantation in complex calcified coronary lesions: the randomized ROTAXUS (Rotational Atherectomy Prior to Taxus Stent Treatment for Complex Native Coronary Artery Disease) trial. JACC Cardiovasc Interv. 2013;6:10-19.

53. de Waha S, Allali A, Buttner HJ, et al. Rotational atherectomy before paclitaxel-eluting stent implantation in complex calcified coronary lesions: Two-year clinical outcome of the randomized ROTAXUS trial. Catheter Cardiovasc Interv. 2016;87:691-700.

54. Hemetsberger R, Gori T, Toelg R, et al. Optical Coherence Tomography Assessment in Patients Treated With Rotational Atherectomy Versus Modified Balloons: PREPARE-CALC OCT. Circ Cardiovasc Interv. 2021;14:e009819.

55. Kaur N, Pruthvi CR, Sharma Y, Gupta H. Rotatripsy: synergistic effects of complementary technologies: a case report. Eur Heart J Case Rep. 2021;5:ytab083.

56. Gonzálvez-García A, Jiménez-Valero S, Galeote G, et al. “RotaTripsy: Combination of rotational atherectomy and intravascular lithotripsy in heavily calcified coronary lesions: A case series”. Cardiovasc Revasc Med. 2022;35:179-184.

57. Parikh K, Chandra P, Choksi N, Khanna P, Chambers J. Safety and feasibility of orbital atherectomy for the treatment of calcified coronary lesions: the ORBIT I trial. Catheter Cardiovasc Interv. 2013;81:1134-1139.

58. Chambers JW, Feldman RL, Himmelstein SI, et al. Pivotal trial to evaluate the safety and efficacy of the orbital atherectomy system in treating de novo, severely calcified coronary lesions (ORBIT II). JACC Cardiovasc Interv. 2014;7:510-518.

59. Lee M, Genereux P, Shlofmitz R, et al. Orbital atherectomy for treating de novo, severely calcified coronary lesions: 3-year results of the pivotal ORBIT II trial. Cardiovasc Revasc Med. 2017;18:261-264.

60. Redfors B, Sharma SK, Saito S, et al. Novel Micro Crown Orbital Atherectomy for Severe Lesion Calcification: Coronary Orbital Atherectomy System Study (COAST). Circ Cardiovasc Interv. 2020;13:e008993.

61. Kini AS, Vengrenyuk Y, Pena J, et al. Optical coherence tomography assessment of the mechanistic effects of rotational and orbital atherectomy in severely calcified coronary lesions. Catheter Cardiovasc Interv. 2015;86:1024-1032.

62. Goel S, Pasam RT, Chava S, et al. Orbital atherectomy versus rotational atherectomy: A systematic review and meta-analysis. Int J Cardiol. 2020;303:16-21.

63. Bilodeau L, Fretz EB, Taeymans Y, et al. Novel use of a high-energy excimer laser catheter for calcified and complex coronary artery lesions. Catheter Cardiovasc Interv. 2004;62:155-161.

64. Ojeda S, Azzalini L, Suarez de Lezo J, et al. Excimer laser coronary atherectomy for uncrossable coronary lesions. A multicenter registry. Catheter Cardiovasc Interv. 2021;98:1241-1249.

65. Lee T, Shlofmitz RA, Song L, et al. The effectiveness of excimer laser angioplasty to treat coronary in-stent restenosis with peri-stent calcium as assessed by optical coherence tomography. EuroIntervention. 2019;15:e279-e288.

* Autor para correspondencia:

Correo electrónico: nieves_gonzalo@yahoo.es (N. Gonzalo).

RESUMEN

La coronariografía es el método de elección para el estudio de la anatomía coronaria en la práctica clínica diaria. Las diferentes modalidades de imagen intracoronaria permiten valorar en tiempo real la anatomía de la pared arterial coronaria. Sobre esta base, la tomografía de coherencia óptica y la ecografía intravascular tienen un impacto positivo en el diagnóstico y en el intervencionismo percutáneo. La presente revisión proporciona un resumen de las técnicas de imagen intracoronaria basadas en la evidencia actual disponible.

Palabras clave: Ecografía intravascular. Tomografía de coherencia óptica. Coronariografía.

ABSTRACT

Invasive coronary angiography is the standard approach in the routine clinical practice. Intracoronary imaging modalities provide real-time images of intracoronary anatomy. On this basis, optical coherence tomography and intravascular ultrasound have a positive impact on diagnosis and percutaneous coronary intervention. This summary pro e imaging modalities for the interventional and clinical cardiologist with the currently available evidence.

Keywords: Intravascular ultrasound. Optical coherence tomography. Invasive coronary angiography.

Abreviaturas ETCI: enfermedad de tronco común izquierdo. ICP: intervención coronaria percutánea. IIC: imágenes intracoronarias. IVUS: ecocardiografía intravascular. MACE: eventos adversos cardiovasculares mayores. OCT: tomografía de coherencia óptica. OTC: oclusión coronaria total crónica.

INTRODUCCIÓN

La enfermedad coronaria sigue siendo la principal causa de muerte en todo el mundo y tiene un amplio abanico de presentación dada su naturaleza dinámica1. La coronariografía es el patrón oro que se emplea para evaluar la presencia y gravedad de la enfermedad coronaria. Se ve, no obstante, limitada por la valoración cualitativa, si bien se han hecho avances en este sentido como, por ejemplo, la coronariografía cuantitativa2. Durante las últimas décadas se han desarrollado nuevas técnicas de imágenes de evaluación coronaria para mejorar los resultados clínicos de los pacientes3.

Las imágenes intracoronarias (IIC) no solo proporcionan información detallada sobre aquellos aspectos que contribuyen a la patogénesis de la enfermedad coronaria, sino que también ayudan a guiar el proceso de toma de decisiones. Tanto la ecocardiografía intra­vascular (IVUS) como la tomografía de coherencia óptica (OCT) generan imágenes transversales de las coronarias a tiempo real. Datos de estudios clínicos sugieren mejores resultados cuando las intervenciones coronarias percutáneas (ICP) complejas se realizan guiadas por IIC4,5. Las guías de práctica clínica europeas y norteamericanas sobre la revascularización miocárdica le asignan una recomendación clase II (American College of Cardiology/American Heart Association: clase IIa6 y Sociedad Europea de Cardiología: clase IIa) a la ICP guiada por IVUS7, siendo la ICP guiada por OCT una alternativa salvo en casos de enfermedad de tronco común izquierdo ostial6,7. Su uso, no obstante, no se ha extendido por igual en todo el mundo.

La presente revisión pretende resumir la evidencia actualmente disponible mediante una descripción de todas las posibles ventajas y desventajas de ambas técnicas de imágenes basadas en catéter en la práctica clínica habitual.

TÉCNICAS DE IMÁGENES

IVUS

Los catéteres IVUS son de intercambio rápido y constan de un cristal piezoeléctrico que genera ondas de sonido a través de transductores cuando se excita eléctricamente. Las ondas de sonido se propagan por los diferentes tejidos y se reflejan en las superficies en función de las propiedades acústicas del tejido en cuestión. Las ondas de choche que retornan se formatean en imágenes a escala de grises con resolución mediante contraste dinámico. Esta técnica de imágenes permite al cardiólogo intervencionista evaluar la integridad de la pared vascular, caracterizar la composición de los tejidos y abordar cualquier problema que pudiera presentarse durante la ICP (como por ejemplo la mala aposición e infraexpansión del stent)8.

La calidad de las imágenes depende de la onda de sonido y del transductor, así como de las propiedades de los tejidos. La resolución de las imágenes resultantes es mayor a distancias más cortas (campo cercano), aunque no es tan clara en campos profundos (campo lejano) por la dispersión de los rayos. Las propiedades del flujo también hacen que sea más difícil distinguir la luz de los tejidos. Tanto los catéteres mecánicos como los rotacionales tra-bajan a frecuencias de entre 40 y 60 MHz, a diferencia de los electrónicos, que trabajan a 20 MHz y tienen más resolución axial y lateral. En líneas generales, las mejores imágenes se obtienen cuando el catéter es coaxial al vaso, el rayo es perpendicular a la lesión y las luces son más nítidas8,9.

La adquisición de imágenes IVUS se debe llevar a cabo de forma rutinaria con anticoagulación IV y nitratos intracoronarios para evitar complicaciones asociadas al dispositivo5. La interrogación de los vasos se puede realizar mediante pullbacks manuales o automáticos empezando, como mínimo, a 10 mm en sentido distal a la lesión diana hasta que pueda verse la aorta o el catéter guía. En el caso de lesiones aortoostiales, el catéter guía se debe retirar para desenmascarar lesiones ostiales. Los pullbacks automáticos tienen la ventaja de proporcionar mediciones de la longitud de la lesiones, que se calcula a partir del tiempo medio y de la velocidad del pullback. Se consideran lesiones múltiples aquellas en las que la distancia es > 5 mm dentro del mismo segmento coronario. No obstante, la orientación espacial es una limitación muy importante8,9. Las características principales se muestran en la tabla 1 y tabla 2.


Tabla 1. Características generales de las técnicas de imágenes intracoronarias

Técnica de imágenes intracoronarias Fuente de las imágenes Frecuencia (Mhz) Longitud de onda (µm) Catéter guía mínimo (Fr) Resolución axial (µm) Resolución lateral (µm) Penetración en los tejidos (mm) Longitud del pullback (mm) Velocidad del pullback (mm/seg)
IVUSa Ecografía 20-60 40-50 5 20-170 50-260 3-8 100 0,5-10
OCTb Luz infrarroja NA 1,3 5 15-20 20-40 1-3 75 10-40
Híbrido (OCT/IVUS)c Ecografía y luz infrarroja 40 1,3 5 200/15 200/30 3-8 100-150 0,5-40

IVUS: ecocardiografía intravascular; OCT: tomografía de coherencia óptica; NA: no aplicable.

a Incluye OptiCross (Boston Scientific, Estados Unidos), Volcano (Philips, Estados Unidos), Infraredx (Burlington, Estados Unidos), ACIST Cvi (ACIST, Estados Unidos) y Fastview (Terumo, Japón).

b Incluye OPTIS (Abbott Vascular, Estados Unidos) y Lunawave (Terumo, Japón).

c Incluye Novasight Hybrid (Conavi Medical, Canadá) y Dual Sensor (Terumo, Japón).


Tabla 2. Principales ventajas y desventajas de las técnicas de imágenes intracoronarias

Ecocardiografía intravascular Ecocardiografía intravascular
• Más capacidad de penetración y de valoración del volumen de placa y placas más profundas • Más apta para ser usada en CTO, unión aortoostial, ETCI y dimensionamiento del stent • No require contraste • Mayor resolución, menos artefactos y facilita la identificación de detalles sutiles • Uso más sencillo • Capaz de valorar el grosor del calcio • Más apta para la valoración de struts y trombos
• Menor resolución • Require anticoagulación y tiempo adicional • La interpretación de las imágenes require experiencia y conocimientos • No es capaz de penetrar el calcio ni de valorar los trombos adecuadamente • Cara • Menor capacidad de penetración; no apta para la evaluación de lesiones ostiales • Requiere anticoagulación y tiempo extra • La adquisición de imágenes precisa aclaramiento sanguíneo mediante contraste u otro medios • La interpretación de las imágenes requiere experiencia y conocimientos • Cara

OTC: oclusiones coronarias totales crónicas; ETCI: enfermedad de tronco común izquierdo.


Durante los últimos años, se han descrito los esfuerzos que se han ido haciendo por explorar los posibles beneficios de IVUS sobre coronariografía con resultados prometedores. En un reciente metanálisis de 27.610 pacientes que comparó ICP guiadas por IVUS o por coronariografía, la IVUS se asoció a menos mortalidad cardiovascular (cociente de tasas de incidencia [RR], 0,63; intervalo de confianza del 95% [IC95%], 0,54–0,73) y complicaciones asociadas a la ICP. El riesgo de infarto de miocardio (RR = 0,71; IC95%, 0,58–0,86), revascularización de la lesión diana (RR = 0,81; IC95%, 0,70–0,94) y trombosis intratent (RR = 0,57; IC95%, 0,41–0,79), también fue menor en las ICP guiadas por IVUS10.

Tomografía de coherencia óptica

La OCT genera imágenes mediante luz infrarroja (longitud de onda, 1,3 μm). Comparada con la IVUS, esta técnica de imágenes ofrece mayor resolución axial (10-20 frente a 50-150 μm) pero con una penetración limitada en los tejidos blandos (1-2 frente a 5-6 mm salvo para la evaluación del calcio)3,4,11.

Los dispositivos actuales son compatibles con 5 Fr a través de un sistema de intercambio rápido que, también, permite pullbacks automáticos con corregistro de imágenes de angiografía y mediciones automáticas de la luz y detección del calcio. La calidad de las imágenes depende de la interacción de la luz con los tejidos circundantes (demora en el tiempo de eco). Como tal, la reflexión, refracción y atenuación de la luz (absorción) determinan la resolución final de las imágenes. Tanto los dispositivos metálicos como las placas fibróticas se consideran potentes reflectores en contraposición al calcio y a los núcleos necróticos que se consideran malos reflectores (ricos en lípidos). Los glóbulos rojos provocan la dispersión de la luz que requiere el lavado del contraste, lo cual provoca la aparición de una imagen de «seudotrombo» con mal aclaramiento sanguíneo.

Las imágenes de OCT también se suelen obtener mediante la administración de anticoagulación IV y nitratos intracoronarios para evitar complicaciones. El estudio de los vasos se inicia a 10 mm en sentido distal a la lesión diana, se purga el catéter con contraste y, después se hace un pullback automático con corregistro (si está disponible). La velocidad media del pullback de 10-40 mm/s normalmente permite administrar 1 único bolo de contraste para conseguir un entorno libre de sangre12. Las características generales de la OCT se muestran en la tabla 1 y tabla 2.

Comparada con la ICP guiada por coronariografía, estudios observacionales han sugerido un posible beneficio de la ICP guiada por OCT, con incidencias más bajas de eventos cardiovasculares adversos mayores (MACE) y complicaciones asociadas al stent13. Además, la OCT proporciona imágenes más fiables y reproducibles, con menor variabilidad interobservador que la IVUS. En este sentido, la OCT sería superior a la hora de valorar el stent y los diámetros de la luz14,15.

ESCENARIOS ESPECÍFICOS

Síndromes coronarios agudos

Los síndromes coronarios agudos se suelen deber a trombosis coronarias provocadas por la rotura o erosión de la placa o la presencia de un nódulo calcificado eruptivo16. Hacer un diagnóstico preciso puede llegar a tener implicaciones pronósticas. La rotura de la placa se asocia a una incidencia más alta de ausencia de flujo miocárdico y embolización distal. La erosión de la placa se puede tratar de modo conservador ante la presencia de estenosis no críticas. Los nódulos calcificados se asocian a una incidencia más alta de reestenosis y trombosis intrastent17 (figura 1).


Figura 1. Trombosis intrastent. A: defecto de llenado (cabeza de flecha) en el segmento medio de la descendente anterior en el plano oblícuo anterior derecho. B: co-registro de tomografía de coherencia óptica y angiografía. C: imagen transversal mediante OCT de una trombosis intrastent no oclusiva (asterisco blanco). G: guía; OCT: tomografía de coherencia óptica; SS: struts del stent.


La OCT se suele usar para la identificación perioperatoria de le-siones culpables tras una meticulosa evaluación de las características morfológicas del casquete fibroso18. El algoritmo de clasificación de placas mediante OCT las clasifica según el estado de los casquetes fibrosos: intacto en presencia de erosión de la placa y alterado en presencia de placas rotas o nódulos calcificados. La OCT también se usa para determinar la carga trombótica sin tener que establecer cuál es la lesión culpable. No obstante, una reciente publicación que comparó la espectroscopia de infarrojo cercano con IVUS y OCT en 276 pacientes confirmó que la primera es capaz de caracterizar de forma precisa las lesiones culpables tras haber hecho lo propio con el calcio, la cavidad de la placa y el índice máximo de carga del núcleo lipídico, con una sensibilidad y especificidad del 93 y 100%, respectivamente19.

Además, los datos avalan la preferencia de la ICP guiada por IIC para mejorar los resultados en el tratamiento del síndrome coronario agudo. Un metanálisis de 26.610 pacientes comunicó un beneficio neto derivado del uso de IVUS con independencia de la presencia de síndrome coronario agudo y una incidencia más baja de MACE (RR = 0,57; IC95%, 0,41-0,79) frente a la ICP guiada por coronariografía10. Asimismo, un registro observacional coreano de 11.731 pacientes en tratamiento con ICP primaria comunicó una menor incidencia de mortalidad cardiovascular, reinfarto del vaso diana y revascularización de la lesión diana con la intervención guiada tanto por IVUS como por OCT20.

Lesiones coronarias en bifurcación

Las lesiones coronarias en bifurcación se dan entre el 15 y el 20% de todos los pacientes tratados con ICP21. El principal reto en el tratamiento de lesiones coronarias en bifurcación es seleccionar la estrategia ICP adecuada para evitar el fracaso de la lesión diana o la oclusión de ramas laterales. La importancia de realizar una evaluación exhaustiva resulta evidente con la enfermedad de tronco común izquierdo (ETCI) distal. El European Bifurcation Club recomienda el uso de imágenes intracoronarias para tratar lesiones bifurcadas22.

El riesgo de compromiso de las ramas laterales puede minimizarse tanto con la IVUS como con la OCT con solo seleccionar el stent adecuado (tipo y tamaño), la zona de anclaje y evaluar los resultados post-ICP (expansión y aposición del stent; disección distal). Las imágenes intracoronarias pueden identificar carinas «puntiagudas» en casos de ETCI distal, lo cual se asocia a reestenosis secundarias al desplazamiento de la carina. También se han descrito otros predictores del compromiso de ramas laterales con IVUS (área luminal mínima de las ramas laterales y carga de placa)19 y OCT (ángulos < 50º y longitudes punto en rama hasta punta de carina < 1,70 mm)23.

Además, las 2 técnicas de imágenes se pueden emplear para estimar el tamaño del stent en lesiones bifurcadas; no obstante, se recomienda evitar que las zonas de anclaje sean áreas con alta carga de placa o placas lipídicas en las que ambas técnicas son útiles. En líneas generales, las IIC también resultan útiles para tratar bifurcaciones con ICP porque ayudan a comprobar la entrada de la guía en ramas laterales, la calcificación, la longitud de la lesión y las complicaciones posimplante de stent que podrían interferir en los resultados clínicos22. En la actualidad, hay 2 estudios en curso que están analizando el papel de la OCT en pacientes con lesiones en bifurcación (NCT03171311; NCT03507777).

Calcificación coronaria

La calcificación coronaria aumenta la complejidad de la ICP dificultando el despliegue, expansión y aposición del stent, lo cual a su vez aumenta el riesgo de trombosis y reestenosis del stent.24 La coronariografía es capaz de detectar, con una sensibilidad entre baja y moderada, la presencia de calcificación coronaria siendo visibles los casos graves sin movimiento cardiaco ni inyección de contraste25.

Las placas calcificadas se muestran como estructuras hiperecoicas con una sombra acústica característica en la IVUS (figura 2)8. Con la IVUS se puede hacer una evaluación cuantitativa (ángulo y longitud), semicuantitativa (ausente o distribuida en cuadrantes) y cualitativa (profundidad de la sombra acústica según el grosor de la placa y la íntima media) de la calcificación coronaria25. Un estudio que comparó IVUS y coronariografía en 67 lesiones de oclusiones coronarias totales crónicas (OTC) descubrió que la IVUS fue superior en la identificación de los depósitos de calcio (96 frente al 61%)26. Aunque la IVUS no puede evaluar las microcalcificaciones (> 5 μm) sí puede calcular la profundidad o el grosor de los depósitos de calcio25.


Figura 2. Imágenes mediante coronariografía (A) y ecocardiografía intravascular (B) de descendente anterior ostial con presencia de calcificación coronaria concéntrica grave. Los paneles C y D muestran los resultados inmediatos tras el implante definitivo del stent. CC: calcificación concéntrica; G: guía; SS: struts del stent.


En la OCT, la calcificación aparece como una estructura heterogénea con bordes bien definidos, algo que podría usarse para compensar alguna de las limitaciones de la IVUS. Aunque la OCT penetra menos en los tejidos25, la evaluación que hace del grosor, área y volumen del calcio es más precisa y fiable27.

El análisis de las IIC de las características del calcio resulta ilustrativo para poder hacer una planificación eficiente y evitar la infraexpansión o mala aposición del stent28,29. Por tanto, circunferencias de calcio > 180º, grosores > 0,5 mm o longitudes > 5 mm en las IIC deben recibir tratamientos adyuvantes de modificación de la placa30. El análisis OCT de 31 pacientes del estudio Disrupt CAD reveló que las características del calcio fueron el principal mecanismo de acción de la litotripsia coronaria observándose una tendencia hacia una expansión más adecuada del stent31. Se observaron resultados parecidos con la aterectomía rotacional en un estudio que analizó 88 lesiones calcificadas con ambas técnicas de IIC y que confirmó que la aterectomía rotacional guiada por OCT tuvo menores expansiones del stent (83 frente a 72%; p = 0,0004) con índices similares de supervivencia al año de seguimiento32. No obstante, la IVUS podría ser de ayuda durante una ICP en el tratamiento de la enfermedad del tronco común izquierdo33, donde una primera valoración ayuda a identificar cuál debería ser la técnica óptima de modificación de la placa que debería emplearse34.

Lesiones de oclusión coronaria total crónica

La prevalencia de las OTC es del 20% en pacientes con enfermedad coronaria. Realizar una ICP en una OTC puede mejorar los síntomas, la capacidad de hacer ejercicio y la calidad de vida de los pacientes35. El índice de éxito de intervenciones realizadas en OTC está entre el 70 y 90%. No obstante, cuanto mejor sea la planificación, mejores resultados podrán alcanzarse36,37.

La IVUS proporciona una forma adecuada y más eficaz de evaluar las características de la OTC (ambigüedad del casquete, longitud de la lesión y calcificación) lo cual permite reentradas óptimas a la luz verdadera mediante abordaje anterógrado y retrógrado38. Los estudios que han comparado IVUS frente a coronariografía en ICP realizadas en OTC ofrecen resultados contradictorios en lo que a la incidencia de MACE se refiere (tabla 3)39-41. Además, la IVUS ha demostrado ser capaz de predecir la reestenosis en ICP realizadas en OTC en las que diámetros luminales mínimos tras la intervención de ≤ 2,4 mm e índices de expansión del stent del ≤ 70% fueron predictores independientes de reestenosis post-ICP en el seguimiento a medio plazo, sobre todo, en OTC complejas42. Una de las principales limitaciones de las ICP guiadas por IVUS y realizadas en OTC son los artefactos que provoca la renderización del calcio que complican la interpretación de las imágenes38.


Tabla 3. Coronariografía invasiva frente a imágenes intracoronarias para realizar intervenciones coronarias percutáneas en oclusiones coronarias totales crónicas

Referencia Tipo de estudio IVUS frente a C (n) Objetivo primario Objetivos secundarios
Tian et al.39 ECA prospectivo 130 frente a 130 Pérdida luminal tardía intrastent • Incidencia de la reestenosis intrastent (3,9 frente al 13,7%; p = 0,021) • Incidencia de eventos adversos a los 2 años (21,7 frente al 25,2%; p = 0,641)
Hong et al.40 Retrospectivo 206 frente a 328 Trombosis intrastent • Incidencia similar de MACE en la cohorte emparejada • Menos trombosis intrastent en ICP guiadas por IVUS (0 frente al 3%; p = 0,015)
Kim et al.41 ECA 201 frente a 201 Mortalidad cardiovascular • Menos MACE (HR = 0,35; IC95%, 0,13–0,97) y trombosis intrastent (0 frente al 1,5%; p = 0,11) en ICP guiadas por IVUS

C: coronariografía; ECA: ensayo controlado aleatorizado; ICP: intervención coronaria percutánea; IVUS: ecocardiografía intravascular; MACE: eventos cardiovasculares adversos mayores.


El principal obstáculo de las OCT empleadas para guiar la ICP que se realizan en OTC es la necesidad de lavado de contraste y la propagación de las disecciones debido a la necesidad de aclaramiento sanguíneo, razón por la cual se ha considerado una técnica de imágenes poco apropiada. No obstante, esta técnica de imágenes sí podría emplearse en la optimización de la ICP de OTC y monitorizaciones durante el seguimiento. Un estudio retrospectivo confirmó un índice más alto de mala aposición del stent y struts no cubiertos a los 6 meses tras estudios OCT realizados en pacientes con ICP exitosas realizadas en OTC43. El registro ALSTER-OCT-OTC obtuvo resultados similares tras analizar 111 lesiones mediante OCT confirmando un mayor índice de struts del stent mal apuestos y sin cubrir en OTC que aquellas sin OTC tras 12 meses de seguimiento44.

Aneurismas coronarios

Los aneurismas coronarios suelen ser silentes, a nivel clínico, y se suelen identificar en el 5% de todos los pacientes sometidos a coronariografía. Las causas más frecuentes son la aterosclerosis en adultos y la enfermedad de Kawasaki en niños. El aneurisma coronario se define como una dilatación focal de, al menos, > 1,5 veces la coronaria normal adyacente. Por otro lado, la dilatación difusa se considera ectasia coronaria. A nivel morfológico, si se analizan desde su diámetro máximo, pueden observarse aneurismas saculares y fusiformes teniendo los primeros un diámetro más transversal que longitudinal45.

Decir cuál es la técnica de IIC óptima sigue siendo un asunto controvertido. No obstante, tradicionalmente, la IVUS es el abordaje preferido para el análisis y seguimiento del aneurisma coronario en la enfermedad de Kawasaki. La mayor capacidad de penetración de la IVUS permite evaluar el diámetro del vaso. También distingue, de forma precisa, los falsos de los verdaderos aneurismas al identificar el abombamiento de 1 sola capa. Se recomienda llevar a cabo una planificación preoperatoria guiada por IVUS puesto que la coronariografía suele infradimensionar los aneurismas45.

Dionne et al. realizaron un análisis de aneurismas coronarios empleando la OCT en una población pediátrica con historia clínica de enfermedad de Kawasaki. La OCT demostró ser segura, ofreciendo hallazgos similares (hiperplasia intimal, fibrosis y disrupción de la lámina media) en lesiones aneurismáticas comparada con anteriores estudios histopatológicos. No obstante, estos hallazgos también se observaron en segmentos coronarios no aneurismáticos, lo cual explicaría el mayor riesgo de isquemia de pacientes con historia clínica de enfermedad de Kawasaki46.

Enfermedad de tronco común izquierdo

La prevalencia de la ETCI es del 4%. Tradicionalmente, la cirugía de revascularización coronaria ha sido el tratamiento estándar, pero cada vez hay más evidencias que avalan a la ICP47. Elegir la técnica de imágenes adecuada es importante para saber, de forma precisa, qué grado de importancia clínica tiene la ETCI. La coronariografía sigue siendo la técnica de evaluación por excelencia, si bien está sujeta a una variabilidad inter e intraobservador alta en lo que a la detección de lesiones intermedias se refiere (entre el 30 y el 70%)48. En consecuencia, las imágenes intracoronarias mejoran tanto la valoración de la ETCI como los resultados a largo plazo.

La importancia que tiene la IVUS en la evaluación de la anatomía de la ETCI es evidente por su mayor capacidad de penetración en los tejidos, lo cual permite evaluar mejor la placa. Estudios publicados (tabla 4) confirmaron la presencia de ETCI significativa con áreas luminales mínimas entre 6 y 9 mm2 calculadas mediante IVUS33,49 con valores < 6 mm2 mostrando una buena correlación con valores de la reserva fraccional de flujo < 0,7550. No obstante, se han descrito áreas más pequeñas en la población asiática51. Un estudio prospectivo y multicéntrico que evaluó la ETCI mediante IVUS confirmó una incidencia similar de eventos cardiovasculares a los 2 años en pacientes revascularizados con áreas luminales mínimas (ALM) < 6 mm2 (5,5%) y con ALM ≥ 6 mm2 (2,3%) con diferimiento de la revascularización33. Así pues, ETCI angiográficamente ambiguas con ALM > 6 mm2 según la IVUS pueden considerarse no isquémicas y aquellas con ALM ≤ 4,5 mm2, generadoras de isquemia. No obstante, en aquellas ETCI con ALM entre 4,5 y 6 mm2, se necesitan herramientas de evaluación invasivas o no invasivas para descartar la presencia de isquemia en curso52.


Tabla 4. Resumen de los estudios que evaluaron imágenes coronarias invasivas para valorar la enfermedad del tronco común izquierdo

Referencia Tipo de estudio Uso de IIC Tiempo de seguimiento Resultados
De la Torre Hernandez et al.33 Multicéntrico y prospectivo IVUS 2 años Diferir ICP con ALM > 6 mm2 es seguro
Fassa et al.49 Prospectivo IVUS 3 años Diferir ICP con ALM ≥ 7,5 mm2 es seguro
Jasti et al.50 Prospectivo IVUS 3 años ALM < 5,9 mm2 está bien correlacionado con valores de FFR < 0,75
Park et al.51 Prospectivo IVUS NA Valores de FFR < 0,8 mantuvieron una buena correlación con ALM ≤ 4,5 mm2 entre los asiáticos

ALM: área luminal mínima; ICP: intervención coronaria percutánea; IIC: imágenes intracoronarias; IVUS: ecocardiografía intravascular.


Estudios publicados han demostrado que cargas de placa > 60% fuera del contexto de la ETCI son un predictor de MACE reconocible durante la valoración del riesgo de eventos futuros tras ICP4. Mediante análisis IVUS, se pudo observar que a mayor carga de placa en la ETCI, mayor carga de placa a nivel general en el árbol coronario53. No obstante, según el estudio PROSPECT, una mayor carga de placa no se asoció a una mayor incidencia de MACE a diferencia de la carga de placa generalizada (HR = 1,06; IC95%, 1,01–1,11; p = 0,02)54. Así pues, la evaluación de la carga de placa de la ETCI mediante IVUS es capaz de identificar a pacientes de alto riesgo con enfermedad aterosclerótica sin ETCI asociada.

El papel que juega la IVUS en la ETCI no se limita únicamente al diagnóstico (tabla 5)55-59. Un metanálisis que comparó ICP guiadas por IVUS o por coronariografía en la ETCI confirmó que las primeras se asociaron a menos mortalidad cardiovascular (RR = 0,47; IC95%, 0,33–0,66; p < 0,001), nueva revascularización de la lesión diana (RR = 0,43; IC95%, 0,25–0,73; p = 0,002) y trombosis del stent (RR = 0,28; IC95%, 0,12–0,67; p = 0,004)60. De la Torre Hernández et al. también se dieron cuenta de que las ICP guiadas por IVUS fueron especialmente útiles en lesiones distales con una menor incidencia de eventos que las ICP no guiadas por IVUS (HR = 0,54; IC95%, 0,34–0,90)56. Otros estudios han propuesto un papel para la IVUS en la optimización de la ETCI tras el despliegue del stent donde las áreas luminales mínimas se asociaron a la infraexpansión del stent, lo cual podría ser predictivo de reestenosis del stent con diferentes umbrales según el segmento evaluado (8 mm2 para el tronco común izquierdo proximal, 6 mm2 para el ostium coronario de la descendente anterior y 5 mm2 para el ostium coronario de la circunfleja izquierda)61.


Tabla 5. Resumen de los estudios que compararon intervenciones coronarias percutáneas guiadas por IVUS o coronariografía en el tratamiento de la enfermedad del tronco común izquierdo

Referencia Objetivos Resultados
Park et al.55 • El objetivo primario fue la mortalidad por cualquier causa • Los objetivos secundarios fueron IM, RVD y el objetivo compuesto primario • La ICP guiada por IVUS se asoció a una menor incidencia de mortalidad global (HR = 0,31; IC95%, 0,19–0,51) e IM (HR = 0,470; IC95%, 0,33-0,67). • El riesgo de RVD (HR = 0,47; IC95%, 0,33-0,67) no se redujo con el guiado mediante IVUS
De la Torre Hernandez et al.56 • El objetivo primario fue MACE (muerte cardiovascular, IM, RLD) • Los objetivos secundarios fueron la mortalidad por cualquier causa, la mortalidad cardiovascular, la supervivencia libre de infarto, la supervivencia libre de RLD y la incidencia de TS • Menor incidencia de mortalidad por cualquier causa a los 3 años con la ICP guiada por IVUS (4,7 frente al 16%; p = 0,048) • La incidencia de TS con la ICP guiada por IVUS también fue menor (0,6 frente al 2,2%; p = 0,04) • La ICP guiada por IVUS para el tratamiento de la ETCI se asoció a eventos adversos menores en lesiones distales (HR = 0,34; IC95%, 0,34-0,90) y en la población general (HR = 0,70; IC95%, 0,52-0,99)
Gao et al.57 • El objetivo primario fue la incidencia de MACE al cabo de 1 año (mortalidad cardiovascular, IM, RVD) • El resultado de seguridad fue la TS • Menor incidencia a 1 año de MACE del grupo guiado por IVUS (14,8 frente al 27,7%) • La ICP guiada por coronariografía se asoció a una menor incidencia de TS (2,7 frente al 0,6%; p = 0,026)
Tan et al.58 • Incidencia de MACE a los 2 años (muerte, IM o RLD) • Se observó una incidencia similar de eventos asociados a la RS (3,28% frente a 8,15%; P = 0,11) y a la TS (1,6 frente al 3,2%; p = 0,568) • La ICP guiada por IVUS se asoció a una menor incidencia de MACE (OR = 0,414; IC95%, 0,129-0,867) y RLD (8,2 frente a 19%; p = 0,045)
Andell et al.59 • El objetivo primario fue un compuesto de mortalidad por cualquier causa, RS y TS) • Los objetivos secundarios fueron mortalidad por cualquier causa, RS, TS y mortalidad inexplicada a los 30 días • El grupo IVUS se asoció a menos objetivos compuesto (HR = 0,65; IC95%, 0,50–0,84) y a una menor incidencia de la mortalidad por cualquier causa (HR = 0,62; IC95%, 0,47–0,82) • No se observaron diferencias en la incidencia de TS y RS

95%IC: intervalo de confianza del 95%; ETCI: enfermedad de tronco común izquierdo; HR: hazard ratio; ICP: intervención coronaria percutánea; IM: infarto de miocardio; IVUS: ecocardiografía intravascular; MACE: eventos cardiovasculares adversos mayores; OR: odds ratio; RLD: revascularización de la lesión diana; RS: reestenosis del stent; RVD: revascularización del vaso diana; TS: trombosis del stent.


Por el contrario, la utilidad de la OCT valorando la ETCI es limitada dado su diámetro medio (de 3 a 5 mm) e incapacidad para evaluar lesiones aortoostiales en las que los campos libres de sangre son difíciles de alcanzar48. Recientemente, un estudio retrospectivo y multicéntrico (ROCK cohort II) ha confirmado una incidencia de fracaso de la lesión diana en ICP distales guiadas por imágenes intravasculares o angiográficas para tratar el TC (12,7 frente al 21,2%; p = 0,039) con resultados parecidos entre la OCT y la IVUS (p = 0,26)62. No obstante, se esperan futuros datos prospectivos que avalen las ICP guiadas por OCT y que definan mejor cuál ha de ser el tratamiento clínico óptimo de pacientes con ETCI (NCT04248777, NCT04391413, NCT03474432, NCT03820492 y NCT04531007).

Disecciones coronarias espontáneas

La disección coronaria espontánea es una patología amenazante para la vida infradiagnosticada que se puede dar en sujetos, en principio, sanos. El flujo coronario se ve comprometido tras el despliegue de una luz falsa mediante un mecanismo «de dentro a fuera» o «de fuera a dentro». La clasificación de Yip-Saw ha puesto de manifiesto las limitaciones de la coronariografía. El diagnóstico resulta especialmente complicado con disecciones coronarias espontáneas tipos 2 (estenosis lisa y difusa) y 3 (que imita a una estenosis ateroesclerótica)63,64.

Los beneficios de implementar IIC (tabla 6) en el diagnóstico o para guiar las intervenciones coronarias en el tratamiento de disecciones coronarias espontáneas son que ofrecen una mayor resolución65,66. La IVUS tiene mayor capacidad de penetración para visualizar la pared vascular y los hematomas intramurales y se recomienda para disecciones proximales8. También distingue entre luces verdaderas y falsas si se fusiona con interpolación cromática. Sin embargo, la OCT es más sensible a la hora de identificar señales sutiles tales como roturas intimales (roturas en la puerta de entrada a la luz falsa). De hecho, Ribero et al. la emplearon para establecer el mecanismo subyacente de la disección coronaria67.


Tabla 6. Beneficios de las técnicas de imágenes intravasculares para el abordaje de las disecciones coronarias espontáneas

IVUS OCT
Hematoma intramural (visualización completa de la pared vascular) Caracterización detallada del flap intimal (disrupción de la íntima y de la media)
Luz verdadera y falsa (con IVUS y ChromaFlo*) Conexión entre luz verdadera-falsa (rotura en puerta de entrada)
Trombosis de la luz falsa Compromiso de ramas laterales y/o trombo
Posición de la guía Posición de la guía

IVUS: ecocardiografía intravascular; OCT: tomografía de coherencia óptica.

* Chromaflo Volcano (Phillips, Estados Unidos).


Si durante el tratamiento de una disección coronaria espontánea se considera necesario realizar IIC, es importante reconocer que existe un riesgo de complicaciones operatorias (tales como disecciones con inyección de contraste durante la OCT, sobre todo en disecciones espontáneas tipo I o que acarrean oclusiones vasculares). Un estudio de 28 pacientes con disecciones coronarias espontáneas descubrió que realizar valoraciones mediante imágenes intracoronarias se asoció a disecciones iatrogénicas por la guía (3,5%) y del catéter guía (3,5%), así como a propagación por reposicionamiento de las guías (10,7%) o por el avance del catéter OCT (3,5%)68. Por lo tanto, el beneficio podría ser mayor en casos de incertidumbre diagnóstica o con disecciones complejas que precisan ICP.

Vasculopatía del injerto cardiaco

La presentación clínica de la vasculopatía del injerto cardiaco (VIC) suele ser silente. Aún así, se caracteriza por una displasia fibromuscular difusa concéntrica y agresiva. La International Society for Heart and Lung Transplantation clasifica la vasculopatía del injerto en 4 categorías según la función del injerto y los hallazgos angiográficos teniendo la VIC2 y VIC3 el peor pronóstico de todos69. La VIC Se considera la técnica patrón oro para un despistaje rutinario y diagnóstico definitivo.

Los pacientes trasplantados de corazón pueden presentar engrosamiento intimal identificable, solo, a través de una IVUS. Estudios publicados han informado que un engrosamiento intimal > 0,5 mm con respecto a los valores basales se asoció a una mayor incidencia de eventos adversos durante el primer año tras el trasplante car-

diaco70,71. De acuerdo con estos hallazgos, estudios volumétricos con IVUS han revelado que la combinación de engrosamiento intimal más el remodelado negativo de la descendente anterior proximal se asociaron a rechazos agudos y eventos adversos mayores al cabo de 1 año72. No obstante, con la OCT se pueden identificar las primeras fases del engrosamiento intimal en forma de hiperplasia intimal (grosor > 100 μm) y mejorar los resultados clínicos73.

Hallazgos tras el implante de stent

Ambas técnicas de imágenes se han empleado para identificar la infraexpansión, aposición incompleta y disección de los bordes del stent como posibles mecanismos causales del fracaso del stent.

A este respecto, el área mínima del stent (AMS) se asocia a la reestenosis y a la trombosis del stent. Estudios IVUS confirmaron AMS entre 5,3 y 5,7 mm2 con áreas más pequeñas identificadas en pacientes con reestenosis definitiva del stent a corto plazo tras el implante74,75. Asimismo, 2 estudios revelaron que AMS < 5 mm2 según la OCT se asociaron a una mayor incidencia de revascularización de la lesión diana y trombosis del stent con stents farmacoactivos76,77. Por el contrario, la permeabilidad del stent evaluada mediante OCT sugirió que valores > 4,5 mm2 se asociaban a una menor incidencia de MACE76 si bien la evaluación mediante IVUS sugirió valores de corte más altos para la ETCI proximal (> 8 mm2) y distal (> 7 mm2). De ahí que las guías de práctica clínica recomienden un AMS/luz media de referencia post-ICP > 80%.

Una serie de registros OCT observaron que el mecanismo principal habitual responsable de la formación de trombos precoz (de 1 a 30 días), tardía (de 1 a < 12 meses) y muy tardía (> 1 año) es la mala aposición (distancia axial > 0,4 mm con una extensión longitudinal > 1 mm) de los segmentos implantados de stent78-80. En consonancia con esto, la disección de los bordes del stent también se asoció a eventos adversos tal y como confirmó el estudio CLI-OICP II en el que las disecciones de los bordes distales del stent > 200 µm se asociaron a una mayor incidencia de MACE76.

SEGURIDAD

El desarrollo de técnicas de IIC ha traído consigo importantes mejoras a nivel clínico que, sin embargo, no están exentas de complicaciones operatorias (figura 3).


Figura 3. Hallazgos tras el implante de stent mediante tomografía de coherencia óptica: A: mala aposición del stent desde la posición de las 16 a las 19 en punto; B y D: disección de los bordes con flap (asterisco blanco) a nivel distal al stent farmacoactivo implantado; C: reestenosis intrastent (flecha blanca) secundaria a proliferación neointimal concéntrica; los struts del stent son visibles bajo una capa homogénea y brillante. AS: aposición de los struts; DB: disección de los bordes; DSMA: distancia del stent mal apuesto; G: guía; MAS: mala aposición de los struts; RIS: reestenosis intrastent; SS: struts del stent.


Los estudios de seguridad sobre IVUS hablan de una tasa estimada de complicaciones entre 1-3%, en su mayoría asociados al tamaño del catéter. El inconveniente de la coronariografía es que emplea materiales de contraste para mejorar la calidad de las imágenes con el consiguiente riesgo de nefropatía inducida por contraste81. A este respecto, un pequeño estudio retrospectivo de 37 pacientes con enfermedad renal avanzada que evaluó el perfil de seguridad de una ICP guiada por IVUS sin contraste no halló una mayor incidencia de terapia de reemplazo renal o MACE82. Se han hecho hallazgos similares en un estudio prospectivo y multicéntrico83, así como en un ensayo clínico aleatorizado controlado84. También se ha valorado el perfil de seguridad y la viabilidad de la OCT sin hallarse una mayor incidencia de MACE85, complicaciones operatorias ni daño renal agudo86. Además, los datos de 2 estudios prospectivos sugieren que la OCT con menos contraste sería una técnica de imagen viable87,88.

En estudios publicados que compararon diferentes técnicas de IIC (tabla 7), se han descrito incidencias similares de complicaciones89-91. Van der Sijde et al. llevaron a cabo un estudio prospectivo para comparar las complicaciones operatorias de ambas IIC y no hallaron una mayor incidencia de eventos durante la adquisición de imágenes. Tampoco identificaron ningún factor de riesgo potencial en lo referente a los eventos adversos mayores, lo cual sugiere que la seguridad y viabilidad de las IIC son mayores de lo esperado y no guardan relación con la experiencia del operador92.


Tabla 7. Resumen de los estudios que compararon IVUS con OCT y coronariografía para el guiado de ICP

Referencia Tipo de estudio Técnica de IIC Resultados
Ali et al.89 ECA multicéntrico OCT frente a IVUS frente a C No se observaron diferencias en los MACEa operatorios descritos entre OCT (3%) e IVUS (1%; p = 0,37) y C (1%; p = 0,37) Incidencia similar de complicaciones operatorias
Habara et al.90 ECA prospectivo OCT frente a IVUS Índice similar de tiempo operatorio (40 ± 16,4 min frente a 47 ± 17,6 min; p = 0,09) y de fluoroscopia (20,4 ± 8,4 min frente a 24,8 ± 10,4 min; p = 0,05) Incidencia similar de complicaciones operatorias, sin muertes (p > 0,99)
Kubo et al.91 ECA multicéntrico y prospectivo OCT frente a IVUS Incidencia similar de mortalidad cardiovascular (0 frente al 0,2%; p = 0,99) y MACEb (2,9 frente al 3,5%; p = 0,81) No se observó nefropatía inducida por contraste, pero sí una incidencia parecida de complicaciones entre los grupos
Van der Sijde et al.92 Prospectivo de un único centro OCT frente a IVUS Incidencia similar de eventos cardiovasculares operatorios (< 1%) No se identificaron predictores de eventos adversos

C: coronariografía; ECA: ensayo controlado aleatorizado; IIC: imágenes intracoronarias; IVUS: ecocardiografía intravascular; MACE: eventos cardiovasculares adversos mayores; OCT: tomografía de coherencia óptica.

a Definidos como complicaciones operatorias (disección angiográfica, perforación, trombo o cierre agudo) e intervenciones activas (inflados del balón, implante de stent adicionales o pericardiocentesis).

b Definidos como un compuesto de muerte, infarto de miocardio o revascularización de la lesión diana motivada por la isquemia.


CONCLUSIONES

Más allá de las limitaciones de la coronariografía, las evaluaciones coronarias siguen siendo difíciles de realizar por los diferentes signos de presentación. Por lo tanto, la técnica de imágenes ideal debería ser fácil de usar e interpretar además de segura. El guiado mediante imágenes intracoronarias está ya ampliamente reconocido a título diagnóstico, aunque también para planificar la ICP y guiar el tratamiento post-ICP. No obstante, sigue habiendo margen de mejora y los estudios que se realicen en el futuro contribuirán a que estas técnicas de imágenes se adopten más ampliamente en todas las salas de hemodinámica.

FINANCIACIÓN

Ninguna.

CONTRIBUCIÓN DE LOS AUTORES

Á. Aparisi ha elaborado el manuscrito original. Á. Aparisi, H. Cubero-Gallego y H. Tizón-Marcos llevaron a cabo el proceso de revisión crítica del manuscrito en lo referente a su contenido intelectual más importante para, finalmente, redactar su versión definitiva. Todos los autores leyeron y dieron su consentimiento a la publicación de la presente versión del manuscrito.

CONFLICTO DE INTERESES

Ninguno.

BIBLIOGRAFÍA

1. Malakar AK, Choudhury D, Halder B, Paul P, Uddin A, Chakraborty S. A review on coronary artery disease, its risk factors, and therapeutics. J Cell Physiol. 2019;234:16812-16823.

2. Collet C, Grundeken MJ, Asano T, Onuma Y, Wijns W, Serruys PW. State of the art:coronary angiography. EuroIntervention. 2017;13:634-643.

3. Mintz GS, Guagliumi G. Intravascular imaging in coronary artery disease [published correction in Lancet. 2017;390:1026]. Lancet. 2017;390:793-809.

4. Räber L, Mintz GS, Koskinas KC, et al. Clinical use of intracoronary imaging. Part 1:guidance and optimization of coronary interventions. An expert consensus document of the European Association of Percutaneous Cardiovascular Interventions [published correction in Eur Heart J. 2019;40:308]. Eur Heart J. 2018;39:3281-3300.

5. Garcia-Garcia HM, Fernández-Peregrina E, and KOK, Diletti R. Ongoing large randomized clinical trials on complex percutaneous coronary interventions:intravascular imaging-guided trials. REC Interv Cardiol. 2021;3:297-303.

6. Lawton JS, Tamis-Holland JE, Bangalore S, et al. 2021 ACC/AHA/SCAI Guideline for Coronary Artery Revascularization:A Report of the American College of Cardiology/American Heart Association Joint Committee on Clinical Practice Guidelines. J Am Coll Cardiol. 2021;79:e21-e129.

7. Neumann FJ, Sousa-Uva M, Ahlsson A, et al. 2018 ESC/EACTS Guidelines on myocardial revascularization [published correction in Eur Heart J. 2019;40:3096]. Eur Heart J. 2019;40:87-165.

8. Mintz GS, Nissen SE, Anderson WD, et al. American College of Cardiology Clinical Expert Consensus Document on Standards for Acquisition, Measurement and Reporting of Intravascular Ultrasound Studies (IVUS). A report of the American College of Cardiology Task Force on Clinical Expert Consensus Documents. J Am Coll Cardiol. 2001;37:1478-1492.

9. Xu J, Lo S. Fundamentals and role of intravascular ultrasound in percutaneous coronary intervention. Cardiovasc Diagn Ther. 2020;10:1358-1370.

10. Darmoch F, Alraies MC, Al-Khadra Y, Moussa Pacha H, Pinto DS, Osborn EA. Intravascular Ultrasound Imaging-Guided Vs Coronary Angiography-Guided Percutaneous Coronary Intervention:A Systematic Review and Meta-Analysis. J Am Heart Assoc. 2020;9:e013678.

11. Ali ZA, Karimi Galougahi K, Maehara A, et al. Intracoronary Optical Coherence Tomography 2018:Current Status and Future Directions. JACC Cardiovasc Interv. 2017;10:2473-2487.

12. Tearney GJ, Regar E, Akasaka T, et al. Consensus standards for acquisition, measurement, and reporting of intravascular optical coherence tomography studies:a report from the International Working Group for Intravascular Optical Coherence Tomography Standardization and Validation. J Am Coll Cardiol. 2012;59:1058-1072.

13. Prati F, Di Vito L, Biondi-Zoccai G, et al. Angiography alone vs angiography plus optical coherence tomography to guide decision-making during percutaneous coronary intervention:the Centro per la Lotta contro l'Infarto-Optimisation of Percutaneous Coronary Intervention (CLI-OPCI) study. EuroIntervention. 2012;8:823-829.

14. Magnus PC, Jayne JE, Garcia-Garcia HM, et al. Optical coherence tomography vs intravascular ultrasound in the evaluation of observer variability and reliability in the assessment of stent deployment:the OCTIVUS study. Catheter Cardiovasc Interv. 2015;86:229-235.

15. Abnousi F, Waseda K, Kume T, et al. Variability in quantitative and qualitative analysis of intravascular ultrasound and frequency domain optical coherence tomography. Catheter Cardiovasc Interv. 2013;82:E192-E199.

16. Collet C, Conte E, Mushtaq S, et al. Reviewing imaging modalities for the assessment of plaque erosion. Atherosclerosis. 2021;318:52-59.

17. Khalifa AKM, Kubo T, Ino Y, et al. Optical Coherence Tomography Comparison of Percutaneous Coronary Intervention Among Plaque Rupture, Erosion, and Calcified Nodule in Acute Myocardial Infarction. Circ J. 2020;84:911-916.

18. Jia H, Abtahian F, Aguirre AD, et al. In vivo diagnosis of plaque erosion and calcified nodule in patients with acute coronary syndrome by intravascular optical coherence tomography. J Am Coll Cardiol. 2013;62:1748-1758.

19. Terada K, Kubo T, Kameyama T, et al. NIRS-IVUS for Differentiating Coronary Plaque Rupture, Erosion, and Calcified Nodule in Acute Myocardial Infarction. JACC Cardiovasc Imaging. 2021;14:1440-1450.

20. Kim N, Lee JH, Jang SY, et al. Intravascular modality-guided vs angiography-guided percutaneous coronary intervention in acute myocardial infarction. Catheter Cardiovasc Interv. 2020;95:696-703.

21. Sawaya FJ, Lefèvre T, Chevalier B, et al. Contemporary Approach to Coronary Bifurcation Lesion Treatment. JACC Cardiovasc Interv. 2016;9:1861-1878.

22. Burzotta F, Lassen JF, Lefèvre T, et al. Percutaneous coronary intervention for bifurcation coronary lesions:the 15th consensus document from the European Bifurcation Club. EuroIntervention. 2021;16:1307-1317.

23. Watanabe M, Uemura S, Sugawara Y, et al. Side branch complication after a single-stent crossover technique:prediction with frequency domain optical coherence tomography. Coron Artery Dis. 2014;25:321-329.

24. Mori H, Torii S, Kutyna M, Sakamoto A, Finn AV, Virmani R. Coronary Artery Calcification and its Progression:What Does it Really Mean?. JACC Cardiovasc Imaging. 2018;11:127-142.

25. Mintz GS. Intravascular imaging of coronary calcification and its clinical implications. JACC Cardiovasc Imaging. 2015;8:461-471.

26. Fujii K, Ochiai M, Mintz GS, et al. Procedural implications of intravascular ultrasound morphologic features of chronic total coronary occlusions. Am J Cardiol. 2006;97:1455-1462.

27. Mehanna E, Bezerra HG, Prabhu D, et al. Volumetric characterization of human coronary calcification by frequency-domain optical coherence tomography. Circ J. 2013;77:2334-2340.

28. Wang X, Matsumura M, Mintz GS, et al. In Vivo Calcium Detection by Comparing Optical Coherence Tomography, Intravascular Ultrasound, and Angiography. JACC Cardiovasc Imaging. 2017;10:869-879.

29. Kobayashi Y, Okura H, Kume T, et al. Impact of target lesion coronary calcification on stent expansion. Circ J. 2014;78:2209-2214.

30. Fujino A, Mintz GS, Matsumura M, et al. A new optical coherence tomography-based calcium scoring system to predict stent underexpansion. EuroIntervention. 2018;13:e2182-e2189.

31. Ali ZA, Brinton TJ, Hill JM, et al. Optical Coherence Tomography Characterization of Coronary Lithoplasty for Treatment of Calcified Lesions:First Description. JACC Cardiovasc Imaging. 2017;10:897-906.

32. Teng W, Li Q, Ma Y, et al. Comparison of optical coherence tomography-guided and intravascular ultrasound-guided rotational atherectomy for calcified coronary lesions. BMC Cardiovasc Disord. 2021;21:290.

33. de la Torre Hernandez JM, Hernández Hernandez F, Alfonso F, et al. Prospective application of pre-defined intravascular ultrasound criteria for assessment of intermediate left main coronary artery lesions results from the multicenter LITRO study. J Am Coll Cardiol. 2011;58:351-358.

34. Sakakura K, Yamamoto K, Taniguchi Y, Tsurumaki Y, Momomura SI, Fujita H. Intravascular ultrasound enhances the safety of rotational atherectomy. Cardiovasc Revasc Med. 2018;19(3 Pt A):286-291.

35. Khan AA, Khalid MF, Ayub MT, et al. Outcomes of Percutaneous Coronary Intervention Vs Optimal Medical Treatment for Chronic Total Occlusion:A Comprehensive Meta-analysis. Curr Probl Cardiol. 2021;46:100695.

36. Wang N, Fulcher J, Abeysuriya N, Adams M, Lal S. Predictors of successful chronic total occlusion percutaneous coronary interventions:a systematic review and meta-analysis. Heart. 2018;104:517-524.

37. Ellis SG, Burke MN, Murad MB, et al. Predictors of Successful Hybrid-Approach Chronic Total Coronary Artery Occlusion Stenting:An Improved Model With Novel Correlates. JACC Cardiovasc Interv. 2017;10:1089-1098.

38. Galassi AR, Sumitsuji S, Boukhris M, et al. Utility of Intravascular Ultrasound in Percutaneous Revascularization of Chronic Total Occlusions:An Overview. JACC Cardiovasc Interv. 2016;9:1979-1991.

39. Tian NL, Gami SK, Ye F, et al. Angiographic and clinical comparisons of intravascular ultrasound- vs angiography-guided drug-eluting stent implantation for patients with chronic total occlusion lesions:two-year results from a randomised AIR-CTO study. EuroIntervention. 2015;10:1409-1417.

40. Hong SJ, Kim BK, Shin DH, et al. Usefulness of intravascular ultrasound guidance in percutaneous coronary intervention with second-generation drug-eluting stents for chronic total occlusions (from the Multicenter Korean-Chronic Total Occlusion Registry) [published correction in Am J Cardiol. 2014;114:1937]. Am J Cardiol. 2014;114:534-540.

41. Kim BK, Shin DH, Hong MK, et al. Clinical Impact of Intravascular Ultrasound-Guided Chronic Total Occlusion Intervention With Zotarolimus-Eluting Vs Biolimus-Eluting Stent Implantation:Randomized Study. Circ Cardiovasc Interv. 2015;8:e002592.

42. Kang J, Cho YS, Kim SW, et al. Intravascular Ultrasound and Angiographic Predictors of In-Stent Restenosis of Chronic Total Occlusion Lesions. PLoS One. 2015;10:e0140421.

43. Jia H, Hu S, Liu H, et al. Chronic total occlusion is associated with a higher incidence of malapposition and uncovered stent struts:OCT findings at 6 months following DES implantation. Catheter Cardiovasc Interv. 2017;89:582-591.

44. Heeger CH, Busjahn A, Hildebrand L, et al. Delayed coverage of drug-eluting stents after interventional revascularisation of chronic total occlusions assessed by optical coherence tomography:the ALSTER-OCT-CTO registry. EuroIntervention. 2016;11:1004-1012.

45. Kawsara A, Núñez Gil IJ, Alqahtani F, Moreland J, Rihal CS, Alkhouli M. Management of Coronary Artery Aneurysms. JACC Cardiovasc Interv. 2018;11:1211-1223.

46. Dionne A, Ibrahim R, Gebhard C, et al. Coronary Wall Structural Changes in Patients With Kawasaki Disease:New Insights From Optical Coherence Tomography (OCT). J Am Heart Assoc. 2015;4:e001939.

47. Sabatine MS, Bergmark BA, Murphy SA, et al. Percutaneous coronary intervention with drug-eluting stents vs coronary artery bypass grafting in left main coronary artery disease:an individual patient data meta-analysis. Lancet. 2021;398:2247-2257.

48. Collet C, Capodanno D, Onuma Y, et al. Left main coronary artery disease:pathophysiology, diagnosis, and treatment. Nat Rev Cardiol. 2018;15:321-331.

49. Park SJ, Ahn JM, Kang SJ, Yoon SH, Koo BK, Lee JY, Kim WJ, Park DW, Lee SW, Kim YH, Lee CW, Park SW. Intravascular ultrasound-derived minimal lumen area criteria for functionally significant left main coronary artery stenosis. JACC Cardiovasc Interv. 2014;7:868-874.

50. Jasti V, Ivan E, Yalamanchili V, Wongpraparut N, Leesar MA. Correlations between fractional flow reserve and intravascular ultrasound in patients with an ambiguous left main coronary artery stenosis. Circulation. 2004;110:2831-2836.

51. Park SJ, Ahn JM, Kang SJ, Yoon SH, Koo BK, Lee JY, Kim WJ, Park DW, Lee SW, Kim YH, Lee CW, Park SW. Intravascular ultrasound-derived minimal lumen area criteria for functionally significant left main coronary artery stenosis. JACC Cardiovasc Interv. 2014;7:868-874.

52. Johnson TW, Räber L, di Mario C, et al. Clinical use of intracoronary imaging. Part 2:acute coronary syndromes, ambiguous coronary angiography findings, and guiding interventional decision-making:an expert consensus document of the European Association of Percutaneous Cardiovascular Interventions. Eur Heart J. 2019;40:2566-2584.

53. Uchida Y, Ichimiya S, Ishii H, et al. Impact of plaque burden in the left main coronary artery determined by intravascular ultrasound on cardiovascular events in a Japanese population undergoing percutaneous coronary intervention. Am J Cardiol. 2012;109:352-358.

54. Shimizu T, Mintz GS, De Bruyne B, et al. Relationship between left main coronary artery plaque burden and nonleft main coronary atherosclerosis:results from the PROSPECT study. Coron Artery Dis. 2018;29:397-402.

55. Park SJ, Kim YH, Park DW, et al. Impact of intravascular ultrasound guidance on long-term mortality in stenting for unprotected left main coronary artery stenosis. Circ Cardiovasc Interv. 2009;2:167-177.

56. de la Torre Hernandez JM, Baz Alonso JA, Gómez Hospital JA, et al. Clinical impact of intravascular ultrasound guidance in drug-eluting stent implantation for unprotected left main coronary disease:pooled analysis at the patient-level of 4 registries. JACC Cardiovasc Interv. 2014;7:244-254.

57. Gao XF, Kan J, Zhang YJ, et al. Comparison of one-year clinical outcomes between intravascular ultrasound-guided vs angiography-guided implantation of drug-eluting stents for left main lesions:a single-center analysis of a 1,016-patient cohort. Patient Prefer Adherence. 2014;8:1299-1309.

58. Tan Q, Wang Q, Liu D, Zhang S, Zhang Y, Li Y. Intravascular ultrasound-guided unprotected left main coronary artery stenting in the elderly. Saudi Med J. 2015;36:549-553.

59. Andell P, Karlsson S, Mohammad MA, et al. Intravascular Ultrasound Guidance Is Associated With Better Outcome in Patients Undergoing Unprotected Left Main Coronary Artery Stenting Compared With Angiography Guidance Alone. Circ Cardiovasc Interv. 2017;10:e004813.

60. Ye Y, Yang M, Zhang S, Zeng Y. Percutaneous coronary intervention in left main coronary artery disease with or without intravascular ultrasound:A meta-analysis. PLoS One. 2017;12:e0179756.

61. Kang SJ, Ahn JM, Song H, et al. Comprehensive intravascular ultrasound assessment of stent area and its impact on restenosis and adverse cardiac events in 403 patients with unprotected left main disease. Circ Cardiovasc Interv. 2011;4:562-569.

62. Cortese B, de la Torre Hernandez JM, Lanocha M, et al. Optical coherence tomography, intravascular ultrasound or angiography guidance for distal left main coronary stenting. The ROCK cohort II study. Catheter Cardiovasc Interv. 2021;99:664– 673.

63. Adlam D, Alfonso F, Maas A, Vrints C;Writing Committee. European Society of Cardiology, acute cardiovascular care association, SCAD study group:a position paper on spontaneous coronary artery dissection. Eur Heart J. 2018;39:3353-3368.

64. Hayes SN, Tweet MS, Adlam D, et al. Spontaneous Coronary Artery Dissection:JACC State-of-the-Art Review. J Am Coll Cardiol. 2020;76:961-984.

65. Cerrato E, Giacobbe F, Rolfo C, et al. Role of Invasive and Non-invasive Imaging Tools in the Diagnosis and Optimal Treatment of Patients with Spontaneous Coronary Artery Dissection. Curr Cardiol Rep. 2019;21:122.

66. Alfonso F, Bastante T, Cuesta J, Rodríguez D, Benedicto A, Rivero F. Spontaneous coronary artery dissection:novel insights on diagnosis and management. Cardiovasc Diagn Ther. 2015;5:133-140.

67. Alfonso F, Paulo M, Gonzalo N, et al. Diagnosis of spontaneous coronary artery dissection by optical coherence tomography. J Am Coll Cardiol. 2012;59:1073-1079.

68. Macaya F, Salazar CH, Pérez-Vizcayno MJ, et al. Feasibility and Safety of Intracoronary Imaging for Diagnosing Spontaneous Coronary Artery Dissection. JACC Cardiovasc Imaging. 2019;12:763-764.

69. Lee MS, Tadwalkar RV, Fearon WF, et al. Cardiac allograft vasculopathy:A review. Catheter Cardiovasc Interv. 2018;92:E527-E536.

70. Olymbios M, Kwiecinski J, Berman DS, Kobashigawa JA. Imaging in Heart Transplant Patients. JACC Cardiovasc Imaging. 2018;11:1514-1530.

71. Javaheri A, Saha N, Lilly SM. How to Approach the Assessment of Cardiac Allograft Vasculopathy in the Modern Era:Review of Invasive Imaging Modalities. Curr Heart Fail Rep. 2016;13:86-91.

72. Okada K, Kitahara H, Yang HM, et al. Paradoxical Vessel Remodeling of the Proximal Segment of the Left Anterior Descending Artery Predicts Long-Term Mortality After Heart Transplantation. JACC Heart Fail. 2015;3:942-952.

73. Ichibori Y, Ohtani T, Nakatani D, et al. Optical coherence tomography and intravascular ultrasound evaluation of cardiac allograft vasculopathy with and without intimal neovascularization. Eur Heart J Cardiovasc Imaging. 2016;17:51-58.

74. Hong MK, Mintz GS, Lee CW, et al. Intravascular ultrasound predictors of angiographic restenosis after sirolimus-eluting stent implantation. Eur Heart J. 2006;27:1305-1310.

75. Doi H, Maehara A, Mintz GS, et al. Impact of Post-Intervention Minimal Stent Area on 9-Month Follow-Up Patency of Paclitaxel-Eluting Stents An Integrated Intravascular Ultrasound Analysis From the TAXUS IV, V, and VI and TAXUS ATLAS Workhorse, Long Lesion, and Direct Stent Trials. JACC Cardiovasc Interventions. 2009;2:1269-1275.

76. Prati F, Romagnoli E, Burzotta F, et al. Clinical Impact of OCT Findings During PCI The CLI-OPCI II Study. JACC Cardiovasc Imaging. 2015;8:1297-1305.

77. Meneveau N, Souteyrand G, Motreff P, et al. Optical Coherence Tomography to Optimize Results of Percutaneous Coronary Intervention in Patients with Non–ST-Elevation Acute Coronary Syndrome. Circulation. 2016;134:906-917

78. Adriaenssens T, Joner M, Godschalk TC, et al. Optical Coherence Tomography Findings in Patients With Coronary Stent Thrombosis. Circulation. 2017;136:1007-1021.

79. Souteyrand G, Amabile N, Mangin L, et al. Mechanisms of stent thrombosis analysed by optical coherence tomography:insights from the national PESTO French registry. Eur Heart J. 2016;37:1208-1216.

80. Taniwaki M, Radu MD, Zaugg S, et al. Mechanisms of Very Late Drug-Eluting Stent Thrombosis Assessed by Optical Coherence Tomography. Circulation. 2016;133:650-660.

81. Batkoff BW, Linker DT. Safety of intracoronary ultrasound:Data from a multicenter European registry. Catheter Cardio Diag. 1996;38:238-241.

82. Ali ZA, Galougahi KK, Nazif T, et al. Imaging- and physiology-guided percutaneous coronary intervention without contrast administration in advanced renal failure:a feasibility, safety, and outcome study. Eur Heart J. 2016;37:3090-3095.

83. Sakai K, Ikari Y, Nanasato M, et al. Impact of intravascular ultrasound-guided minimum-contrast coronary intervention on 1-year clinical outcomes in patients with stage 4 or 5 advanced chronic kidney disease. Cardiovasc Intervention Ther. 2019;34:234-241.

84. Mariani J, Guedes C, Soares P, et al. Intravascular Ultrasound Guidance to Minimize the Use of Iodine Contrast in Percutaneous Coronary Intervention The MOZART (Minimizing cOntrast utiliZation With IVUS Guidance in coRonary angioplasTy) Randomized Controlled Trial. JACC Cardiovasc Interventions. 2014;7:1287-1293.

85. Lehtinen T, Nammas W, Airaksinen JKE, Karjalainen PP. Feasibility and safety of frequency-domain optical coherence tomography for coronary artery evaluation:a single-center study. Int J Cardiovasc Imaging. 2013;29:997-1005.

86. Khurwolah MR, Meng H-Y, Wang Y-S, Wang L-S, Kong X-Q. Safety and efficacy of frequency-domain optical coherence tomography in evaluating and treating intermediate coronary lesions. World J Cardiol. 2018;10:222-233.

87. Gupta A, Chhikara S, Vijayvergiya R, et al. Saline as an alternative to radio-contrast for optical coherence tomography guided percutaneous coronary intervention:A prospective comparison. Cardiovasc Revasc Med. 2022;34:86-91.

88. Gore AK, Shlofmitz E, Galougahi KK, et al. Prospective Comparison Between Saline and Radiocontrast for Intracoronary Imaging With Optical Coherence Tomography. JACC Cardiovasc Imaging. 2020;13:2060-2062.

89. Ali ZA, Maehara A, Généreux P, et al. Optical coherence tomography compared with intravascular ultrasound and with angiography to guide coronary stent implantation (ILUMIEN III:OPTIMIZE PCI):a randomised controlled trial. Lancet. 2016;388:2618-2628.

90. Habara M, Nasu K, Terashima M, et al. Impact of Frequency-Domain Optical Coherence Tomography Guidance for Optimal Coronary Stent Implantation in Comparison With Intravascular Ultrasound Guidance. Circ Cardiovasc Interv. 2012;5:193-201.

91. Kubo T, Shinke T, Okamura T, et al. Optical frequency domain imaging vs intravascular ultrasound in percutaneous coronary intervention (OPINION trial):one-year angiographic and clinical results. Eur Heart J. 2017;38:3139-3147.

92. Sijde JN van der, Karanasos A, Ditzhuijzen NS van, et al. Safety of optical coherence tomography in daily practice:a comparison with intravascular ultrasound. Eur Heart J Cardiovasc Imaging. 2017;18:467-474.

* Autor para correspondencia:

Correo electrónico: htizon@psmar.cat (H. Tizón-Marcos).

RESUMEN

La insuficiencia cardiaca (IC) es la principal causa de hospitalización en los países desarrollados. A pesar de las mejoras en el diagnóstico y las terapias, una proporción importante de pacientes con IC aún persisten muy sintomáticos o con pobre calidad de vida. La mayoría de estos pacientes, además, no son candidatos a trasplante cardiaco ni a asistencia ventricular de destino. Así pues, existe una necesidad clínica no cubierta de tratar a este creciente subgrupo de pacientes. Los nuevos dispositivos percutáneos para IC son una opción de tratamiento para mejorar los síntomas y la calidad de vida de estos pacientes. Los primeros estudios en humanos con estos dispositivos han mostrado unos resultados prometedores en términos de factibilidad, seguridad e integridad de los dispositivos. No obstante, todavía hay pocos datos sobre su eficacia. En esta revisión nos centramos en describir las características, las ventajas y los inconvenientes, así como las evidencias, de los 3 tipos principales de dispositivos percutáneos para la IC, con especial énfasis en la base fisiopatológica subyacente que justifica su diseño: los dispositivos de derivación interauriculares, que pretenden descomprimir la presión de la aurícula izquierda y así evitar el edema pulmonar; los dispositivos de ventriculoplastia, que restauran físicamente el ventrículo izquierdo en situaciones de mal remodelado ventricular; y los dispositivos de modulación del flujo cardiorrenal, diseñados para mejorar la diuresis en situación de IC aguda descompensada con síndrome cardiorrenal asociado.

Palabras clave: Insuficiencia cardiaca. Nuevas terapias. Cardiología intervencionista.

ABSTRACT

Heart failure (HF) is the leading cause of hospitalization in the Western world. Despite improvements in diagnostic tools and therapies, a substantial number of patients with HF still remain highly symptomatic, with a poor quality of life. Most of these patients are ineligible for heart transplantation or left ventricular assist device placement, which underscores an unmet clinical need in this population. Novel device-based HF therapies represent therapeutic options for these patients to improve their symptoms and quality of life. First-in-man studies showed promising results in terms of feasibility, and device performances. However, there is still scarce data regarding efficacy. In this review, we focus on the pathophysiological rationale, emerging data, concerns, and future perspective behind the 3 most studied type of device-based HF therapy: interatrial shunt devices, designed to decompress the left atrium and prevent pulmonary edema; ventriculoplasty devices, designed to physically restore the left ventricle in patients with maladaptive left ventricular remodeling; and cardiorenal flow modulator devices, designed to improve diuresis and renal function in acute decompensated heart failure with cardiorenal syndrome.

Keywords: Heart failure. Novel devices. Interventional cardiology.

Abreviaturas DDIA: dispositivo de derivación interauricular; IC: insuficiencia cardiaca; ICAD: insuficiencia cardiaca aguda descompensada; ICFEr: insuficiencia cardiaca con fracción de eyección reducida; TMOG: tratamiento médico optimizado según guías. VD: ventrículo derecho; VI: ventrículo izquierdo.

INTRODUCCIÓN

La insuficiencia cardiaca (IC) es la principal causa de hospitalización en Occidente además de un grave problema de salud pública. En los países desarrollados, la prevalencia estimada de la IC está en torno al 1-2% en la población adulta llegando al 10% en pacientes > 70 años1. A pesar de las mejoras en las herramientas diagnósticas y los tratamientos médicos, como, por ejemplo, la monitorización continua de la presión arterial pulmonar o fármacos como el sacubitrilo o los inhibidores del cotransportador sodio-glucosa tipo 2, una proporción significativa de pacientes con IC siguen sintomáticos y con mala calidad de vida2-4. Según los últimos datos europeos, los índices anuales de mortalidad y rehospitalización en pacientes con IC se sitúan en torno al 7-17% y al 34-44%, respectivamente4. En su mayoría estos pacientes no son aptos para recibir un trasplante cardiaco ni un dispositivo de asistencia ventricular izquierda, lo cual revela una necesidad clínica no cubierta en este subgrupo poblacional que está en continuo crecimiento. Esto ha dado a lugar al desarrollo de nuevos tratamientos mínimamente invasivos que se basan en el uso de nuevos dispositivos diseñados específicamente para trata la IC en distintos contextos. Estas nuevas terapias pueden ser una opción real para mejorar la calidad de vida y reducir las rehospitalizaciones por IC o incluso la mortalidad de estos pacientes, qué, a pesar de estar bajo tratamiento médico optimizado según guías (TMOG) aún persisten severamente sintomáticos y con pobre calidad de vida. Todo ello está contribuyendo a la creación de una nueva subespecialidad dentro de la cardiología intervencionista: la terapia intervencionista en IC.

En este artículo se revisa la base fisiopatológica que justifica el diseño de algunos de estos dispositivos, así como los datos a favor y en contra que conocemos hasta la fecha.

DISPOSITIVOS DE DERIVACIÓN INTERAURICULAR

El primer signo de afectación del ventrículo izquierdo (VI) (independientemente de la fracción de eyección) es la elevación de la presión telediastólica del ventrículo izquierdo, que se transmite de forma retrógrada a la aurícula izquierda y de esta al capilar pulmonar provocando la aparición de síntomas como la disnea y, en última instancia y si no se trata, el edema pulmonar5. Los dispositivos de derivación interauricular (DDIA) crean una comunicación interauricular permanente mediante un abordaje transeptal percutáneo convencional. El objetivo es descomprimir la presión de la aurícula izquierda para atenuar o incluso revertir el mecanismo subyacente del edema pulmonar6. No obstante, el shunt interauricular izquierda-derecha puede aumentar la precarga ventricular derecha (VD) y, en última instancia, causar una dilatación de las cavidades derechas. Estudios publicados sugieren que el tamaño del shunt juega un papel clave. El tamaño ideal del shunt debería permitir rebajar la presión de la aurícula izquierda sin causar un perjuicio de la función cardiaca derecha: DDIA demasiado grandes pueden provocar un aumento de la relación Qp/Qs que puede afectar al VD; por otro lado, DDIA demasiado pequeños pueden tener efectos de descompresión clínica y hemodinámicamente insignificantes. Los primeros estudios realizados en humanos sugieren que un shunt de < 10 mm probablemente no sea hemodinámicamente significativo (por ejemplo, una relación Qp/Qs > 1,5) como para comprometer el tamaño o la función del VD7. Los 2 dispositivos de shunt más estudiados hasta la fecha tienen aperturas con diámetros de 5mm (dispositivo V-Wave, V-Wave Ltd., Israel) y 8 mm (Dispositivo de Derivación Interauricular, Corvia Medical, Estados Unidos) (figura 1A, figura 1B y tabla 1)8. Los pacientes con aurículas (o VD) rígidas o fibróticas también son motivo de preocupación. En este escenario, ni la aurícula derecha ni el VD pueden asumir una mayor precarga. Por todas estas razones, los pacientes con miocardiopatía restrictiva, hipertensión pulmonar (resistencia vascular pulmonar > 4 unidades Wood) o disfunción VD son excluidos de estudios que evalúan shunts interatriales. Por último, también son motivo de preocupación la potencial aparición de eventuales accidentes cerebrovasculares paradójicos secundarios a una eventual inversión transitoria del flujo (de derecha a izquierda) asociados al uso de esta tecnología.


Figura 1. Dispositivos empleados en terapéutica intervencionista en insuficiencia cardiaca A: V-Wave (V-Wave Ltd., Israel) es un dispositivo de derivación interauricular con un marco de nitinol autoexpandible en forma de reloj de arena y una falda de PTFE expandida con un agujero central de 5 mm. B: Dispositivo de Derivación Interauricular (Corvia Medical, Estados Unidos) con un agujero central de 8 mm. C: Sistema de remodelado ventricular AccuCinch (Ancora Heart, Estados Unidos): dispositivo de ventriculoplastia izquierda completamente percutáneo. D: Sistema TC Revivent (BioVentrix Inc., Estados Unidos): dispositivo de ventriculoplastia izquierda que emplea microanclas para excluir cicatrices mediante un abordaje híbrido (yugular más minitoracotomía lateral). E: Catéter Doraya (Revamp Medical, Israel): reduce tanto la hipertensión renal venosa como la precarga para mejorar la diuresis en el tratamiento de la insuficiencia cardiaca aguda descompensada (ICAD) con síndrome cardiorrenal (SCR). F: Dispositivo Aortix (Procyrion Inc., Estados Unidos): bomba que mejora la presión de perfusión de las arterias renales y reduce la post-carga del ventrículo izquierdo. Se espera que Aortix sirva, también, para mejorar la diuresis en el tratamiento de la ICAD con SCR.


Tabla 1. Mecanismo de los dispositivos, características y evidencia de los dispositivos empleados en terapéutica intervencionista en insuficiencia cardiaca

Dispositivo Mecanismo y características del dispositivo Estudio Diseño del estudio Principales criterios de inclusión N Principales resultados
V-Wave Shunt interauricular (abordaje transeptal)
– Completamente percutáneo (vía vena femoral mediante un sistema de liberación de 12 Fr)
– Dispositivo en forma de reloj de arena montado sobre un marco de nitinol autoexpandible con una falda de PTFE expandida
– Diámetro luminal: 5 mm
– La segunda generación no dispone de válvula unidireccional que garantice el shunt izquierda-derecha
VW-SP-1 + cohorte canadiense8 Multicéntrico, abierto, de un único grupo, fase I y con un seguimiento de 12 meses de duración – Clase III-IV según NYHA; ≥ 1
Hospitalización por IC durante el último año con valores PNC ↑
38 (30 con ICFEr) – Incidencia de MACE al año: 2,6% (1 taponamiento)
– Mejoras significativas de la clase NYHA, CdV, KCCQ
– Aumento significativo de la relación Qp/Qs
RELIEVE-HF
NCT03499236
ECA multicéntrico, controlado simulado, ciego, con una ratio de asignación 1:1 y un seguimiento de entre 1 y 2 años de duración – Clase II-IV según NYHA; ≥ 1
Hospitalización por IC durante el último año con valores PNC ↑ PEP > PAD; RVP < 4 UW; apto para abordaje transeptal
500 (en curso) En fase de inclusión (se completará en 2022)
– Objetivos: EADM, MACE, NYHA, KCCQ y PM6M
Dispositivo de Derivación Interauricular Shunt interauricular (abordaje transeptal)
– Completamente percutáneo (vía vena femoral)
– Marco metálico de nitinol autoexpandible con un diseño en doble disco y una abertura en el centro
– Agujero central de 8 mm
REDUCE LAP-HF
NCT01913613
Multicéntrico, abierto, de un único grupo y con un seguimiento de 6 meses de duración – Clase II-IV según NYHA; FEVI > 40%; PEP ≥ 15 mmHg (o 25 mmHg en ejercicio) 64 – No MACE, el 52% experimentó un descenso de la PEP en reposo, el 54% un descenso de la PEP en ejercicio acompañado de una mejoría de la clase NYHA, CdV y PM6M
REDUCE LAP-HF I
NCT02600234
ECA multicéntrico, controlado simulado, doble ciego, con una ratio de asignación 1:1 y un seguimiento de 1 año de duración – Clase III-IV según NYHA; FEVI > 40%; PEP en ejercicio ≥ 25 mmHg; PEP-PAD ≥ 5 mmHg; hospitalización por IC previa o valores PNC ↑ 44 – Descenso de la PEP en ejercicio, incidencia similar de MACCE y ausencia de accidentes cerebrovasculares en ninguno de los 2 grupos
– Tendencias hacia menos hospitalizaciones por IC, mejor CdV y tamaño del VD en el grupo tratado con el dispositivo
Sistema TC Revivent – Ventriculoplastia
– Híbrido (vena yugular + minitoracotomía lateral)
– Anclas y cierre externo en la superficie epicárdica del VI
REVIVE-HF
NCT03845127
ECA multicéntrico y prospectivo con un seguimiento de 6 meses de duración (ratio de asignación 2:1; dispositivo frente a tratamiento médico optimizado según guías) – Síntomas de IC con infarto de miocardio previo, mayor volumen sistólico VI y cicatriz contigua localizada en la pared anterior/apical del VI 180 (en curso) En fase de inclusión (se completará en 2022)
– Objetivos: distancia PM6M a los 6 meses, CdV a los 6 meses, cambio en la clase NYHA a los 6 meses, VTDVIi a los 6 meses y FEVI a los 6 meses
Sistema de remodelado ventricular AccuCinch – Ventriculoplastia
– Completamente percutáneo; vía arteria femoral, abordaje aórtico retrógrado; diseñado inicialmente para la insuficiencia mitral
– Se aseguran las anclas al aparato subvalvular mitral
CORCINCH-HF
NCT04331769
ECA multicéntrico, abierto y con un seguimiento de 5 años de duración – Clase II-IV según NYHA; FEVI entre el 20 y el 40%; y DTVI > 55 mm; distancia PM6M entre 100 y 450 m 400 (en curso) En fase de inclusión (se completará en 2025)
– Objetivos: EAM a los 6 meses y 1 año, cambios en la puntuación obtenida en el KCCQ, cambios en la PM6M, compuesto de mortalidad por cualquier causa, implante de DAVI o trasplante cardiaco, hospitalizaciones por IC y cambios en la puntuación obtenida en el KCCQ
Cerclaje de los músculos papilares – Ventriculoplastia
– Vía arteria femoral, abordaje aórtico retrógrado
– Injerto de PTFE de 4 mm que se implanta alrededor de la base de los músculos papilares y, luego, se tensa
NCT04475315 ECA abierto de un único centro (ratio de asignación 1:1; CABG frente a CABG + cerclaje) con un seguimiento de 5 años de duración – Clase II-IV según NYHA; DTVI ≥ 55; FEVI entre el 20 y el 40%; IMF ≤ 2+; distancia de separación interpapilar telediastólica ≥ 20 mm; miocardiopatía isquémica o no isquémica 40 (en curso) En fase de inclusión (se completará en 2026)
– Objetivos: cambios en FEVI, volumen del VI, mortalidad, MACE, gravedad de la insuficiencia mitral funcional, CdV, PM6M, rehospitalización por cualquier causa, rehospitalización por IC, así como en el área de tenting de la valvas de la válvula mitral
Catéter Doraya – Modulador del flujo renal venoso vía vena femoral (mediante un sistema de liberación de 12 Fr)
– Descenso de la hipertensión renal y precarga VD
NCT03234647 Primer estudio multicéntrico y de un único centro realizado en humanos sobre viabilidad y seguridad – ICAD con mala respuesta diurética 9 La fase de inclusión finalizó en mayo de 2021
– Adversos eventos graves asociados al dispositivo o a la intervención al cabo de 60 días
Aortix – Modulador del flujo de las arterias renales vía vena femoral
(mediante un sistema de liberación de 18 Fr)
– Una bomba aumenta el flujo aórtico (hasta 5 l/min) y la presión de perfusión renal y reduce la poscarga del VI
NCT04145635 Estudio no controlado ni aleatorizado multicéntrico y prospectivo de viabilidad y seguridad – ICAD con ICFEr o ICFEc
– Empeoramiento de la función real tras 48 horas a tratamiento diurético IV (incremento de 0,3 mg/dl)
– Congestión persistente (PEP ≥ 20 o presión venosa central ≥ 12 mmHg)
60 (en curso) En fase de inclusión (se completará en 2022)
– Objetivos: eventos adversos graves a los 30 días, eventos adversos graves asociados a la intervención, rendimiento del dispositivo, descenso de la presión venosa central a los 7 días o PEP > 20%, cambios en la producción de orina y niveles de PNC más bajos en un 20%

CABG: cirugía de revascularización coronaria; CdV: calidad de vida; DAVI: dispositivo de asistencia ventricular izquierda; DTVI: diámetro telediastólico del ventrículo izquierdo; EADM, eventos adversos asociados a dispositivos médicos; EAM: eventos adversos mayores; ECA: ensayo clínico aleatorizado; FEVI: fracción de eyección del ventrículo izquierdo; IC: insuficiencia cardiaca; ICAD: insuficiencia cardiaca aguda descompensada; ICFEc: insuficiencia cardiaca con fracción de eyección conservada; ICFEr: insuficiencia cardiaca con fracción de eyección reducida; IV: intravenoso; KCCQ: Kansas City Cardiomyopathy Questionnaire; MACCE: eventos cardiovasculares y cerebrovasculares adversos mayores; MACE: eventos cardiovasculares adversos mayores; NYHA: New York Heart Association; PAD: presión auricular derecha; PEP: presión de enclavamiento pulmonar; PM6M: prueba de marcha de 6 minutos; PNC: péptido natriurético cerebral; RVP: resistencia vascular pulmonar; VD: ventrículo derecho; VI: ventrículo izquierdo; VTDVIi: volume telediastólico del ventrículo izquierdo indexado.


La primera experiencia en humanos con los dispositivos V-wave y Corvia Medical confirmó mejoras importantes de la calidad de vida de los pacientes, así como alivio sintomático de la IC y mejoras en la capacidad de ejercicio6,8-9. En la actualidad, se están llevando a cabo varios estudios y ensayos clínicos aleatorizados con dispositivos DDIA en pacientes con IC sintomática a pesar del TMOG, tanto en pacientes con función sistólica del VI reducida como conservada, (tabla 1, estudios REDUCE LAP-ICFER [NCT03093961], REDUCE LAP-IC II [NCT03088033] y REDUCE LAP-IC IV [NCT04632160]).

VENTRICULOPLASTIA (REMODELADO DEL VENTRÍULO IZQUIERDO)

El VI tiene una arquitectura única con 3 orientaciones diferentes de las miofibrillas y una forma elipsoide elongada que son esenciales para su óptima función. Diferentes estados patológicos pueden provocar cambios tanto a nivel molecular como celular que alteren la oblicuidad de estas miofibrillas, que pasan a tener una disposición más horizontal lo cual provoca, a nivel macroscópico, la dilatación de las cámaras cardiacas y una mayor esfericidad. Esta respuesta adaptativa precoz es, en última instancia, perjudicial y tiende a la autoperpetuacion entrando en un círculo vicioso que resulta en una pérdida de función ventricular (remodelado maladaptativo). El remodelado maladaptativo del VI está claramente asociado a un mal pronóstico10.

La ventriculoplastia es una intervención que modifica anatómicamente la geometría del VI. Se basa en la ley de Laplace, en virtud de la cual la presión y la tensión sobre la pared del VI disminuye cuanto menor es el radio de la cavidad. Así pues, al reducir físicamente el radio del VI se revierte o atenua el remodelado maladaptativo del VI al disminuir la tensión sobre la pared de este. De esta forma, la ventirculoplastia pretende sacar del circulo vicioso en la que se encuentra un VI con remodelado maladaptativo. No obstante, la experiencia previa con la ventriculoplastia quirúrgica no mostró los resultados esperados, probablemente debido a desviaciones del protocolo de estudio y por problemas en la selección de los pacientes. Todo ello contribuyó a que la reducción del volumen del VI fuera menor a la esperada. Sin embargo, debemos mencionar que un análisis post hoc del citado estudio sí mostró buenos resultados en términos de descensos significativos de mortalidad a los 6 años en el subgrupo de pacientes con un volumen telesistólico del VI indexado < 70 ml/m2. Además, también se observó una clara tendencia a mayor supervivencia en los pacientes con reducción del 30% del volumen indexado telesistólico del VI11. A pesar de los controvertidos resultados de la ventriculoplastia quirúrgica del VI, la ventriculoplastia percutánea aún suscita un enorme interés, sobre todo, en pacientes con IC con fracción de eyección reducida (ICFEr). Hasta la fecha, se han desarrollado varios métodos para realizar la ventriculoplastia izquierda percutánea. En esta revisión nos centrarnos en los 3 métodos que han mostrado mejores resultados en los estudios iniciales: el sistema Revivent TC (BioVentrix Inc., Estados Unidos), el AccuCinch (Ancora Heart, Estados Unidos) y el cerclaje de los músculos papilares.

El sistema Revivent TC de BioVentrix se implanta mediante una intervención híbrida, transcatéte por abordaje yugular más minitoracotomía lateral quirúrgica. El sistema está diseñado para excluir cualquier aneurisma o cicatriz localizados en la pared anterior o apical del VI. Se coloca un ancla articulada en el lado derecho del septo interventricular distal (mediante abordaje yugular) y otra ancla externa de cierre sobre la superficie epicárdica del VI (vía minitoracotomía). Después, se utiliza un cable de amarre para juntar las 2 anclas hasta que las 2 paredes opuestas se toquen. Esta acción se repite por todo el eje largo del VI resultando en la exclusión del tejido cicatricial disfuncional (figura 1C). Los datos procedentes de un estudio de 86 pacientes mostraron la factibilidad y seguridad del sistema, así como evidencias en la mejora tanto en la fracción de eyección como en los volúmenes del VI, la calidad de vida y el estado funcional12. En la actualidad, hay 2 estudios en marcha analizando este tratamiento (el REVIVE-IC [NCT03845127] y el ALIVE [NCT02931240]) (tabla 1).

El sistema de remodelado ventricular AccuCinch incorpora un catéter con un trayecto prediseñado que se coloca mediante abordaje aórtico retrógrado para rodear el septo basal del VI y anclar una banda al segmento basal del miocardio del VI. Luego, se aplica tensión a un cable que reduce los diámetros de la pared basal y los volúmenes del VI13 (figura 1D). Aunque este dispositivo se diseñó originalmente para el tratamiento de la insuficiencia mitral funcional, hoy se emplea en pacientes con ICFEr. En la actualidad, se está llevando a cabo un importante ensayo clínico aleatorizado para analizar el uso de este dispositivo en pacientes con ICFEr frente a TMOG (tabla 1, CORCINCH-IC [NCT04331769]).

El sistema percutáneo de cerclaje de los músculos papilares está basado en una intervención quirúrgica ya existente que pretende reducir la distancia de separación de los músculos interpapilares laterales. Se emplea un cerclaje mediante abordaje aórtico retrógrado. En la actualidad, hay un estudio clínico que está analizado esta técnica en una cohorte quirúrgica (tabla 1, NCT04475315).

MODULACIÓN DEL FLUJO CARDIORRENAL

La IC aguda descompensada (ICAD) en pacientes con afectación de la función renal previas y/o síndrome cardiorrenal plantea un escenario extremadamente complejo para el manejo médico de estos pacientes. La fisiopatología del síndrome cardiorrenal es compleja, dinámica y multifactorial e incluye alteraciones tanto a nivel hemodinámico como del eje neurohumoral14. Datos de estudios previos sugieren que el gradiente de presión arteriovenosa a nivel del glomérulo renal debe ser lo bastante grande como para permitir un flujo sanguíneo renal y una filtración glomerular adecuados. Mantener este mecanismo hemodinámico parece esencial en pacientes con una afectación de la función renal preexistentes. En pacientes con ICAD y síndrome cardiorrenal se observa un descenso de la perfusión pre-renal junto con una hipertensión venosa renal. Esta última aumenta la resistencia renal que, a su vez, altera el flujo sanguíneo intrarrenal. El descenso de la perfusión renal se agrava por la vasoconstricción pre-glomerular que provoca la activación neurohumoral del eje renina-angiotensina-aldosterona, que resulta en una mayor reabsorción de sodio y agua en el túbulo proximal para mantener un volumen plasmático efectivo. Esto provoca oliguria, un empeoramiento de los síntomas congestivos y resistencia diurética. La relación que existe entre la resistencia diurética y mal pronóstico clínico en este contexto está bien establecida14.

Básicamente existen 2 tipos de dispositivos diseñados para interrumpir el círculo vicioso del síndrome cardiorrenal en la ICAD: los que reducen la hipertensión venosa renal como el catéter Doraya (Revamp Medical, Israel), y los que aumentan la presión de perfusión de las arterias renales como los dispositivos Aortix (Procyrion Inc., Estados Unidos) y Second Heart Assist (Second Heart LLC, Estados Unidos).

El catéter Doraya consta de un marco flexible de nitinol autoexpandible que está recubierto en su segmento distal para limitar el flujo sanguíneo. Se coloca en la vena cava inferior por debajo de la vena renal vía vena femoral empleando un sistema de liberación de 12 Fr. Actúa como un regulador temporal del flujo durante 24 horas. El Doraya provoca una caída temporal de la presión venosa central a nivel de las venas renales, lo cual además de aumentar el gradiente de presión a nivel glomerular mejorando la diuresis, reduce la precarga cardiaca y contribuye a la descarga del VI15 (figura 1E). El primer estudio clínico realizado en humanos para evaluar la seguridad, viabilidad y efectos hemodinámicos de este dispositivo en pacientes con ICAD, congestión y una respuesta inadecuada a los diuréticos finalizó la fase de inclusión en mayo de 2021 (tabla 1, NCT03234647).

Aortix es una bomba axial percutánea que se coloca en la aorta descendente a nivel suprarrenal vía abordaje transfemoral mediante un sistema de liberación de 18 Fr. Este dispositivo aumenta el flujo aórtico, reduce la post-carga y es capaz de bombear hasta 5 l/min (figura 1F). Un estudio realizado en pacientes sometidos a intervenciones coronarias percutáneas mostró un aumento de 10 veces en la producción de orina16. En la actualidad está en marcha un estudio para evaluar el perfil de viabilidad, seguridad y eficacia de Aortix en pacientes con ICAD (IC con fracción de eyección conservada e ICFEr) y síndrome cardiorrenal (tabla 1, NCT04145635).

En resumen, a pesar de las importantes mejoras en el manejo de la IC de los últimos años, aún persiste una proporción significativa de pacientes que persisten severamente sintomáticos y con mala calidad de vida. La terapia intervencionista en insuficiencia cardiaca es un campo nuevo y prometedor dentro de la cardiología intervencionista que puede ofrecer a estos pacientes una solución basada en la implantación de dispositivos percutáneos. Los shunts interauriculares, las ventriculoplastias percutáneas y los moduladores del flujo cardiorrenal son algunos de los dispositivos más importantes en este emergente campo de la cardiología.

FINANCIACIÓN

Ninguna.

CONTRIBUCIÓN DE LOS AUTORES

Los autores han contribuido por igual en todas las fases de diseño y redacción de este manuscrito.

CONFLICTO DE INTERESES

Ninguno.

BIBLIOGRAFÍA

1. Ponikowski P, Voors AA, Anker SD, et al.;ESC Scientific Document Group. 2016 ESC Guidelines for the diagnosis and treatment of acute and chronic heart failure. Eur Heart J. 2016;37:2129-2200.

2. Bayes-Genis A, Codina P, Abdul-Jawad Altisent O, et al. Advanced remote care for heart failure in times of COVID-19 using an implantable pulmonary artery pressure sensor:the new normal. Eur Heart J Suppl. 2020;22:P29-P32.

3. Wanner C, Inzucchi SE, Lachin JM, et al. Empagliflozin and Progression of Kidney Disease in Type 2 Diabetes. N Engl J Med. 2016;375:323-334.

4. Maggioni AP, Dahlström U, Filippatos G, et al. EURObservationalResearch Programme:regional differences and 1-year follow-up results of the Heart Failure Pilot Survey (ESC-HF Pilot). Eur J Heart Fail. 2013;15:808-817.

5. Ritzema J, Troughton R, Melton I, et al. Physician-Directed Patient Self-Management of Left Atrial Pressure in Advanced Chronic Heart Failure. Circulation. 2010;121:1086-1095.

6. Del Trigo M, Bergeron S, Bernier M, et al. Unidirectional left-to-right interatrial shunting for treatment of patients with heart failure with reduced ejection fraction:a safety and proof-of-principle cohort study. Lancet. 2016;387:1290-1297.

7. Kaye DM, HasenfußG, Neuzil P, et al. One-Year Outcomes After Transcatheter Insertion of an Interatrial Shunt Device for the Management of Heart Failure With Preserved Ejection Fraction. Circ Heart Fail. 2016;9:e003662.

8. Rodés-Cabau J, Bernier M, Amat-Santos IJ, et al. Interatrial Shunting for Heart Failure:Early and Late Results From the First-in-Human Experience With the V-Wave System. JACC Cardiovasc Interv. 2018;11:2300-2310.

9. Feldman T, Mauri L, Kahwash R, et al. Transcatheter Interatrial Shunt Device for the Treatment of Heart Failure With Preserved Ejection Fraction (REDUCE LAP-HF I [Reduce Elevated Left Atrial Pressure in Patients With Heart Failure]). Circulation. 2018;137:364-375.

10. Adhyapak SM, Parachuri VR. Architecture of the left ventricle:insights for optimal surgical ventricular restoration. Heart Fail Rev. 2009;15:73-83.

11. Michler RE, Rouleau JL, Al-Khalidi HR, et al. Insights from the STICH trial:change in left ventricular size after coronary artery bypass grafting with and without surgical ventricular reconstruction. J Thorac Cardiovasc Surg. 2013;146:1139-1145.e6.

12. Klein P, Anker SD, Wechsler A, et al. Less invasive ventricular reconstruction for ischaemic heart failure. Eur J Heart Fail. 2019;21:1638-1650.

13. Gooley RP, Meredith IT. The Accucinch transcatheter direct mitral valve annuloplasty system. EuroIntervention. 2015;11(Suppl W):W60-1.

14. Rangaswami J, Bhalla V, Blair JEA, et al. Cardiorenal Syndrome:Classification, Pathophysiology, Diagnosis, and Treatment Strategies:A Scientific Statement From the American Heart Association. Circulation. 2019;139:e840-e878.

15. Dierckx R, Vanderheyden M, Heggermont W, Goethals M, Verstreken S, Bartunek J. Treatment of Diuretic Resistance with a Novel Percutaneous Blood Flow Regulator:Concept and Initial Experience. J Card Fail. 2019;25:932-934.

16. Vora AN, Schuyler Jones W, DeVore AD, Ebner A, Clifton W, Patel MR. First-in-human experience with Aortix intraaortic pump. Catheter Cardiovasc Interv. 2019;93:428-433.

* Autor para correspondencia: Interventional Cardiology Section, Department of Cardiovascular Medicine, 9500 Euclid Ave (J2-3), Cleveland Clinic, Cleveland, OH 44195, Estados Unidos.

Correo electrónico: purir@ccf.org (R. Puri).

Editoriales

Artículos originales

Recic 21 077 F1
Recic 21 071 F1

Editoriales

Artículos originales

Recic 21 084 F2

Artículos especiales

Editoriales

Recic Uk 00 001 F1

Resúmenes de congresos

Cierre percutáneo de seudoaneurisma ventricular izquierdo

Lola Gutiérrez Alonso, Dabit Arzamendi Aizpurua, et al.

¿Cómo lo haría?
Gerard Martí Aguasca

Resolución
Lola Gutiérrez Alonso, Dabit Arzamendi Aizpurua, et al.

Artículos originales

Debate

A debate: Terapia farmacológica o invasiva en la tromboembolia pulmonar aguda

Recic 22 017 Fig1
Recic 22 023 Fig1
Save
Cookies user preferences
We use cookies to ensure you to get the best experience on our website. If you decline the use of cookies, this website may not function as expected.
Accept all
Decline all
Read more
Analytics
Tools used to analyze the data to measure the effectiveness of a website and to understand how it works.
Google Analytics
Accept
Decline
